820554611

产品分类: 压敏电阻
厂牌: WURTH
产品描述: 750V 400A 1 675V 825V 615V 460V 22.5J 35pF@1kHz 通孔安装
供应商型号: 732-820554611CT-ND
供应商: Digi-Key
标准整包数: 1
WURTH 压敏电阻 820554611

820554611概述


    产品简介

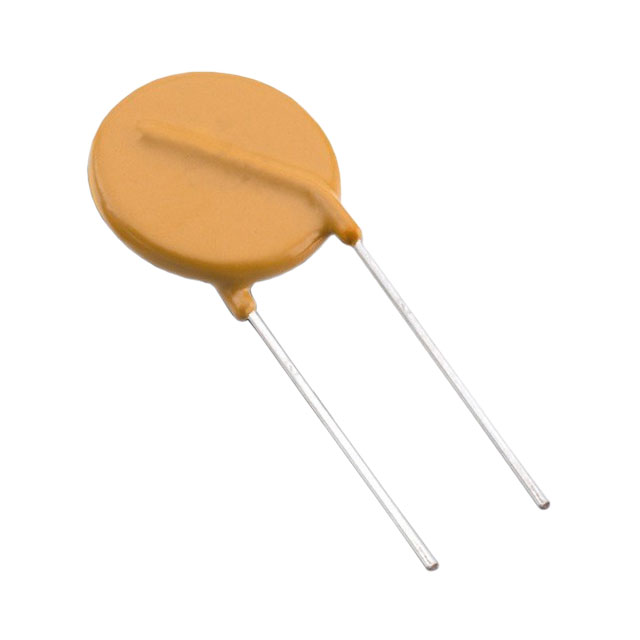

    WE-VD Disk Varistor(型号:820554611) 是一款专为通用电子产品设计的圆盘型压敏电阻。压敏电阻主要用于抑制电压突变和浪涌电流,以保护电路免受过电压损害。这些产品广泛应用于各种电子设备中,如通信设备、电源系统、工业控制设备和消费电子产品。

    技术参数


    - 尺寸: 长x宽x高 [mm]: 7.5 x 7.9 x 11.5 (最大值); 厚度: 25.0 mm (最小值)
    - 产品标记: WE-S; 型号: 820554611; 认证标志: cURus, VDE
    - 额定温度: 操作温度范围: -40°C 至 +85°C
    - 储存条件: 在原始包装下, 温度<40°C, 相对湿度<75%
    - 防潮等级: MSL 1 级
    - 电学特性:
    - AC 运行电压: 460 V max.
    - DC 运行电压: 615 V max.
    - 拍击电压: 1290 V max. (8/20 µs 时)
    - 脉冲峰值电流: 400 A max. (8/20 µs 时)
    - 功率耗散: 0.1 W max.
    - 能量吸收: 22.5 J max. (10/1000 µs 时)
    - 额定放电电流: 0.1 kA max.
    - 测量限制电压: 1390 V max.
    - 反向击穿电压: 750 V ±10% (0.1 mA 时)
    - 通道输入电容: 35 pF (1 kHz)

    产品特点和优势


    1. 可靠性高: 具有很高的耐热性和耐冲击性,可在广泛的温度范围内稳定工作。
    2. 电气特性优越: 强大的电流吸收能力,适用于处理高能量浪涌。
    3. 环保认证: RoHS 和 REACH 认证表明其符合严格的环保标准。
    4. 安全标准认证: cULus 和 VDE 认证确保产品在高安全标准的应用中可靠。
    5. 兼容性好: 兼容多种电路设计和制造工艺,易于集成。

    应用案例和使用建议


    - 通信设备: 在电话交换机、路由器和其他网络设备中保护敏感组件不受瞬态电压的影响。
    - 电源系统: 作为浪涌保护器,用于开关电源、不间断电源系统等。
    - 工业控制: 在工业控制系统中提供过电压保护,避免因电压突变导致设备损坏。
    使用建议:
    1. 温度管理: 确保电路工作时温度不超过 +85°C。
    2. 环境防护: 避免直接暴露在阳光下或高湿度环境中。
    3. 测试和验证: 在高安全和可靠性要求的应用中,应进行充分的可靠性评估。

    兼容性和支持


    - 兼容性: 与多种主流电子设备和制造工艺兼容。
    - 支持: 由 Würth Elektronik eiSos GmbH & Co. KG 提供,包括技术咨询、应用支持及售后维护。

    常见问题与解决方案


    1. 问题: 设备运行过程中出现异常高温。
    - 解决方案: 检查是否超过额定功率或工作温度,确保散热良好。
    2. 问题: 瞬态电压未能有效吸收。
    - 解决方案: 检查接线和安装是否正确,确认符合规范要求。
    3. 问题: 产品不能正常工作。
    - 解决方案: 确认使用条件和规格相符,必要时联系技术支持。

    总结和推荐


    综上所述,WE-VD Disk Varistor 是一款高度可靠的电子保护元件,特别适用于需要高安全性和高性能的电路中。凭借其卓越的电气特性和广泛的适用范围,该产品值得在多个应用领域推广和使用。如果您的项目需要一种既能保障电路安全又能提供高效保护的产品,WE-VD Disk Varistor 将是一个理想的选择。

820554611参数

参数
压敏电压 750V
浪涌电流 400A
不同频率时的电容 35pF@1kHz
能量 22.5J
最大交流电压 460V
最小压敏电压 675V
最大直流电压 615V
最大压敏电压 825V
电路数 1
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

820554611厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

820554611数据手册

厂牌 PDF简要描述 下载
WURTH 压敏电阻 WURTH 820554611 820554611数据手册

820554611封装设计

查看详情并下载
Symbol
Footprint
3D Model
