621024242921

厂牌: WURTH
产品描述: Wurth Elektronik 2mm间距24p双排排母, WR-PHD系列, 直角
供应商型号: 732-621024242921-ND
供应商: Digi-Key
标准整包数: 1

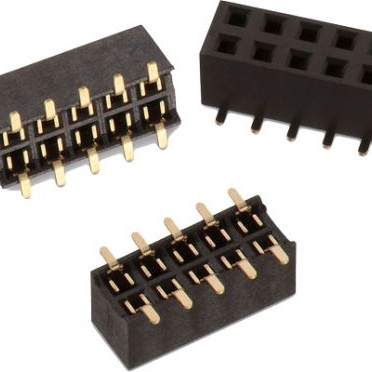

WURTH 矩形连接器 - 针座 - 插座/母插口 621024242921

621024242921概述

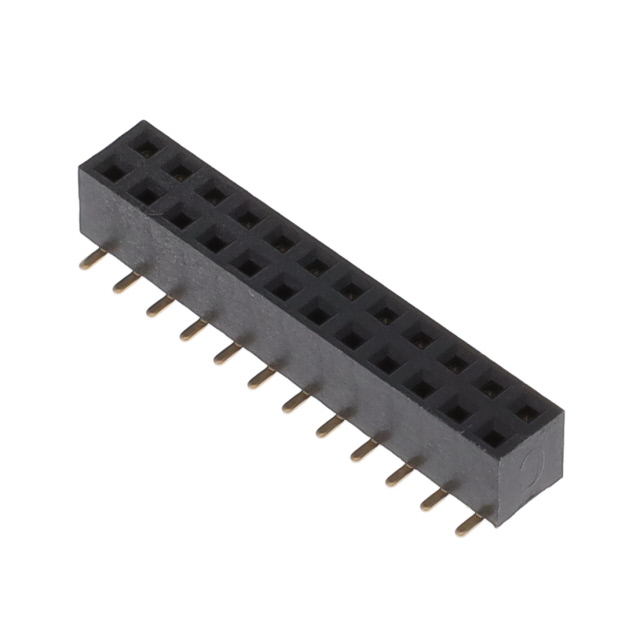

    WR-PHD SMT Straight Dual Bottom Entry Socket Header

    1. 产品简介


    产品类型:连接器
    主要功能:用于通用电子设备中的电路板连接,提供稳定可靠的信号传输和电力分配。
    应用领域:广泛应用于工业自动化、通信设备、计算机及外围设备等领域。

    2. 技术参数


    - 尺寸(单位:mm)
    - 长度 L:24.4 mm ±0.25
    - 宽度 W:6.2 mm ±0.5
    - 高度 H:4.0 mm ±0.2
    - 引脚间距 P:2.00 mm
    - 引脚数量:24个
    - 推荐焊盘尺寸(引脚中心到中心距离):22 mm
    - 电气特性
    - 额定电流 IR:2 A
    - 工作电压:200 V AC
    - 耐受电压:1分钟内 500 V AC
    - 触点电阻:最大 20 mΩ
    - 绝缘电阻:最小 1000 MΩ
    - 材料特性
    - 绝缘体材料:PA9T
    - 绝缘体阻燃等级:UL94 V-0
    - 绝缘体颜色:黑色
    - 触点材料:铜合金
    - 触点镀层:金
    - 触点类型:冲压
    - 环境条件
    - 操作温度范围:-40 °C 至 +105 °C
    - 寿命:50 个循环

    3. 产品特点和优势


    - 高可靠性:经过严格测试,确保在各种应用环境中可靠运行。
    - 耐高温:操作温度范围广,适用于多种严苛环境。
    - 易于安装:引脚间距标准,便于自动化生产线上的焊接。
    - 环保材料:符合 RoHS 和 REACH 标准,对环境友好。
    - 高性能触点:采用金镀层触点,保证长期稳定的导电性能。

    4. 应用案例和使用建议


    - 应用案例:可用于制造工业自动化控制系统、通信基站、计算机接口板等设备。
    - 使用建议:
    - 在安装过程中,务必确保焊接过程符合规定的焊接曲线,以避免因不当焊接导致的产品损坏。
    - 清洗时尽量避免使用刷子,以免刮伤组件。
    - 存储时间不应超过 12 个月,以保持良好的可焊性。

    5. 兼容性和支持


    - 兼容性:推荐与同系列的其他产品配套使用,确保最佳性能。
    - 支持服务:提供详尽的技术文档和在线支持,用户可以在网站上下载相关资料并订购免费样品。

    6. 常见问题与解决方案


    - 问题:产品存放时间过长,导致可焊性下降。
    解决方案:存储时间不超过 12 个月,确保在有效期范围内使用。
    - 问题:清洗过程中部件受损。
    解决方案:使用温和的清洗剂并避免使用刷子。
    - 问题:安装过程中出现虚焊现象。
    解决方案:遵循正确的焊接工艺,确保焊接温度和时间符合规范。

    7. 总结和推荐


    综上所述,WR-PHD SMT 直插式双排底部进线插座头连接器具备优良的可靠性、广泛的温度适应性和易于安装的特点。它在工业控制、通信、计算机等多个领域的应用具有显著的优势。鉴于其高性能和广泛的应用场景,我们强烈推荐这款产品用于需要高可靠性连接器的应用场合。如果您正在寻找一款高性能且稳定的连接器解决方案,WR-PHD 将是一个非常理想的选择。

621024242921参数

参数
触头镀层 - 配接
排数 2
防护等级 -
颜色 -
触头镀层厚度 - 配接 -
额定电流 2A
间距-配接 2mm
类型 Bottom or Top Entry,Push-Pull,Receptacle
针脚数 24pin
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

621024242921厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

621024242921数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 621024242921 621024242921数据手册

621024242921封装设计

查看详情并下载
Symbol
Footprint
3D Model
