68711814522

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距18p FPC连接器, 687系列, 单排, 表面, 焊针
供应商型号: ET-2984398
供应商: 海外现货
标准整包数: 2000

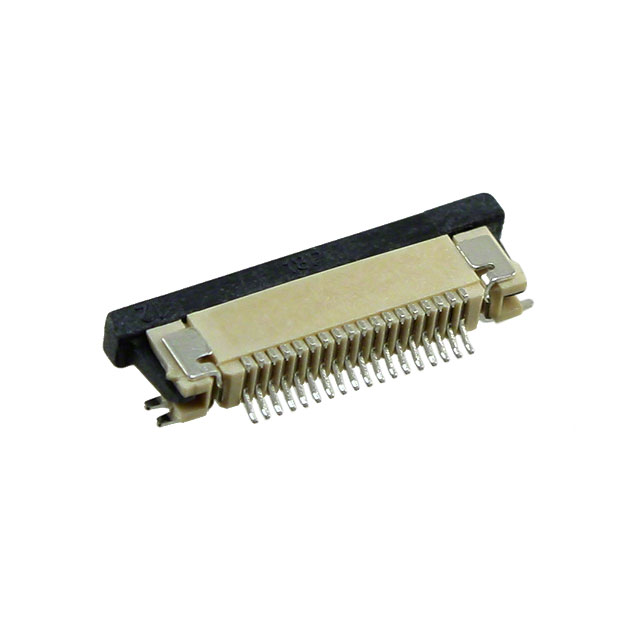

WURTH FFC/FPC连接器 68711814522

68711814522概述

    WR-FPC SMT ZIF Horizontal 技术手册解析

    1. 产品简介


    WR-FPC SMT ZIF 水平型柔性电路板连接器(型号:68711814522)是一款专为通用电子产品设计的零组件。这种连接器通过表面贴装技术(SMT)进行安装,采用水平接触方式,非常适合需要薄型和高效布局的应用场合。该产品主要用于柔性电路板(FPC)与印刷电路板(PCB)之间的连接,具有高可靠性、易于操作和耐用性强的特点。

    2. 技术参数


    - 尺寸:15.4 mm(长度 L),9.6 mm(长度 L1),0.5 mm(间距 P)
    - 引脚数量:18
    - 引脚间距:8.5 mm(中间引脚间距 Pl)
    - 材料属性:
    - 绝缘体材料:液晶聚合物(LCP),阻燃等级 UL94 V-0,颜色为象牙色
    - 执行器材料:PA9T,阻燃等级 UL94 V-0,颜色为黑色
    - 触点材料:磷青铜,镀层为 100 µ" 锡,镍基底 50 µ"
    - 焊接片材料:黄铜
    - 机械属性:
    - 操作温度范围:-25°C 至 +85°C
    - 循环寿命:25 次插拔循环
    - 电气属性:
    - 额定电流:0.5 A
    - 工作电压:50 V(交流)
    - 耐压:1 分钟内 250 V(交流)
    - 接触电阻:最大 20 mΩ
    - 绝缘电阻:最小 100 MΩ
    - 认证:
    - 符合 RoHS 和 REACH 标准
    - UL 认证编号:E323964

    3. 产品特点和优势


    - 高可靠性:通过 25 次插拔循环测试,确保长期稳定运行。
    - 兼容性强:适合多种柔性电路板与印刷电路板的连接需求。
    - 耐高温:能够在 -25°C 至 +85°C 的宽广温度范围内正常工作。
    - 安全认证:符合 RoHS、REACH 和 UL 标准,确保环保和安全要求。

    4. 应用案例和使用建议


    - 应用场景:常用于智能手机、平板电脑、可穿戴设备以及其他需要柔性电路连接的应用场合。
    - 使用建议:
    - 正确焊接:确保焊接过程符合焊锡曲线要求,避免过度加热导致连接器损坏。
    - 防尘防水:根据需要添加适当的防护措施,如硅胶套或防水垫圈。
    - 定期检查:在长时间使用后进行外观检查,以确保连接稳固。

    5. 兼容性和支持


    - 兼容性:与各种标准柔性电路板(FFC)和印刷电路板(PCB)兼容。
    - 技术支持:提供详细的装配指南和设计资料,可从制造商网站下载。
    - 售后服务:制造商提供产品认证和支持服务,确保用户能够获取必要的技术和售后帮助。

    6. 常见问题与解决方案


    - 问题 1:连接器无法插入柔性电路板。
    - 解决方案:检查柔性电路板是否正确对齐,确保没有弯曲或损坏。
    - 问题 2:连接器焊接后出现虚焊。
    - 解决方案:重新检查焊锡曲线,确保焊接过程中达到足够的温度和时间。
    - 问题 3:连接器在多次插拔后出现接触不良。
    - 解决方案:检查是否有灰尘或其他杂质进入连接器内部,必要时清洁并重新插拔。

    7. 总结和推荐


    总结:
    - WR-FPC SMT ZIF 水平型柔性电路板连接器在设计上考虑了广泛的温度范围、高可靠性以及与多种柔性电路板的兼容性。
    - 该产品在通用电子产品中表现优异,适用于智能手机、平板电脑和其他便携式设备。
    推荐:
    - 我们强烈推荐 WR-FPC SMT ZIF 水平型柔性电路板连接器用于需要高度可靠和灵活连接的项目。对于需要在宽广温度范围内工作的应用,它是一个理想的选择。此外,该产品已通过多项国际标准认证,确保用户能够获得高品质的产品体验。

68711814522参数

参数
外壳颜色 乳白色
触头镀层
额定电流 500mA
端接 焊盘
针脚数 18pin
连接器/触头类型 底部
扁平柔性类型 FPC
板上高度 2mm
间距 500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

68711814522厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

68711814522数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 68711814522 68711814522数据手册

68711814522封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.8308 ¥ 7.02
10000+ $ 0.8031 ¥ 6.786
20000+ $ 0.7491 ¥ 6.3297
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 14040
