691137910008

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 1379系列, 8路, 7.5mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 732-691137910008-ND
供应商: Digi-Key
标准整包数: 1

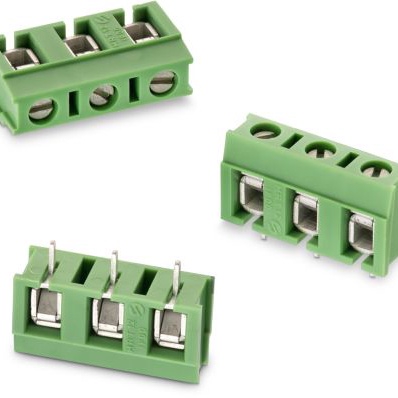

WURTH  691137910008

691137910008概述


    产品简介


    SERIE 1379 - 7.50 MM - HORIZONTAL CABLE ENTRY WITH PRESSURE CLAMP - GLOW WIRE PLASTIC - WR-TBL
    该产品属于电连接器系列,主要用于电路板连接。它具有绿色绝缘外壳和铜合金镀锡金属罩,可广泛应用于各种电子产品中,如工业控制、交通运输设备、通信系统等。

    技术参数


    - 材料
    - 绝缘体:PA6/66
    - 阻燃等级:UL94V0
    - 色彩:绿色
    - 金属外壳:铜合金/镍+锡
    - 端子螺丝:钢/锌
    - 线缆护套:铜合金/锡
    - 环境要求
    - 工作温度范围:-30°C 至 +120°C
    - RoHS 合规:铅和卤素自由
    - 认证:E150931 (CAT. N°: MRT12) 和 40021397 (TYPE: MRT12)
    - 电气参数
    - 电流等级:16A(交流)至 24A
    - 工作电压:300VAC 至 750VAC
    - 承受电压:1.6kV 至 3kV
    - 机械参数
    - 固体线:30-12 AWG / 0.05-3.31 mm²
    - 绞合线:30-12 AWG / 0.05-3.31 mm²
    - 扭矩:3Lb.In / 0.4 Nm
    - 压线长度:6 mm
    - 螺丝尺寸:M2.5
    - 节距:7.50 mm
    - 接触电阻:最大 20 mΩ
    - 焊接参数
    - 无铅波峰焊接

    产品特点和优势


    该电连接器具有以下显著优势:
    - 高性能绝缘材料:采用UL94V0阻燃等级的PA6/66绝缘体,确保电气安全。
    - 宽温域适应性:-30°C 至 +120°C 的工作温度范围使其适用于多种环境条件。
    - 高可靠性:RoHS合规且通过多项国际认证,符合严格的电气和机械标准。
    - 易于安装:采用螺钉固定方式,适合批量生产和组装。

    应用案例和使用建议


    该电连接器在工业自动化控制系统中得到广泛应用,例如工厂自动控制系统、车辆控制系统等。为了更好地利用该产品,建议在设计电路时注意以下几点:
    - 线径选择:根据具体应用需求选择合适的线径和绞合线类型。
    - 散热管理:在高温环境下使用时,考虑适当的散热措施以避免过热。
    - 环境保护:避免在高湿度或腐蚀性环境中长期暴露。

    兼容性和支持


    该产品适用于标准 PCB 设计,并与市场上常见的 PCB 连接标准兼容。厂商提供了详细的使用手册和技术支持,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查端子螺丝是否拧紧到位,清洁端子接触面。
    2. 问题:工作温度超出规定范围
    - 解决方案:选择合适的工作环境,避免在极端温度下使用。
    3. 问题:安装后无法正常工作
    - 解决方案:检查线路是否正确连接,确认电源和信号传输无误。

    总结和推荐


    总体而言,SERIE 1379 电连接器是一款高性能、可靠的产品,适用于广泛的工业和消费电子产品。其出色的电气特性和机械稳定性使其成为许多应用场景的理想选择。强烈推荐给需要高质量电连接解决方案的工程师和设计师。
    请注意,对于特殊环境下的使用,建议事先咨询厂家并获得书面批准。

691137910008参数

参数
长*宽*高 60mm(长度)*7.5mm(宽度)
安装方式 通孔安装
包装方式 散装

691137910008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691137910008数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691137910008 691137910008数据手册

691137910008封装设计

查看详情并下载
Symbol
Footprint
3D Model
