首页  >  产品百科  >  7448990330

7448990330

产品分类: 其他电感
厂牌: WURTH
产品描述: 33μH 5.5MHz 145mΩ 6.8A 2.9A ±20% 标准安装,贴片安装 11.5mm*10mm*9mm
供应商型号: 732-11676-1-ND
供应商: Digi-Key
标准整包数: 1

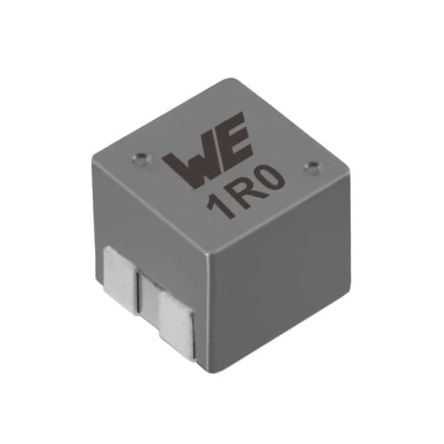

WURTH 其他电感 7448990330

7448990330概述

    # WE-MCRI SMT Molded Coupled Inductor 技术手册

    产品简介


    WE-MCRI SMT Molded Coupled Inductor(WE-MCRI) 是一款专为通用电子设备设计的表面贴装型电感器。它通过模块化封装提供卓越的电磁兼容性和高效的功率传输性能,广泛应用于消费电子、通信设备、汽车电子等领域。这款耦合电感器结合了高精度的电感值与良好的温度稳定性,使其成为多种应用场景的理想选择。
    主要功能
    - 高度集成:适用于模块化设计。
    - 精确电感:支持精密电路设计需求。
    - 优异的温升性能:适合高电流应用场合。
    应用领域
    - 消费电子产品(如手机、平板电脑)。
    - 通信设备(如路由器、基站)。
    - 工业控制与自动化。
    - 汽车电子系统(如车载充电器、逆变器)。

    技术参数


    以下是 WE-MCRI 的核心技术参数:
    | 参数类别 | 名称 | 规格 | 单位 |
    ||
    | 电感值 | Inductance 1 (L₁) | 33 µH | ±20% |
    Inductance 2 (L₂) | 33 µH | ±20% |
    | 额定电流 | Rated Current 1 (IR1) | 2.9 A(ΔT=40 K) | 最大值 |
    Rated Current 2 (IR2) | 2.9 A(ΔT=40 K) | 最大值 |
    | 饱和电流 | Saturation Current 1 (ISAT1)| 6.8 A(|ΔL/L|<30%) | 典型值 |
    Saturation Current 2 (ISAT2)| 6.8 A(|ΔL/L|<30%) | 典型值 |
    | 直流电阻 | DC Resistance 1 (RDC1) | 130 mΩ(典型值),145 mΩ(最大值)
    DC Resistance 2 (RDC2) | 130 mΩ(典型值),145 mΩ(最大值)
    | 自谐振频率 | Self-Resonant Frequency (fres)| 5.5 MHz | 典型值 |
    | 匝比 | Turns Ratio | 1:1
    | 额定电压 | Rated Voltage (VR) | 60 V | 最大值 |
    | 漏感 | Leakage Inductance (LS) | 0.35 µH | 典型值 |
    | 耦合系数 | Coupling Coefficient (K) | 0.99 | 典型值 |
    工作环境
    - 工作温度范围:-40°C 至 +125°C
    - 存储条件:湿度<75%,温度<40°C
    - 储存寿命:<12个月(从发货日起计)

    产品特点和优势


    独特功能
    1. 高耦合系数:0.99 的耦合系数确保了出色的磁场一致性。
    2. 双通道电感设计:支持独立或同步工作的两种电感配置。
    3. 优异的热管理:通过先进的封装技术减少温升。
    优势分析
    - 高可靠性:符合 RoHS、REACh 和无卤素标准。
    - 多功能性:适用于多领域的复杂电路设计。
    - 低成本高效能:优化设计降低了制造成本,同时提升了性能。

    应用案例和使用建议


    典型应用案例
    1. 电源模块:用于输入滤波和输出整流。
    2. 高频电路:适合射频模块的设计。
    3. 汽车电子:支持逆变器和稳压电路。
    使用建议
    - 布局优化:确保电感周围没有金属部件干扰磁场。
    - 温控管理:在高负载情况下加强散热措施。
    - 焊接工艺:遵循 IPC/JEDEC J-STD-020E 标准进行焊接。

    兼容性和支持


    兼容性
    - 封装标准:完全符合 IEC 60286-3:2013 的包装规范。
    - 通用接口:适用于主流 PCB 制造工艺。
    支持服务
    - 技术支持:Würth Elektronik 提供详尽的技术文档与培训。
    - 售后服务:全球范围内的快速响应服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温升过高 | 增加外部散热片或优化电路布局。 |
    | 电感值偏差超出范围 | 检查焊接温度曲线是否符合要求。 |
    | 自谐振现象 | 在高频段增加阻尼电路以抑制谐振效应。 |

    总结和推荐


    综合评估:WE-MCRI 耦合电感器凭借其高精度电感值、优良的温升特性和广泛的适用范围,在电子设计中展现了卓越的表现。其出色的性价比和全面的支持服务使其成为各行业工程师的理想选择。
    推荐结论:强烈推荐在通用电子设备设计中采用 WE-MCRI,特别是在需要高性能耦合电感的应用场景中。其出色的性能和可靠的质量值得信赖!

7448990330参数

参数
电感值 33μH
饱和电流(LSAT) 6.8A
自谐振频率(SRF) 5.5MHz
容差 ±20%
直流电阻(DCR) 145mΩ
额定电流 2.9A
Q值 -
测试频率 -
长*宽*高 11.5mm*10mm*9mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

7448990330厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7448990330数据手册

厂牌 PDF简要描述 下载
WURTH 其他电感 WURTH 7448990330 7448990330数据手册

7448990330封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5144 ¥ 38.1467
10+ $ 3.8126 ¥ 31.907
50+ $ 3.4033 ¥ 28.4813
100+ $ 3.0944 ¥ 25.8964
库存: 52
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.14
