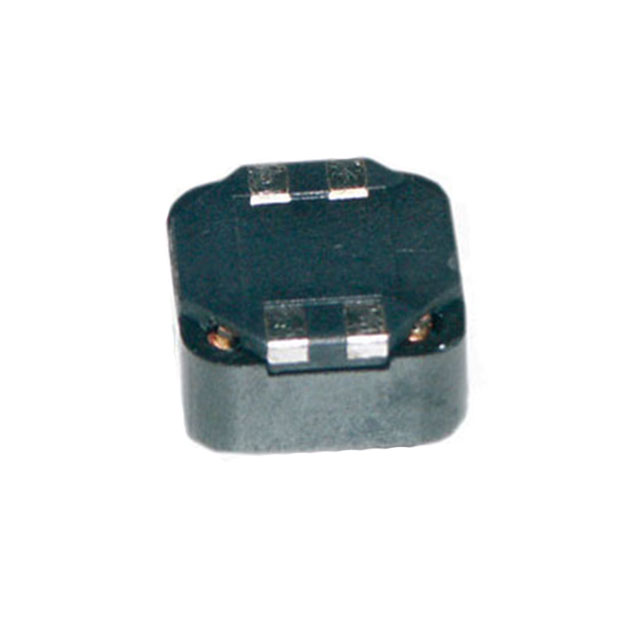

744870221

产品分类: 其他电感
厂牌: WURTH
产品描述: 220μH 1KHz 2MHz 650mΩ 700mA 1.4A ±20% 1280 标准安装,贴片安装 12.5mm*12.5mm*8.5mm
供应商型号: 1869697
供应商: 海外现货
标准整包数: 1
WURTH 其他电感 744870221

744870221概述

    WE-DD SMT Shielded Coupled Inductor 技术手册

    1. 产品简介


    WE-DD SMT屏蔽耦合电感是一种专为通用电子设备设计的表面贴装(SMT)电感器。它主要用于电力管理和信号处理等领域,适用于广泛的电子设备应用,如通信系统、消费电子产品、工业控制装置等。

    2. 技术参数


    以下是该产品的技术规格、性能参数及电气特性:
    - 尺寸:长12.5mm,宽12.5mm,高4.9mm(公差±0.2mm)
    - 引脚间距:7.3mm(公差±0.5mm)
    - 高度:1.5mm(公差±0.2mm)
    - 额定电流:IR1 和 IR2均为0.9A(ΔT = 40 K)
    - 饱和电流:ISAT为1.4A(ΔL/L < 10%)
    - 直流电阻:RDC1和RDC2在20°C时分别为0.53Ω(典型值),最大0.65Ω
    - 自谐振频率:fres为2MHz(典型值)
    - 操作电压:最高80V(DC)

    3. 产品特点和优势


    - 耦合能力:WE-DD SMT屏蔽耦合电感具有良好的电磁兼容性,能够有效降低噪声干扰。
    - 可靠性:额定工作温度范围广,可达-40°C到+125°C,适用于严苛的工作环境。
    - 高效散热:采用屏蔽结构,确保在高温下也能保持稳定的工作状态。
    - 高稳定性:高精度的电感值和低温度系数,保证了长期使用中的稳定性能。

    4. 应用案例和使用建议


    - 典型应用:可用于电源管理、信号滤波、电磁干扰抑制等场合。
    - 使用建议:建议在使用前进行热仿真分析,以确保产品在特定环境下的热稳定性。同时,注意遵守制造商推荐的焊接工艺,避免超过额定电流操作。

    5. 兼容性和支持


    - 兼容性:该产品设计与标准SMT工艺兼容,可与其他常见的电子元件一起使用。
    - 支持服务:制造商提供全面的技术支持和售后服务,包括应用指南、焊接工艺指导和技术咨询。

    6. 常见问题与解决方案


    - 问题1:电感值不稳。
    - 解决方案:检查焊接工艺是否符合规范,必要时更换电感器。
    - 问题2:过热现象。
    - 解决方案:确保电路设计合理,散热良好。若需提高电流承载能力,可以考虑外部散热措施。

    7. 总结和推荐


    WE-DD SMT屏蔽耦合电感是一款性能优良、适用广泛的电感器,适合在多种应用场景中使用。其高可靠性、良好的散热性能和稳定的电感值使其成为许多电子设备的理想选择。强烈推荐用于需要高性能电感组件的设计项目。

744870221参数

参数
容差 ±20%
直流电阻(DCR) 650mΩ
额定电流 1.4A
Q值 -
测试频率 1KHz
电感值 220μH
饱和电流(LSAT) 700mA
自谐振频率(SRF) 2MHz
长*宽*高 12.5mm*12.5mm*8.5mm
通用封装 1280
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
