74272132

产品分类: 其他滤波器
厂牌: WURTH
产品描述:
供应商型号: 3221594
供应商: 海外现货
标准整包数: 1
WURTH 其他滤波器 74272132

74272132概述

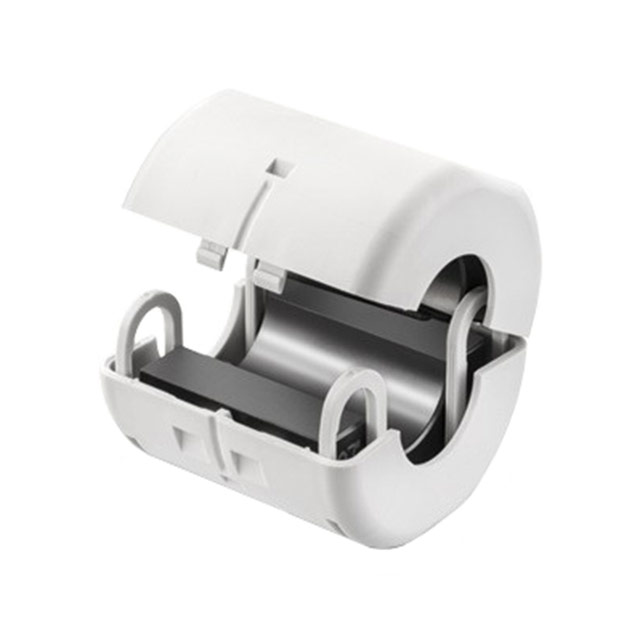

    WE-STAR-TEC LFS Snap Ferrite with Safety Key Technology

    1. 产品简介


    WE-STAR-TEC LFS Snap Ferrite是一款专为通用电子设备设计的高性能电感元件。它采用独特的安全钥匙技术,能够有效提升设备的电磁兼容性和抗干扰能力。该产品主要用于电源线和其他高频率信号线的应用场合,确保电子设备在复杂电磁环境中稳定运行。

    2. 技术参数


    - 尺寸:长(L):40.0 ± 1.0 mm;宽(W):24.0 ± 1.0 mm;高(H):20.0 ± 1.0 mm
    - 适用电缆直径:7.0 mm - 8.5 mm
    - 阻抗:
    - 单匝:300 kHz下≥10 Ω,1 MHz下≥35 Ω,10 MHz下≥62 Ω
    - 双匝:300 kHz下约40 Ω,1 MHz下约140 Ω,10 MHz下约252 Ω
    - 认证:符合RoHS指令、REACH标准、无卤素要求(JEDEC JS709B 和 IEC 61249-2-21)
    - 材料:铁氧体材料,初始磁导率μi为5000,居里温度TC为160°C,塑料外壳颜色为灰色,UL94 V-0等级
    - 操作温度范围:-25°C 至 +105°C
    - 储存条件:原始包装内< 40°C,< 75% RH;单个部件储存条件为15°C至35°C,湿度45%至65%

    3. 产品特点和优势


    - 安全钥匙技术:提供额外的安全保障,防止意外解锁,适用于需要高可靠性的应用场景。
    - 高磁导率:铁氧体材料具有极高的初始磁导率,可显著提高设备的电磁屏蔽效果。
    - 广泛的工作温度范围:能够在极端环境下保持稳定性能,适用于多种恶劣环境。
    - 无卤素设计:符合国际环保标准,有助于降低对环境的影响。

    4. 应用案例和使用建议


    - 应用案例:用于电源线、信号线和其他高频电路中的电磁干扰抑制。
    - 使用建议:安装时应确保环境温度在15°C到35°C之间,并遵循手册中的安装指南以保证最佳效果。避免长时间暴露于阳光下,以防材料老化。使用时应注意环境湿度控制,以防止材料吸湿导致性能下降。

    5. 兼容性和支持


    - 兼容性:适用于各种标准尺寸的电源线和信号线。可与市场上常见的电气设备配套使用。
    - 支持:制造商提供详尽的技术文档和支持服务,包括产品生命周期管理和PCN通知。

    6. 常见问题与解决方案


    - 问题:设备出现故障,无法正常工作。
    - 解决方案:检查安装环境是否符合要求,确认环境温度和湿度是否在规定范围内。若发现外壳损坏或变形,应及时更换新件。

    - 问题:产品使用过程中出现异常噪声。
    - 解决方案:检查电缆连接是否稳固,确保电缆直径符合产品要求。如仍有噪声,可能需要更换新的安全钥匙。

    7. 总结和推荐


    WE-STAR-TEC LFS Snap Ferrite是一款功能强大且可靠性高的电感元件,特别适合需要高性能电磁屏蔽和稳定工作的应用场景。它的安全钥匙技术和无卤素设计使其在环境保护方面也具有明显优势。对于寻求高品质电感元件的用户来说,这无疑是一个理想的选择。因此,我们强烈推荐这款产品用于各类电子设备中。

74272132参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 40.5mm(长度)*24.5mm(宽度)
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 托盘

74272132厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74272132数据手册

厂牌 PDF简要描述 下载
WURTH 其他滤波器 WURTH 74272132 74272132数据手册

74272132封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.0693
10+ ¥ 27.9065
25+ ¥ 26.046
50+ ¥ 26.046
100+ ¥ 25.5809
228+ ¥ 25.1158
1140+ ¥ 25.1158
2280+ ¥ 25.1158
库存: 142
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.06
直接购买
加入购物车
