691365310008

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距8p插拔式接线端子 插头, 3653系列, 1.6 kV 、 2.5 kV 、 300 V 交流, 螺钉拧紧, 绿色
供应商型号: BN-691365310008
供应商: 海外现货
标准整包数: 1
WURTH  691365310008

691365310008概述


    产品简介

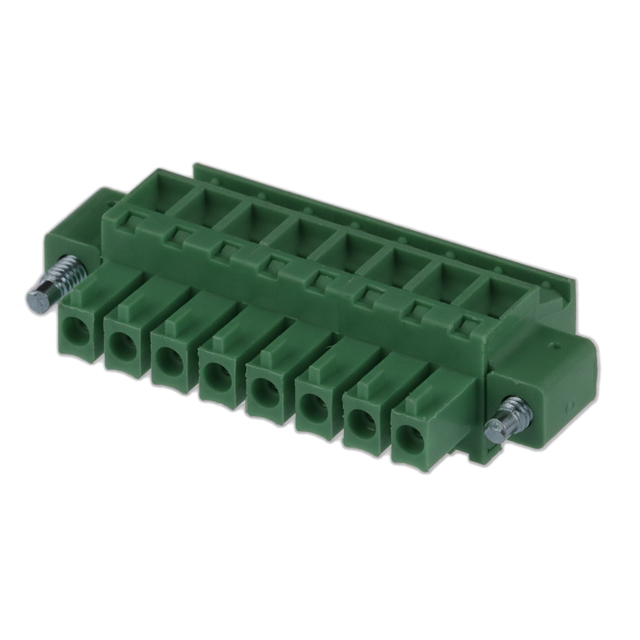

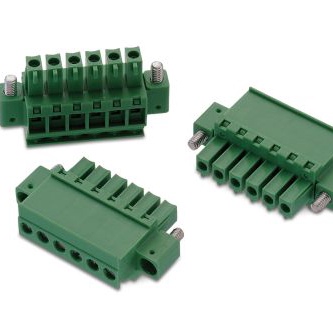

    SERIE 3653 - 3.81mm水平电缆接插件
    SERIE 3653 是一款带有法兰螺钉和钩的3.81mm水平电缆接插件。这款接插件主要用于连接各种电子设备之间的电缆,适用于广泛的应用领域,如通信设备、工业控制设备和汽车电子系统。其独特的设计提供了可靠的连接和稳固的固定,使其成为众多电子项目中的理想选择。

    技术参数


    - 尺寸:3.81mm
    - 绝缘材料:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺钉:镀锌钢
    - 终端螺钉槽型:"-"
    - 线缆保护罩:PhBz镀锡
    - 法兰螺钉:镀锌钢 M2.5
    - 工作温度范围:-40°C 到 105°C
    - 电气规格:
    - 电流等级:8A(交流)至 10A(直流)
    - 工作电压:300V AC/DC
    - 耐压值:1.6kV 至 2.5kV
    - 接触电阻:≤20mΩ
    - 机械规格:
    - 实心线缆:28-16 AWG / 0.081-1.31 mm²
    - 绞合线缆:28-16 AWG / 0.081-1.31 mm²
    - 扭矩:1.7 磅英寸 / 0.2 牛米
    - 线缆剥皮长度:6-7 mm
    - 螺丝:M2.0
    - 间距:3.81 mm

    产品特点和优势


    SERIE 3653 具有以下几个显著特点和优势:
    1. 可靠的连接性能:经过严格的测试,确保在各种环境下都能保持稳定的连接。
    2. 耐用的设计:采用耐高温、耐腐蚀的材料,确保长期使用不易损坏。
    3. 广泛的适用性:适用于多种电气特性的线缆,能够满足不同应用场景的需求。
    4. 便捷安装:设计了易于操作的螺钉和法兰,方便快速安装和拆卸。
    5. 认证齐全:符合国际标准,通过了多项安全和质量认证,确保产品的可靠性。

    应用案例和使用建议


    应用案例
    - 通信设备:用于连接网络设备的电缆,确保信号传输的稳定性和可靠性。
    - 工业控制设备:应用于工厂自动化控制系统,确保设备之间通信的稳定性。
    - 汽车电子系统:作为汽车内部线束的一部分,提供可靠的连接。
    使用建议
    1. 环境适应性:请确保安装环境的温度在-40°C 到 105°C 之间,避免极端环境对产品的影响。
    2. 安全操作:安装时请勿用力过猛,以免损坏接触面或导致接插件变形。
    3. 清洁保养:使用不含有机酸的清洗剂进行定期清洁,避免损害接插件表面涂层。

    兼容性和支持


    SERIE 3653 可以与 Würth Elektronik eiSos GmbH & Co. KG 的其他产品配合使用。公司提供全面的技术支持和维护服务,确保用户能够顺利安装和使用产品。用户可以联系公司的销售人员或技术支持团队获取更多信息和支持。

    常见问题与解决方案


    常见问题
    1. 如何正确焊接?
    - 需要遵循 Würth Elektronik 的焊接规范,否则保修将失效。其他焊接方法未经验证,需由用户自行评估风险。
    2. 如何清洗产品?
    - 不建议水洗或使用腐蚀性清洁剂。如果需要手动清洗,请避免使用过大力量以免导致连接失效。
    3. 如何储存产品?
    - 将产品保存在原包装内,避免长时间暴露在潮湿环境中。产品应在12个月内使用完毕,否则可能导致焊接不良。
    解决方案
    - 焊接问题:请严格按照公司规定的焊接流程进行操作,确保焊接质量。
    - 清洗问题:建议使用有机酸-free的清洗剂进行清洁,注意不要对产品施加过大压力。
    - 储存问题:确保产品存放在干燥、通风良好的环境中,并及时检查产品的可焊性。

    总结和推荐


    SERIE 3653是一款高性能的电缆接插件,具备优秀的电气特性和机械特性,适合广泛的应用场景。其可靠的连接性能和耐用的设计使其在市场上具有很高的竞争力。对于需要高可靠性和稳定性的电子项目,推荐选用此产品。不过,请务必遵循手册中的操作指南,以确保最佳的使用效果和延长使用寿命。

691365310008参数

参数
长*宽*高 40.08mm(长度)
安装方式 导线安装
包装方式 散装

691365310008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691365310008数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691365310008 691365310008数据手册

691365310008封装设计

查看详情并下载
Symbol
Footprint
3D Model
