64401101121003

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 同轴转接头, 直角
供应商型号: 732-64401101121003-ND
供应商: Digi-Key
标准整包数: 1

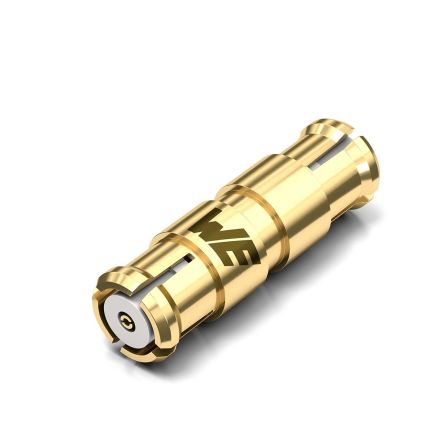

WURTH  64401101121003

64401101121003概述

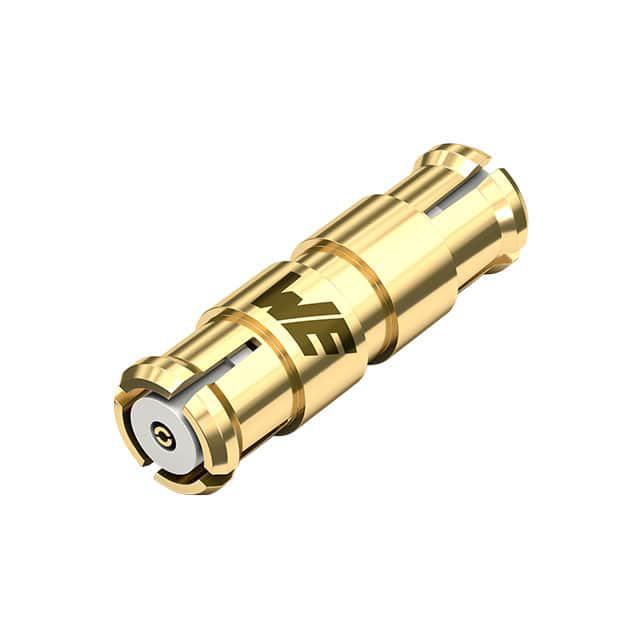

    WR-ADPT Coax Bullet Adaptor 技术手册

    1. 产品简介


    WR-ADPT Coax Bullet Adaptor 是一款专为通用电子产品设计的电子元器件。它主要用于射频信号传输和适配,支持SMP接头连接,具有广泛的应用范围,如通信设备、测试仪器及各类需要高可靠性的电子系统。

    2. 技术参数


    | 参数 | 值 | 单位 | 容差 |
    ||
    | 尺寸 | 11.4 mm | 长度 | ±0.4 mm |
    | 板间距离 | 14.15 mm ±0.12 mm |
    | 绝缘材料 | PTFE
    | 中心接触材料 | 黄铜
    | 外壳材料 | 黄铜
    | 阻抗 | 50 Ω
    | 频率范围 | DC~18 GHz
    | 回波损耗(最大) | 1.5
    | 插入损耗(最大) | 0.51 dB
    | 绝缘电阻(最小) | 5000 MΩ
    | 接触电阻(初始最大) | 0.2 V / 1 A | 6 mΩ
    | 接触电阻(测试后最大) | 0.2 V / 1 A | 15 mΩ
    | 耐压(最小) | 500 V

    3. 产品特点和优势


    - 高性能: 支持DC至18GHz的频率范围,阻抗为50Ω,回波损耗不超过1.5。
    - 可靠性: 具有优异的绝缘电阻和接触电阻特性,保证了信号传输的稳定性。
    - 耐用性: 可承受高达1000次的插拔循环,适用于频繁操作的应用环境。
    - 适应性强: 工作温度范围从-65°C到+165°C,满足不同环境下的使用需求。

    4. 应用案例和使用建议


    - 应用案例: 用于无线通信基站、雷达系统及各种测量仪器中的信号传输。
    - 使用建议: 在高频应用中,需确保焊接工艺符合技术要求,避免使用刷子进行清洁,以免影响性能。对于长期存储,应保持在标准存储条件下以保证产品性能。

    5. 兼容性和支持


    - 兼容性: 与Wurth Elektronik的同类产品高度兼容,确保系统的一致性和互换性。
    - 支持: 提供详尽的技术文档和支持服务,如需进一步咨询可联系销售人员获取帮助。

    6. 常见问题与解决方案


    - 问题1: 信号传输质量不佳
    - 解决方案: 检查焊接点是否良好,确保无虚焊现象。
    - 问题2: 插拔力过大
    - 解决方案: 确认使用正确的插拔方法,避免过度用力。
    - 问题3: 温度过高导致故障
    - 解决方案: 确保工作环境温度在规定的范围内,必要时采取散热措施。

    7. 总结和推荐


    WR-ADPT Coax Bullet Adaptor 是一款集高性能、高可靠性于一体的电子元器件,适用于广泛的高频信号传输应用。凭借其出色的阻抗匹配和耐温性能,推荐在高精度通信系统中使用。对于特定安全关键的应用,需谨慎评估并确保其安全性。
    综上所述,我们强烈推荐这款产品给需要高性能和高可靠性的用户,特别是在高频通信和测试领域。

64401101121003参数

参数
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

64401101121003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

64401101121003数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 64401101121003 64401101121003数据手册

64401101121003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.812 ¥ 164.192
10+ $ 18.1678 ¥ 150.5653
100+ $ 17.1736 ¥ 142.3264
250+ $ 16.1803 ¥ 134.0944
500+ $ 15.1872 ¥ 125.8636
库存: 65
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 164.19
直接购买
加入购物车
