63012242121508

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik SMA连接器母头 同轴连接器, WR-RPSMA系列, 表面, 焊接端接
供应商型号: 732-63012242121508-ND
供应商: Digi-Key
标准整包数: 1
WURTH  63012242121508

63012242121508概述

    WR-RPSMA Reverse Polarity SMA PCB End Launch Jack 技术手册

    1. 产品简介

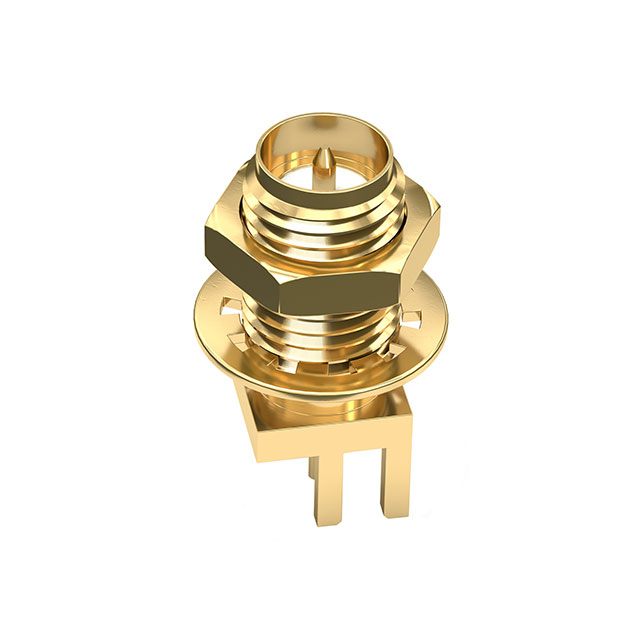

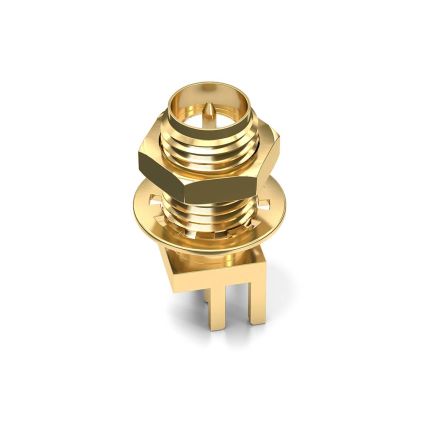

    WR-RPSMA Reverse Polarity SMA是一款专为通用电子产品设计的逆向极性SMA连接器,特别适用于印刷电路板(PCB)安装。它是一种带有直角设计的板端发射型插孔连接器,主要用于RF通信系统、无线设备和其他需要高可靠性的电子装置中。

    2. 技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 接口 | MIL-STD-348
    | 连接器类型 | RP SMA
    | 极性 | Jack
    | 方向 | 直角
    | 工作温度范围 | -65到+165 | °C |
    | 阻抗 | 50 | Ω |
    | 频率范围 | DC到6 GHz
    | 插入损耗 | 0.14 | dB |
    | 回波损耗 | 1.2最大值
    | 绝缘电阻 | 5000最小值 | MΩ |
    | 耐电压 | 1000最小值 | V (RMS) |
    | 中心接触保持力 | 26.7最小值 | N |
    | 循环插拔次数 | 500 | 次 |

    3. 产品特点和优势


    - 高可靠性:WR-RPSMA具有出色的机械和电气性能,确保在恶劣环境下的长期稳定运行。
    - 广泛的应用范围:适用于各种RF通信系统,包括无线设备、测试仪器等。
    - 易于安装:设计紧凑,便于集成到现有电路板中。
    - 良好的兼容性:与标准RP-SMA接口兼容,确保与现有系统的无缝对接。

    4. 应用案例和使用建议


    - 案例分析:这款连接器广泛应用于无线路由器、蜂窝基站等设备中,以提供稳定的射频信号传输。
    - 使用建议:
    - 确保安装时周围无静电干扰。
    - 使用推荐的焊料曲线进行焊接,以避免损坏连接器。
    - 定期检查连接器是否有物理损伤或腐蚀。

    5. 兼容性和支持


    - 兼容性:与其他标准RP-SMA接口兼容,确保互换性。
    - 支持和服务:Würth Elektronik提供详尽的技术支持和售后服务,确保客户能够顺利部署和维护这些产品。

    6. 常见问题与解决方案


    - 问题1:如何正确选择焊接温度?
    - 解决方案:参照IPC/JEDEC J-STD-020D标准,根据包装厚度选择合适的焊接温度。

    - 问题2:如何避免清洗过程中的损坏?
    - 解决方案:使用超声波清洗或浸泡方法,避免使用刷子以免造成变形。

    7. 总结和推荐


    WR-RPSMA Reverse Polarity SMA是一款高性能的板端发射型插孔连接器,适合用于各种RF通信设备。它的高可靠性、广泛的适用性和易于安装的特点使其成为许多电子设备的理想选择。强烈推荐给需要高可靠性和稳定性的RF应用场合。

63012242121508参数

参数
安装方式 贴片安装
包装方式 托盘

63012242121508厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

63012242121508数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 63012242121508 63012242121508数据手册

63012242121508封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.802 ¥ 74.3769
10+ $ 7.7636 ¥ 64.9716
100+ $ 7.3382 ¥ 61.4119
250+ $ 6.9152 ¥ 57.8713
500+ $ 6.4912 ¥ 54.3229
1000+ $ 5.6422 ¥ 47.2184
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 74.37
