687720141002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 20 路
供应商型号: 2301919
供应商: 海外现货
标准整包数: 50

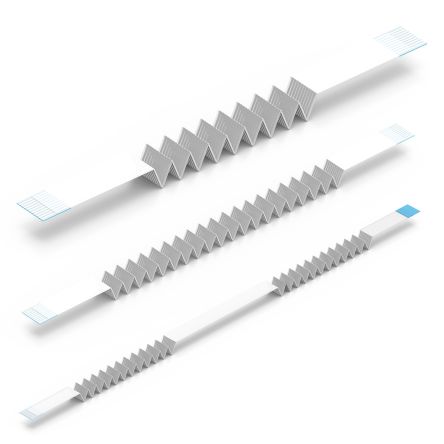

WURTH 扁平带状线缆 687720141002

687720141002概述

    WR-FFC Folding Flat Flexible Cable 技术手册

    产品简介


    WR-FFC Folding Flat Flexible Cable(折叠扁平柔性电缆)是一款专为通用电子设备设计的电子元器件。它主要用作连接电路板或其他电子组件,特别适用于需要灵活布线的场合。产品具有小巧轻便的特点,能够满足各种紧凑型设备的设计需求。

    技术参数


    | 参数 | 值 | 单位 | 容差 |
    ||
    | 针数 | 20
    | 节距 P | 0.5 | mm | ±0.05mm |
    | 总节距 Pt | 9.5 | mm | ±0.08mm |
    | 中心针到针距离 Pl | 9.5 | mm | ±0.08mm |
    | 折叠长度 | 165 | mm | ±10mm |
    | 展开长度 | 350 | mm | ±10mm |
    | 宽度 W | 10.5 | mm | ±0.08mm |
    | 边缘余量 M | 0.5 | mm | ±0.08mm |
    | 导体宽度 Cw | 0.3 | mm | ±0.02mm |
    | 导体厚度 Ct | 0.05 | mm | ±0.01mm |
    | 支撑带长度 1 D1 | 8 | mm | ±2mm |
    | 支撑带长度 2 D2 | 8 | mm | ±2mm |
    | 剥离长度 1 S1 | 4 | mm | ±1mm |
    | 剥离长度 2 S2 | 4 | mm | ±1mm |
    | 支撑带厚度 St | 0.225 | mm | ±0.01mm |
    | 绝缘层厚度 Ft | 0.043 | mm | ±0.01mm |

    产品特点和优势


    1. 高耐久性:20次插拔循环测试表明其具备出色的耐用性。
    2. 广泛的工作温度范围:-30°C 至 +105°C,适用于多种极端环境。
    3. 高绝缘性:在500V DC 下的绝缘电阻不低于1000 MΩ。
    4. 良好的柔韧性:弯曲寿命高达20次180度弯曲测试,确保长期使用不会损坏。
    5. 阻燃材料:符合UL标准,具有良好的阻燃性能。
    6. 环保材料:符合RoHS和REACH认证要求。

    应用案例和使用建议


    应用案例:
    WR-FFC Folding Flat Flexible Cable 广泛应用于消费电子、工业控制设备和通信设备中。例如,在智能手机和平板电脑中用于显示屏和主板之间的连接;在工业机器人中用于传感器和控制器的连接。
    使用建议:
    1. 在焊接时务必遵循制造商提供的焊锡曲线,避免使用其他曲线导致保固失效。
    2. 清洗过程中不建议使用刷子,以免影响功能性区域。
    3. 拍胶和涂覆时需要注意潜在的收缩或膨胀效应,建议手动检查。
    4. 由于电缆具有一定的厚度,安装时应注意避免机械冲击和重压。
    5. 若需进行特殊处理,参考产品数据表上的具体说明。

    兼容性和支持


    此产品主要与自家产品配套使用。在与其他电子元器件配合时,虽然可以使用,但厂商不保证其可靠性。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和服务,包括使用指导和售后维护。

    常见问题与解决方案


    1. 问:焊接时该如何操作?
    答:必须使用制造商提供的焊锡曲线,以避免因使用其他曲线而导致保固失效。
    2. 问:清洗过程中如何避免损害?
    答:避免使用刷子进行清洁,以免变形功能相关区域。
    3. 问:拍胶和涂覆后有何注意事项?
    答:建议手动检查,以避免拍胶材料的收缩或膨胀带来的不良影响。

    总结和推荐


    综上所述,WR-FFC Folding Flat Flexible Cable 以其出色的耐用性、宽广的工作温度范围和高绝缘性,成为一种非常可靠的产品。适用于各种需要灵活布线的设备。尽管在某些高安全和高可靠性要求的应用中可能需要额外的验证,但其广泛的适用性和强大的性能使其成为众多项目的理想选择。强烈推荐在需要灵活性和可靠性的电子设备中使用此产品。

687720141002参数

参数
零件状态 在售
包装方式 袋装

687720141002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687720141002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687720141002 687720141002数据手册

687720141002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 47.2796
100+ ¥ 46.0974
500+ ¥ 41.4885
库存: 131
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 2363.98
