691313410012

产品分类:
厂牌: WURTH

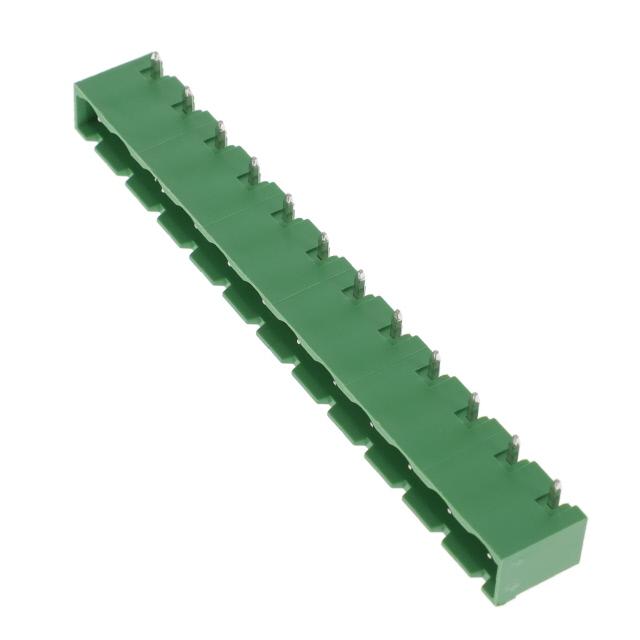

产品描述: Wurth Elektronik 7.62mm间距12p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: BN-691313410012
供应商: 海外现货
标准整包数: 1

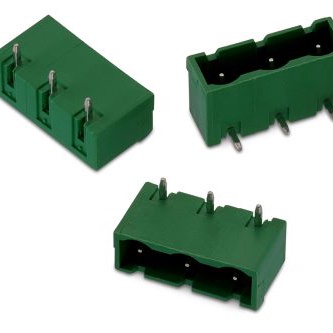

WURTH  691313410012

691313410012概述

    WR-TBL Series 3134 - PCB Header 技术手册

    产品简介


    WR-TBL系列3134是Würth Elektronik eiSos GmbH & Co. KG公司生产的一款用于通用电子设备的通孔式PCB接头。这些接头主要用于电路板之间的连接,适用于广泛的应用领域,如消费电子、工业自动化设备等。它们具有高可靠性和稳定的电气性能,能够满足大多数电子设计的需求。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 引脚数 | 12
    | 引脚间距 | 7.62 | mm |
    | 绝缘材料 | PA66
    | 绝缘材料阻燃等级 | UL94 V-0
    | 绝缘颜色 | 绿色
    | 引脚材料 | 黄铜
    | 引脚电镀层 | 锡镍复合镀层
    | 额定电流 | 20 | A |
    | 工作电压 | 300 | V (AC) |
    | 耐压 | 1600 | V (AC) 1 min |
    | 接触电阻 | 20 | mΩ max |
    | 工作温度范围 | -40 到 +105 | °C |
    | 认证 | RoHS, REACh, cULus

    产品特点和优势


    - 高性能绝缘材料:采用PA66材质,具有良好的机械强度和电气绝缘性能。
    - 高可靠性:通过严格的质量控制和测试,确保在各种恶劣环境下都能稳定工作。
    - 易于焊接:引脚采用锡镍复合镀层,易于焊接,提高了装配效率。
    - 高接触稳定性:接触电阻低至20mΩ,确保信号传输的稳定性和可靠性。

    应用案例和使用建议


    - 消费电子:可用于智能家居、音响设备、电视等设备内部连接。
    - 工业自动化:适用于各种工业控制系统和机器人应用。
    - 电信设备:用于通信基站和服务器的电路板连接。
    使用建议:
    - 在使用前,请确保检查并遵循制造商的焊接工艺要求,以避免焊点质量问题。
    - 定期检查PCB板上的接头是否有磨损或损坏,及时更换以保证系统的可靠性。
    - 避免对PCB板进行过度弯曲或撞击,防止接头损坏。

    兼容性和支持


    - 兼容性:设计用于标准的焊接工艺,适用于大多数电路板组装工艺。
    - 支持:制造商提供详细的技术文档和支持服务,如有需要可联系当地的销售工程师获取帮助。

    常见问题与解决方案


    - 问题:焊接后接头引脚松动。
    - 解决方案:检查焊接温度和时间是否符合规范,必要时重新焊接。
    - 问题:长时间使用后接触电阻增加。
    - 解决方案:定期清洁和检查接头,保持接触面干净无尘。
    - 问题:在高温环境下工作时,接头温度过高。
    - 解决方案:改善散热条件,避免过热导致的损坏。

    总结和推荐


    综上所述,WR-TBL系列3134是一款高性能、高可靠性的PCB接头,适用于广泛的电子设备连接需求。它具备优秀的电气性能和机械强度,适合多种应用场景。强烈推荐在各类通用电子设备中使用这款接头,以提高整体系统性能和可靠性。
    如果您有任何疑问或需要技术支持,请随时联系Würth Elektronik eiSos GmbH & Co. KG的当地销售工程师。

691313410012参数

参数
安装方式 PCB安装,板安装
包装方式 散装

691313410012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691313410012数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691313410012 691313410012数据手册

691313410012封装设计

查看详情并下载
Symbol
Footprint
3D Model
