61301025721

产品分类:
厂牌: WURTH

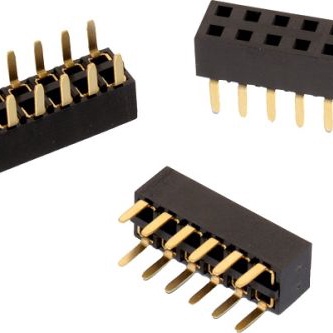

产品描述: Wurth Elektronik 2.54mm间距10p双排排母, WR-PHD系列, 底部插入
供应商型号: 61301025721
供应商: 国内现货
标准整包数: 1
WURTH  61301025721

61301025721概述


    产品简介


    本文将详细介绍一款用于一般电子设备的2.54mm双排插头底部入口插座(WR-PHD)。这类电子元器件广泛应用于各类电子设备中,如航空航天、核电控制、交通运输(汽车控制、火车控制、船舶控制)等领域,要求较高的安全性和可靠性。由于这类应用领域的特殊性,在正式使用之前需要向威图电子获得书面批准,并且必须进行充分的安全性和可靠性评估。

    技术参数


    以下是该产品的技术规格和性能参数:
    | 参数 | 值 |

    | 材料 | 绝缘体:PA 46 |
    颜色:黑色 |
    | 接触材料 | 铜合金 |
    | 接触类型 | 冲压 |
    | 接触电镀 | 金 |
    | 质量等级 | 符合CECC 75 301-802 |
    | 节距 | 2.54 mm |
    | 工作温度范围 | -40°C 至 125°C |
    | 遵循标准 | RoHS 和无铅 |
    | 电流额定值 | 3A |
    | 工作电压 | 250 V AC |
    | 绝缘电阻 | >1000 MΩ |
    | 耐电压 | 500 V AC/分钟 |
    | 接触电阻 | 最大20 mΩ |
    | 焊接工艺 | 无铅波峰焊接 |

    产品特点和优势


    1. 符合RoHS和无铅标准:确保产品环保且对人体健康无害。
    2. 宽广的工作温度范围:适应各种极端环境,适用于各类工业和商业应用。
    3. 高电流和电压耐受能力:最大可承受3A的电流和250V AC的工作电压。
    4. 优质的绝缘材料:使产品的绝缘电阻高达1000 MΩ以上,增强安全性。
    5. 耐用的接触电镀:使用金电镀,提高接触可靠性和使用寿命。

    应用案例和使用建议


    应用案例:
    该产品被广泛应用于航天、航空、核电控制和交通运输等场合。例如,在飞机的电子控制系统中,它能为敏感的电路提供稳定的连接,确保飞行安全。
    使用建议:
    在安装时,请注意避免过度弯曲引脚以防止损坏。在连接时,请确保正确对齐插头和插座,以减少接触电阻并提高连接稳定性。

    兼容性和支持


    该产品可以与多种电子设备兼容。同时,制造商提供了专业的技术支持和服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:插头接触不良。
    - 解决办法:检查引脚是否正确对齐并清洁接触表面。

    2. 问题:焊接过程中出现虚焊。
    - 解决办法:使用适当的无铅焊锡和正确的焊接工艺,并保持适宜的焊接温度。

    总结和推荐


    综上所述,这款2.54mm双排插头底部入口插座(WR-PHD)凭借其优越的电气特性和广泛的适用性,在众多应用场景中表现出色。无论是用于航空航天还是工业自动化领域,该产品都能满足您的需求。强烈推荐该产品,它将成为您项目中的理想选择。

61301025721厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61301025721数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 61301025721 61301025721数据手册

61301025721封装设计

查看详情并下载
Symbol
Footprint
3D Model
