744873221

产品分类: 其他电感
厂牌: WURTH
产品描述: 220μH 100KHz 2.8MHz 580mΩ 800mA 910mA ±20% SMD,12.5X12.5MM 标准安装,贴片安装 12.5mm*12.5mm*8.5mm
供应商型号: 732-2356-6-ND
供应商: Digi-Key
标准整包数: 1

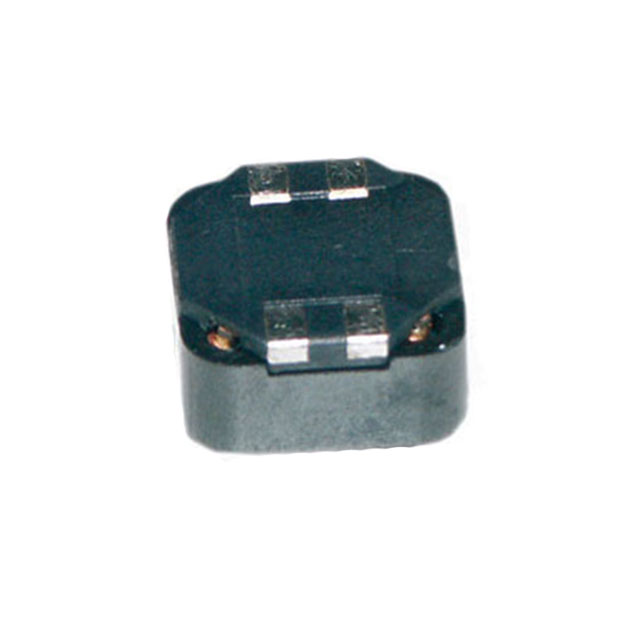

WURTH 其他电感 744873221

744873221概述


    产品简介


    WE-DD SMT Shielded Coupled Inductor 是一种专为通用电子设备设计的表面贴装电感器。这种电感器主要应用于电源管理、滤波器、信号耦合等场景,具备良好的电磁兼容性和稳定性。该产品广泛适用于通信设备、消费电子产品、工业控制等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸(最大) | 8.5 x 12.5 x 12.5 mm |
    | 感应系数(L1, L2) | 220 µH ±20% |
    | 额定电流(IR1, IR2) | 0.91 A(ΔT = 40 K) |
    | 饱和电流(ISAT) | 1.6 A(|ΔL/L| < 10%) |
    | 直流电阻(RDC1, RDC2) | 0.54 Ω (典型值), 0.58 Ω (最大值) |
    | 自谐振频率(FRES) | 2.8 MHz (典型值) |
    | 工作电压 | 80 V DC (最大值) |
    | 温度范围 | 存储温度:<40 °C;湿度:<75% RH |
    | 运行温度 | -40 °C 到 +125 °C |

    产品特点和优势


    - 电磁屏蔽性能:该电感器采用屏蔽设计,能够有效减少电磁干扰,提升电路的稳定性和可靠性。
    - 高精度和一致性:严格的质量控制和测试流程确保产品的精确性和一致性,达到±20%的容差标准。
    - 优良的热稳定性:在高达+125 °C的工作温度范围内,仍能保持优异的电气性能。
    - 快速响应:自谐振频率高达2.8 MHz,适合高频电路的设计需求。
    - 广泛的适用性:满足不同的应用场景要求,适用于多种电子设备的开发与制造。

    应用案例和使用建议


    应用案例
    该电感器广泛应用于通信电源、电池充电电路及滤波器等电路中。例如,在一台通信设备中,该电感器用于稳压电源部分,可有效抑制电网噪声,提升供电质量。在一台便携式设备中,作为滤波器使用,可以去除电源噪声,提高设备的电磁兼容性。
    使用建议
    - 电路布局优化:在电路设计时,合理布置电源部分和其他敏感部分,避免高频噪声的干扰。
    - 散热设计:考虑散热方案,特别是在高功率运行条件下,确保产品正常工作。
    - 保护措施:安装适当的保护电路,防止过流和过压对电感器造成损坏。

    兼容性和支持


    该电感器符合RoHS、REACH、无卤素等环保标准,确保安全无害。此外,Würth Elektronik eiSos提供详尽的技术文档和支持服务,以帮助客户顺利完成产品集成与调试。

    常见问题与解决方案


    1. 问题:长时间暴露在高温环境下,电感器性能是否会受影响?
    解答:该电感器可在最高125 °C的温度下正常工作,但需确保温度不超过规定上限,以避免长期过热导致的性能下降。
    2. 问题:如何处理电感器出现的焊锡不良情况?
    解答:严格遵守焊锡温度曲线,必要时请参考IPC/ JEDEC J-STD-020E规范进行工艺调整。

    总结和推荐


    综上所述,WE-DD SMT Shielded Coupled Inductor凭借其优异的电气性能和广泛的应用场景,成为市场上颇具竞争力的产品。其卓越的电磁屏蔽效果和可靠性使其非常适合用于各类高精度电子设备的设计。对于需要高品质电磁兼容性的电路系统,强烈推荐使用此款电感器。

744873221参数

参数
容差 ±20%
直流电阻(DCR) 580mΩ
额定电流 910mA
Q值 -
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 800mA
自谐振频率(SRF) 2.8MHz
长*宽*高 12.5mm*12.5mm*8.5mm
通用封装 SMD,12.5X12.5MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744873221厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744873221数据手册

厂牌 PDF简要描述 下载
WURTH 其他电感 WURTH 744873221 744873221数据手册

744873221封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0935 ¥ 25.7763
10+ $ 2.6582 ¥ 23.3584
50+ $ 2.471 ¥ 21.7135
100+ $ 2.2838 ¥ 20.0685
250+ $ 2.0873 ¥ 18.3413
库存: 156
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.77
