744873680

产品分类: 其他电感
厂牌: WURTH
产品描述: 68μH 100KHz 5.5MHz 180mΩ 2.8A 1.66A ±20% 标准安装,贴片安装 12.5mm*12.5mm*8.5mm
供应商型号: 732-2354-2-ND
供应商: Digi-Key
标准整包数: 500

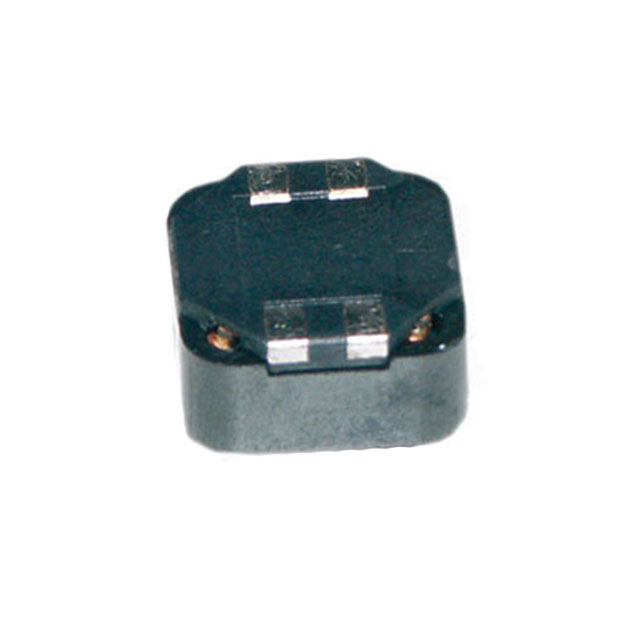

WURTH 其他电感 744873680

744873680概述

    WE-DD SMT Shielded Coupled Inductor 技术手册解析

    1. 产品简介


    WE-DD SMT Shielded Coupled Inductor 是一款专为通用电子产品设计的表面贴装(SMT)屏蔽耦合电感器。该电感器主要用于各种电子设备中,如通信设备、计算机主板、电源管理模块等。其主要功能是通过电磁感应原理来调节和控制电路中的电流,同时具有良好的屏蔽效果,能有效减少外界电磁干扰对电路的影响。

    2. 技术参数


    - 物理尺寸:最大尺寸为 12.5mm x 12.5mm x 4.9mm(±0.2mm)
    - 电气特性:
    - 电感量:L1 和 L2 均为 68μH(±20%)
    - 额定电流:I1 和 I2 均为 1.66A(ΔT = 40K)
    - 饱和电流:典型值为 2.8A(|ΔL/L| < 10%)
    - 直流电阻:RDC1 和 RDC2 均为 0.163Ω(典型值),最大值为 0.18Ω
    - 自共振频率:典型值为 5.5MHz
    - 工作电压:最大为 80V(DC)

    3. 产品特点和优势


    - 屏蔽效果:有效的屏蔽层能够减少外部电磁干扰,确保信号传输的稳定性。
    - 高可靠性:在极端环境下依然保持稳定的电气特性。
    - 宽温范围:工作温度范围为 -40°C 到 +125°C,适合多种应用场景。
    - 高饱和电流:具备较高的饱和电流,可适应大功率应用场景。

    4. 应用案例和使用建议


    - 应用案例:适用于通信设备、计算机主板和电源管理模块等需要高精度电流控制的应用场景。
    - 使用建议:
    - 在焊接过程中应严格遵守规定的焊接温度曲线,避免因不当操作导致产品损坏。
    - 安装时应确保电感器周围的电磁环境稳定,以发挥其最佳性能。
    - 在高温环境下使用时,需注意散热,确保工作温度不超过产品规定的最高温度。

    5. 兼容性和支持


    - 兼容性:该电感器适用于标准的 SMT 生产线,与常见的 PCB 设计相兼容。
    - 支持和服务:制造商提供详细的技术文档和售后服务,用户可以通过官方网站获取最新的技术资料和支持。

    6. 常见问题与解决方案


    - 问题一:电感器在高温环境下工作时,如何保证性能稳定?
    - 解决方案:确保散热系统设计合理,定期检查产品的工作温度,避免超过最高工作温度。

    - 问题二:如何避免电感器在焊接过程中的损坏?
    - 解决方案:严格按照制造商提供的焊接温度曲线进行焊接,使用合适的焊料,并确保焊接过程中的温度控制。

    7. 总结和推荐


    WE-DD SMT Shielded Coupled Inductor 具备出色的电气特性和高可靠性,适用于多种高精度电流控制应用场合。其宽泛的工作温度范围和强大的屏蔽能力使其成为市场上同类产品的有力竞争者。强烈推荐在需要高可靠性和高精度电流控制的应用中采用此产品。

744873680参数

参数
电感值 68μH
饱和电流(LSAT) 2.8A
自谐振频率(SRF) 5.5MHz
容差 ±20%
直流电阻(DCR) 180mΩ
额定电流 1.66A
Q值 -
测试频率 100KHz
长*宽*高 12.5mm*12.5mm*8.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

744873680厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744873680数据手册

厂牌 PDF简要描述 下载
WURTH 其他电感 WURTH 744873680 744873680数据手册

744873680封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.8065 ¥ 15.8739
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 7936.95
