68611014122

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距10p FPC连接器, 686系列, 单排, 表面, 焊针
供应商型号: ET-1641907
供应商: 海外现货
标准整包数: 1

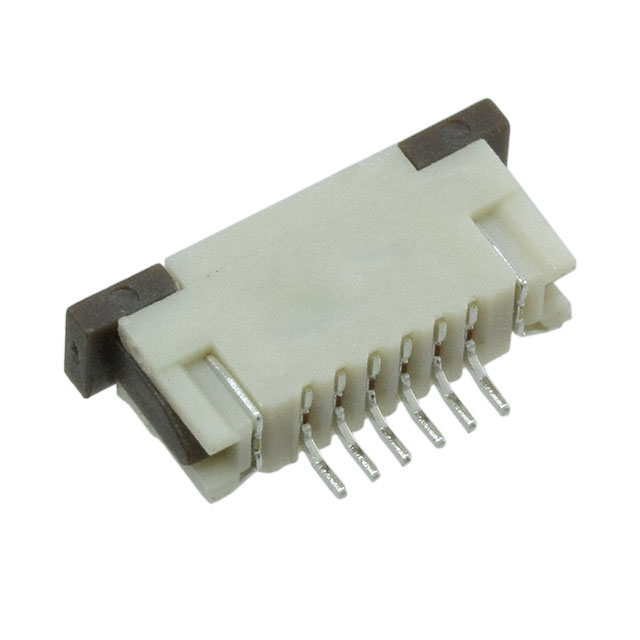

WURTH FFC/FPC连接器 68611014122

68611014122概述

    WR-FPC SMT ZIF Horizontal Technical Overview

    1. 产品简介


    产品类型:WR-FPC SMT ZIF Horizontal
    主要功能:适用于通用电子设备的柔性印刷电路板(FPC)连接器
    应用领域:消费电子、工业控制、通信设备等

    2. 技术参数


    - 外形尺寸(mm):
    - Pl ±0.15
    - 1 ±0.05
    - 0.35 ±0.05
    - 1.7 ±0.25
    - L2 ±0.1
    - L ±0.25
    - L1 ±0.25
    - 2.5 ±0.20
    - 4.3 ±0.25
    - 5.4 ±0.15
    - 7.1 ±0.25
    - 3 ±0.15
    - 1 End
    - h 0.13
    - Scale 3:1

    - 电气特性:
    - 引脚数(Pins):10
    - 引脚间距(Pitch):1 mm
    - 额定电流(Rated Current):1 A
    - 工作电压(Working Voltage):125 V (AC)
    - 耐受电压(Withstanding Voltage):1 min 500 V (AC)
    - 接触电阻(Contact Resistance):≤ 20 mΩ
    - 绝缘电阻(Insulation Resistance):≥ 100 MΩ
    - 材料属性:
    - 绝缘材料:聚苯硫醚(PPS),阻燃等级UL94 V-0,颜色为米色
    - 按钮材料:聚苯硫醚(PPS),阻燃等级UL94 V-0,颜色为黑色
    - 接触材料:磷青铜,表面镀100 µ"锡和50 µ"镍
    - 工作环境:
    - 操作温度范围:-25°C 至 +85°C

    3. 产品特点和优势


    - 耐用性:可耐25次插拔循环
    - 高可靠性:通过UL认证(E323964)
    - 安全合规性:符合RoHS标准(2011/65/EU & 2015/863)及REACH标准(EC)1907/2006
    - 结构紧凑:适合狭小空间安装

    4. 应用案例和使用建议


    - 典型应用:消费电子、医疗设备、智能家居等
    - 使用建议:
    - 确保在规定的操作温度范围内使用,以避免热应力对组件造成损害。
    - 清洗过程中不建议使用刷子,以免影响功能性区域。
    - 储存时间不应超过12个月,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:仅推荐与Würth Elektronik的对应产品和工具一起使用,以确保可靠性和最佳性能。
    - 支持:Würth Elektronik提供详细的技术文档和客户支持,包括书面批准要求(遵循PPAP程序)。

    6. 常见问题与解决方案


    - 问题1:如何处理在长时间储存后的组件?
    - 解决办法:重新进行可靠性评估,确保焊接质量。

    - 问题2:焊接过程不符合规范时,组件会出现什么情况?
    - 解决办法:更换不符合规范的组件,按照规定的焊接曲线进行重新焊接。

    7. 总结和推荐


    总结:WR-FPC SMT ZIF Horizontal是一款设计精良的柔性印刷电路板连接器,具有出色的可靠性和耐用性,适用于多种电子设备。其严格的测试和认证使其成为许多领域的理想选择。
    推荐:鉴于其优秀的性能和广泛的应用范围,强烈推荐在各种通用电子设备中使用此连接器。不过,在军事、航空航天等对安全性和可靠性有极高要求的领域,需要事先获得Würth Elektronik的书面批准。

68611014122参数

参数
板上高度 2.95mm
额定电流 1A
扁平柔性类型 FPC
触头镀层
间距 1mm
连接器/触头类型 底部
端接 焊盘
外壳颜色 米黄色
针脚数 10pin
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

68611014122厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

68611014122数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 68611014122 68611014122数据手册

68611014122封装设计

查看详情并下载
Symbol
Footprint
3D Model
