973300365

产品分类: 其他工具
厂牌: WURTH
产品描述:
供应商型号: 732-13117-ND
供应商: Digi-Key
标准整包数: 1
WURTH 其他工具 973300365

973300365概述

    电子元器件产品技术手册:WA-SNTI 塑料支撑柱

    产品简介

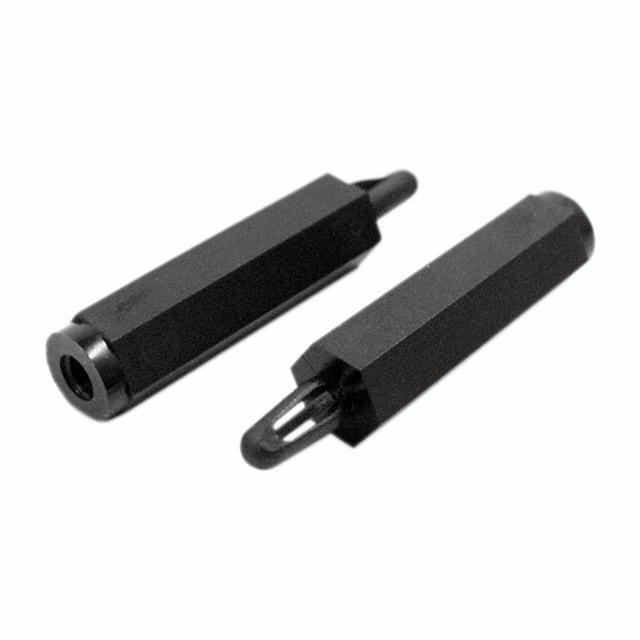

    WA-SNTI 塑料支撑柱(型号:973300365)是专为一般电子产品设计和制造的机械组件。此产品主要应用于需要机械固定和电气绝缘的场合,如面板安装和线路板支持。由于其特定的应用范围,不适用于涉及高安全标准和高可靠性要求的领域。

    技术参数


    - 尺寸: 长度 L = 30 mm;内螺纹长度 Tli = 10 mm;适用扳手规格 SW = 6 mm
    - 内螺纹: M3
    - 钻孔直径 O: 4.0 mm
    - 面板厚度 f: 4 mm
    - 材料: 聚酰胺
    - 颜色: 黑色
    - 阻燃等级: 根据 UL94 HB
    - 认证: RoHS、REACH、无卤素
    - 工作温度范围: -30°C 至 +110°C
    - 存储条件: 温度 < 40°C;相对湿度 < 75% RH
    - 防潮级别 (MSL): 1 级

    产品特点和优势


    1. 材料特性: 采用聚酰胺材料,具有良好的机械强度和耐温性能。
    2. 设计灵活性: 内置M3螺纹,方便不同应用场合下的安装。
    3. 安全性: 符合RoHS、REACH和无卤素标准,满足环保要求。
    4. 安装简便: 4.0 mm 钻孔直径便于快速安装。

    应用案例和使用建议


    WA-SNTI塑料支撑柱通常用于电子设备的面板安装,提供稳定可靠的支撑作用。例如,在工业控制设备中,用于固定控制面板。在使用时,建议按照以下步骤进行操作:
    1. 清洁表面: 使用无腐蚀性的清洁剂清理安装面,避免损伤支撑柱表面。
    2. 正确钻孔: 钻孔直径必须精确为4.0 mm,以确保紧固效果。
    3. 手动检查: 若需进行封装或涂层处理,封装材料可能在固化过程中收缩或膨胀,导致密封不良或损坏,因此建议进行手动检查。

    兼容性和支持


    WA-SNTI塑料支撑柱适用于多种板材和结构件,适用于M3内螺纹的部件均可安装使用。Würth Elektronik eiSos GmbH & Co. KG提供详细的技术支持和售后服务,包括定期的产品变更通知(PCN)和停产通知(PTN),确保客户能及时获取最新的产品信息和技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 组件被误放 | 检查包装说明,确保按原包装存放。|
    | 安装后出现松动 | 重新清洁钻孔,确保钻孔直径符合标准。|
    | 封装后出现裂缝 | 手动检查并调整封装材料的硬化过程,确保材料均匀硬化。|

    总结和推荐


    WA-SNTI塑料支撑柱以其稳定的性能和广泛的应用范围,在电子设备的安装和固定中表现出色。适用于一般的工业控制设备,但不适合高安全性和高可靠性的特殊应用。如果您正在寻找一种经济实惠且性能稳定的解决方案,WA-SNTI塑料支撑柱是一个值得考虑的选择。总体而言,这款产品不仅提供了优秀的机械支撑性能,还具备良好的环境适应性和广泛的兼容性,能够满足大多数普通电子设备的需求。

973300365参数

参数
长*宽*高 39.5mm(长度)
零件状态 在售
包装方式 袋装

973300365厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

973300365数据手册

厂牌 PDF简要描述 下载
WURTH 其他工具 WURTH 973300365 973300365数据手册

973300365封装设计

查看详情并下载
Symbol
Footprint
3D Model
