0 633 604

产品分类: 其他工具
厂牌: HENGSTLER
产品描述: Hengstler计数器, 633系列, 5 → 12 V 直流电源, 电压输入
供应商型号: 331512
供应商: 欧时
标准整包数: 1
HENGSTLER 其他工具 0 633 604

0 633 604概述

    # Miniature PCB Mounting Hour Meter 技术手册解读

    1. 产品简介

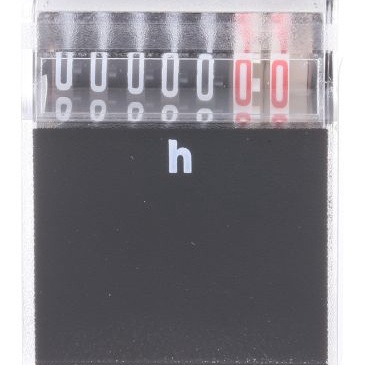

    Miniature PCB Mounting Hour Meter(微型PCB安装型小时计)是一种用于精确记录设备运行时间的小型电子设备。该产品主要用于需要长时间运行监控的应用场合,例如工业自动化、机械设备监测和车辆仪表盘等领域。它通过直流供电并具有独立的计时和脉冲输入功能,可提供精确的时间记录。
    主要功能
    - 小时计量:精确记录设备运行时间。
    - 脉冲输入:通过外部脉冲信号增加计数值。
    - 抑制模式:防止短暂断电导致的时间丢失。
    - 保护功能:IP65防护等级,适应多种工作环境。
    应用领域
    - 工业机械监控
    - 自动化生产线
    - 车辆仪表系统
    - 消费电子产品

    2. 技术参数


    以下是该产品的关键技术规格:
    | 参数 | 值 |

    | 供电电压范围 | 5-12Vdc ± 10% |
    | 输入电流消耗(平均) | 2mA |
    | 最大电流消耗(瞬态) | 25mA |
    | 温度范围 | -10°C 至 +60°C |
    | 防护等级 | IP65 |
    | 工作频率(脉冲输入) | 最大10Hz |
    | 脉冲宽度 | 31ms |
    | 外部抑制时间存储 | 支持 |
    注意事项
    - 供电电压超过5V时,需在脉冲输入引脚增加限流电阻。
    - 脉冲输入模式下,避免连续高频率操作以延长使用寿命。

    3. 产品特点和优势


    独特功能
    - 精确计量:每36秒生成一个计数脉冲,确保时间记录的准确性。
    - 抑制模式:通过短时间存储功能,在设备断电后仍能保留准确的时间数据。
    - 脉冲输入扩展:支持外部脉冲信号手动调整计数值,满足特殊应用场景需求。
    - 紧凑设计:适用于PCB安装,体积小巧,便于集成到各种设备中。
    市场竞争力
    - 高精度:优于同类产品,适用于对计量精度要求较高的工业场合。
    - 多功能性:集成多种功能模块,减少外围电路的设计复杂度。
    - 易用性:支持简单连接和操作,降低维护成本。

    4. 应用案例和使用建议


    应用案例
    - 工业机械监控:用于记录生产设备的实际运行时间,以便进行维护计划。
    - 车辆仪表系统:安装在发动机或车轴上,记录行驶里程或工作时间。
    - 消费电子设备:作为备用计时工具,记录设备累计运行时间。
    使用建议
    - 在高电压供电场景下,建议增加220nF电容以稳定输入信号。
    - 当使用脉冲输入功能时,确保频率不超过10Hz,并注意提供适当的休息时间以避免过热。
    - 若需要更高的计量精度,可考虑增加额外的保护电路以增强抗干扰能力。

    5. 兼容性和支持


    兼容性
    - 可直接连接至5-12V直流电源,也可通过适配器支持更高电压输入。
    - 其他接口标准化,易于与其他电子模块协同工作。
    厂商支持
    - 提供全面的技术文档和技术支持服务。
    - 定期更新产品规格,确保与最新行业标准一致。

    6. 常见问题与解决方案


    常见问题及解决方法
    1. 供电电压过高导致电流异常
    - 解决方案:在脉冲输入端串联限流电阻(计算公式为 \( R = \frac{\text{供电电压} - 4}{0.04} \) )。
    2. 设备无法正常启动
    - 检查供电电压是否符合要求(5-12V),确认连接正确无误。
    3. 脉冲输入功能失效
    - 确保输入频率低于10Hz,且每次脉冲之间有足够的间隔时间(至少50ms)。

    7. 总结和推荐


    综合评估
    Miniature PCB Mounting Hour Meter 是一款功能强大、设计精良的电子元件,特别适合需要高精度计时和灵活控制的应用场景。其紧凑的设计、稳定的性能以及多样化的功能使其在市场上具备显著的竞争优势。
    推荐意见
    强烈推荐给对时间记录有严格要求的工业用户。尽管初始投资略高于普通小时计,但其长期稳定性、可靠性以及功能性能够带来更高的性价比。无论是生产制造还是设备维护,这款产品都将是不可或缺的理想选择。

0 633 604参数

参数
安装方式 PCB安装

0 633 604厂商介绍

HENGSTLER是一家德国公司,专注于工业自动化领域,提供高质量的传感器、编码器、计数器、显示器和控制器等产品。其主营产品分类包括:

1. 传感器:包括电感式、电容式、光电式等多种类型的传感器,用于检测物体的存在、位置、速度等信息。
2. 编码器:提供增量式和绝对式编码器,用于测量旋转或直线运动的位置和速度。
3. 计数器:用于计数和控制生产过程中的零件数量。
4. 显示器:提供各种工业显示器,用于显示生产数据和操作界面。
5. 控制器:包括PLC和HMI等,用于控制和监控工业自动化系统。

HENGSTLER的产品广泛应用于包装、印刷、纺织、食品加工、物流等多个领域。其优势在于:

1. 高精度:产品具有高精度和高稳定性,能够满足高精度测量和控制的需求。
2. 可靠性:产品经过严格的质量控制和测试,具有高可靠性和耐用性。
3. 定制化:提供定制化解决方案,满足客户的特定需求。
4. 技术支持:提供专业的技术支持和售后服务,帮助客户解决技术问题。

0 633 604数据手册

厂牌 PDF简要描述 下载
HENGSTLER 其他工具 HENGSTLER 0 633 604 0 633 604数据手册

0 633 604封装设计

查看详情并下载
Symbol
Footprint
3D Model
