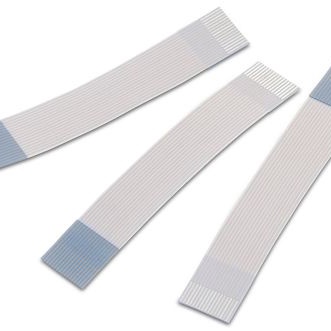

687735100002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6877 系列, 35 路
供应商型号: BN-687735100002
供应商: 海外现货
标准整包数: 1
WURTH 扁平带状线缆 687735100002

687735100002概述

    零件类型:零插拔力(ZIF)连接器和平柔性电缆(FFC)

    1. 产品简介


    零插拔力(Zero Insertion Force, ZIF)连接器和平柔性电缆(Flexible Flat Cable, FFC)是用于高效传输信号和电源的高可靠性电子元件。这类产品广泛应用于消费电子、工业自动化、医疗设备、计算机和通信设备等领域。本文将重点介绍ZIF连接器和FFC电缆的技术规格、特点、应用案例及支持服务。

    2. 技术参数


    ZIF连接器
    - 接触镀层:100微英寸锡覆盖50微英寸镍
    - 燃烧等级:UL94-VO
    - 工作温度范围:-25°C至+85°C
    - 防火认证:E323964
    - 最大工作电压:125V
    - 最大电流额定值:1A
    - 使用寿命:25次插拔
    - 插拔方式:侧装式表面贴装(SMT)底接触、顶接触
    - 尺寸:1.00毫米和0.50毫米间距
    - 包装:卷带包装
    - 质量合规:无铅和RoHS符合
    - 可用设计套件:设计工具包可选
    FFC电缆
    - 绝缘材料:聚对苯二甲酸乙二醇酯(PET)
    - 燃烧等级:UL子项目758
    - 接触镀层:锡
    - 寿命:20-25次插拔
    - 防火认证:E328849
    - 弯曲测试:180度>20次
    - 磨损测试:>10,000次
    - 拔出力测试:>20次
    - 工作电压:最大125V
    - 最大电流额定值:1A
    - 机械寿命:20-25次插拔
    - 符合标准:无铅和RoHS符合
    - UL型号:20706

    3. 产品特点和优势


    - ZIF连接器
    - 易于操作,无需使用较大的插入力,简化装配过程
    - 高可靠性,确保长期稳定运行
    - 能够承受广泛的温度变化
    - 多种规格尺寸,适用于各种不同应用
    - 灵活的底部接触和顶部接触设计
    - 垂直和平面安装选择
    - 低剖面版本提供更多的空间利用率
    - FFC电缆
    - 高柔性,具有优秀的弯曲能力
    - 轻巧且耐用,减少组装重量
    - 确保电气性能,具有良好的抗磨损和弯曲特性
    - 适合狭小的空间安装
    - 环保材料,满足无铅和RoHS标准

    4. 应用案例和使用建议


    ZIF连接器
    - 应用案例:常见的应用包括笔记本电脑显示屏连接器、平板显示器、打印机喷墨头和工业控制面板。
    - 使用建议:确保正确的插拔力,遵循制造商建议的次数以维持连接器的可靠性和使用寿命。对于频繁使用的应用,推荐选用具有更多插拔次数的高级型号。此外,保持周围环境温度稳定,以减少热冲击对连接器的影响。
    FFC电缆
    - 应用案例:这些电缆通常用于移动设备、LCD显示屏背光灯、键盘连接以及便携式电子设备内部布线。
    - 使用建议:在选择FFC电缆时,考虑所需的弯曲半径和使用寿命。对于长时间使用的高负载应用,选择更耐用的型号。同时,应确保正确的连接方式,以避免因过度拉伸导致损坏。

    5. 兼容性和支持


    - ZIF连接器:兼容多种插座设计,适用于SMT电路板。提供详尽的设计文档和装配指南,确保与其它组件无缝集成。
    - FFC电缆:适用于大多数标准FPC(柔性印刷电路)插座,提供多种长度和针数选项。建议与相应的连接器一同购买,以确保最佳匹配。

    6. 常见问题与解决方案


    - 问题:连接器在插拔过程中出现接触不良现象。
    - 解决方案:检查接触点是否有污垢或氧化物,使用适当的方法清洁。如果需要,请参考手册中的清洁指南。
    - 问题:FFC电缆在弯曲时容易断裂。
    - 解决方案:确保所选电缆的弯曲半径大于制造商推荐的最小值。同时,在弯曲过程中施加适当的张力,避免反复在同一位置弯折。

    7. 总结和推荐


    综上所述,WE-ONLINE的ZIF连接器和FFC电缆具备多项优秀特性和广泛的应用场景。它们不仅提供了高可靠性和灵活性,还符合行业标准和环保要求。无论是初次设计还是改版升级,这两款产品都是理想的选择。基于其出色的性能和广泛的适用性,强烈推荐这些产品在各类电子设计中使用。
