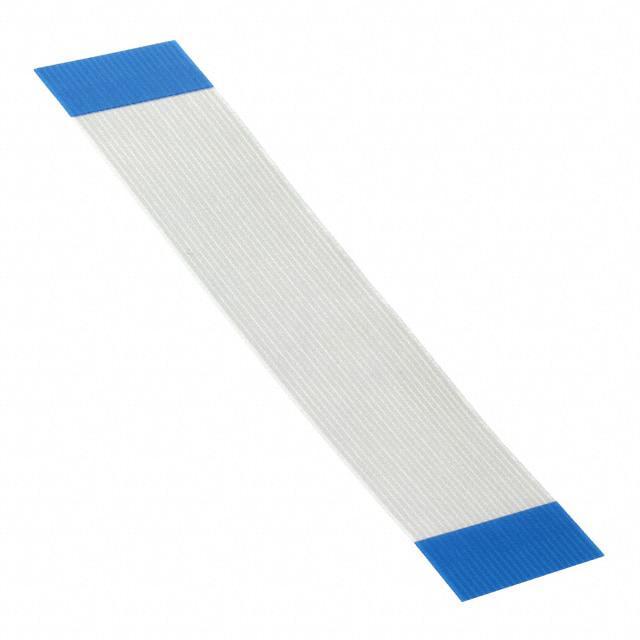

686622100001

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, WR-FFC 系列, 22 路
供应商型号: ET-2520300
供应商: 海外现货
标准整包数: 1
WURTH 扁平带状线缆 686622100001

686622100001概述

    WR-FFC Flat Flexible Cable 技术手册解析

    1. 产品简介


    产品类型: WR-FFC Flat Flexible Cable(柔性扁平电缆)
    主要功能: 灵活连接两个电子设备之间的信号传输
    应用领域: 广泛应用于消费电子产品、通讯设备、计算机硬件等

    2. 技术参数


    | 参数 | 规格 |

    | 引脚数 | 22个 |
    | 引脚间距(P) | 1 mm ±0.08mm |
    | 总引脚长度(Pt) | 21 mm ±0.1mm |
    | 长度(L) | 100 mm ±3mm |
    | 宽度(W) | 23 mm ±0.1mm |
    | 边缘距(M) | 1 mm ±0.12mm |
    | 导线宽度(Cw) | 0.7 mm ±0.03mm |
    | 导线厚度(Ct) | 0.035 mm ±0.01mm |
    | 防护带长度(D1, D2) | 10 mm ±2mm |
    | 剥离长度(S1, S2) | 5 mm ±1mm |
    | 防护带厚度(St) | 0.225 mm ±0.01mm |
    | 绝缘层厚度(Ft) | 0.043 mm ±0.01mm |
    电气特性:
    - 工作电压:60V
    - 额定电流:1A最大
    - 绝缘电阻:1000 MΩ最小
    - 耐压能力:1分钟无击穿 500V (AC)
    - 导体电阻:1.09 Ω/m最大
    - 接触电阻:20 mΩ最大
    机械特性:
    - 绝缘材料伸长率:60%最小
    - 拉伸强度:35 N/mm²最小
    - 弯曲测试:180° 20次最小
    - 磨损测试:10000次最小
    环境特性:
    - 操作温度范围:-30°C 至 +105°C
    - 温度等级:110°C x 96小时
    - 湿度等级:40°C, 95%RH x 96小时
    认证:
    - RoHS合规 [2011/65/EU&2015/863]
    - REACH合规 [(EC)1907/2006]
    - cULus认证 E328849

    3. 产品特点和优势


    - 高可靠性: 可承受2000万次插拔操作,适合频繁使用的场合
    - 灵活耐用: 具有出色的柔韧性和耐磨性,适用于紧凑空间
    - 宽温度范围: 在极端温度环境下依然保持稳定性能
    - 安全环保: 符合RoHS和REACH标准,无有害物质

    4. 应用案例和使用建议


    应用场景:
    - 消费电子产品(如手机、平板电脑)
    - 通讯设备(如路由器、交换机)
    - 计算机硬件(如主板、显卡)
    使用建议:
    - 由于是柔性材料,建议在安装时避免过度弯折以防止损坏
    - 在高温或潮湿环境中使用时,应特别注意保护措施
    - 在焊接过程中遵循规定的焊锡曲线以保证焊接质量

    5. 兼容性和支持


    兼容性:
    - 与Würth Elektronik eiSos GmbH & Co. KG配套工具和组件兼容
    支持和服务:
    - 提供详细的技术资料和客户支持服务
    - 产品变更通知(PCN)和停产通知(PTN)及时发布

    6. 常见问题与解决方案


    问题1:如何确保插拔过程中的稳定性?
    - 解决方案: 使用推荐的焊锡曲线进行焊接,并在频繁使用后定期检查接触点情况。
    问题2:如何在极端环境下确保其正常工作?
    - 解决方案: 在极端温度或湿度条件下,应避免长时间暴露并采取适当的防护措施。

    7. 总结和推荐


    总结:
    - WR-FFC Flat Flexible Cable 是一款适用于多种应用场景的高性能柔性扁平电缆。其高可靠性、灵活性以及良好的机械和电气特性使其成为市场上的佼佼者。
    推荐:
    - 该产品非常适合需要在紧凑空间内进行信号传输的应用场合。其广泛的应用领域和优异的表现使其成为广大电子设备制造商的首选之一。
    通过以上内容的详细介绍,我们相信读者能够对WR-FFC Flat Flexible Cable有更深入的理解,并在实际应用中获得更好的效果。

686622100001参数

参数
长*宽*高 100.08mm(长度)*23mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 袋装
