65503503515305

产品分类: 同轴线缆
厂牌: WURTH

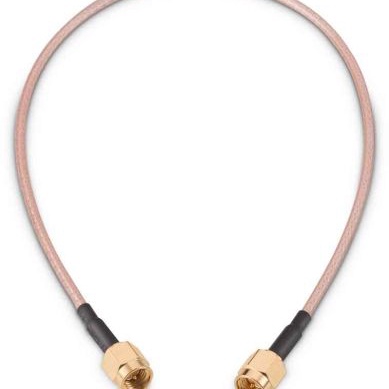

产品描述: Wurth Elektronik RG316同轴电缆, 152.4mm长, SMA公插转SMA公插, 50 Ω, 白色
供应商型号: 3583917
供应商: 海外现货
标准整包数: 1

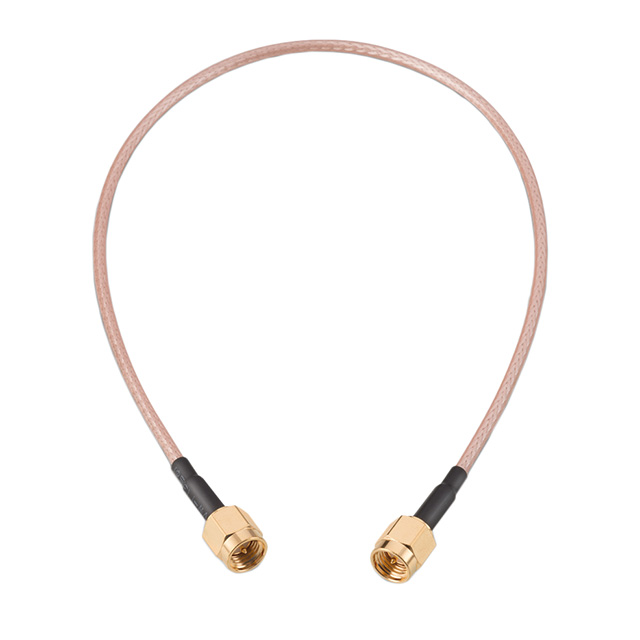

WURTH 同轴线缆 65503503515305

65503503515305概述

    #

    产品简介


    本篇技术手册介绍的是Würth Elektronik eiSos GmbH & Co. KG公司生产的型号为65503503515305的SMA直插式插头对SMA直插式插头的柔性电缆组件(RG316/WR-CXASY)。该电子元器件专为一般电子设备设计,主要用于需要连接不同组件或模块之间的高频信号传输。适用于通信设备、无线电台、卫星通信系统、测试仪器等多种场合。

    技术参数


    尺寸规格
    - 长度:152.4 mm
    - 外径:2.49 mm
    - 工作温度范围:-55°C 至 +165°C
    材料规格
    - 绝缘材料:PTFE(聚四氟乙烯)
    - 接触点材料:黄铜
    - 接触点电镀层:金,最小厚度0.76 µm覆盖镍
    - 外壳材料:黄铜
    - 外壳电镀层:金,最小厚度0.076 µm覆盖镍
    - 锁定环材料:不锈钢
    - 密封圈材料:硅橡胶
    - 热缩管材料:PE
    电气特性
    - 阻抗:50Ω(从直流到6 GHz)
    - 频率范围:直流到6 GHz
    - 电压驻波比(VSWR):最大值为1.3
    - 插入损耗(IL):最大值为0.7 dB
    - 绝缘电阻:5000 MΩ(直流500V,120秒内)
    - 耐受电压:交流500V(60秒内),最小值为750 VRMS
    - 工作电压:交流250V(RMS)
    机械特性
    - 中心触点保持力(轴向):最小值为26.7 N
    - 插拔循环次数:500次
    - 紧固螺母保持力:最小值为267 N
    - 推荐拧紧扭矩:57 Ncm
    - 最小弯曲半径:12.7 mm
    - 电缆保持力:44.5 N
    包装规格
    - 包装方式:袋装
    - 每包数量:10个
    典型衰减
    - 频率范围:0 GHz 到 6 GHz
    - 衰减量:最大值约为0.7 dB/100英尺

    产品特点和优势


    这款SMA直插式插头对SMA直插式插头的柔性电缆组件具有多种独特功能和优势:
    - 高可靠性:采用高质量的黄铜和不锈钢材料,确保长期稳定运行。
    - 宽工作温度范围:能够在极端环境下正常工作,满足各种恶劣条件下的需求。
    - 良好的电气性能:提供优异的电气连接质量和稳定性,特别适合高频应用场合。
    - 易于安装:结构紧凑且轻便,方便在狭小空间内安装。

    应用案例和使用建议


    该电子元器件可广泛应用于通信设备、无线电台、卫星通信系统、测试仪器等领域。例如,在移动通信基站中作为天线与射频收发模块之间的连接部件,确保稳定的信号传输。具体使用时,应注意:
    - 安装注意事项:避免对插头施加过度的机械压力,以防损坏接触点。
    - 环境因素:确保在规定的温度范围内使用,避免过热或过冷引起的故障。
    - 清洁与维护:使用适当的清洁剂进行清洗,以防止损坏插头表面镀层。

    兼容性和支持


    该产品与其对应的Würth Elektronik eiSos GmbH & Co. KG工具兼容。若需更详细的技术支持或维护服务,请联系公司的销售工程师或客服团队。此外,公司会定期提供关于产品的技术更新和变更通知。

    常见问题与解决方案


    在实际使用过程中,用户可能会遇到以下问题及其相应的解决方法:
    1. 插头连接不稳固:检查插头是否有损伤或磨损,必要时更换新的插头。
    2. 电气性能下降:确认插头是否符合原厂规范,如不符合,则需更换新的插头。
    3. 清洁后失效:确认所用的清洁剂是否适合此类型插头,避免使用腐蚀性强的化学试剂。

    总结和推荐


    综上所述,这款由Würth Elektronik eiSos GmbH & Co. KG公司生产的SMA直插式插头对SMA直插式插头的柔性电缆组件具有出色的电气性能和高可靠性,是适用于多种场合的理想选择。强烈推荐用于需要可靠高频信号传输的应用环境中,但请注意不要用于安全要求极高的应用场合。

65503503515305参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 散装,袋装

65503503515305厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

65503503515305数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 65503503515305 65503503515305数据手册

65503503515305封装设计

查看详情并下载
Symbol
Footprint
3D Model
