首页  >  产品百科  >  687610050002

687610050002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6876 系列, 10 路, 白色
供应商型号: ET-1908516
供应商: 海外现货
标准整包数: 1

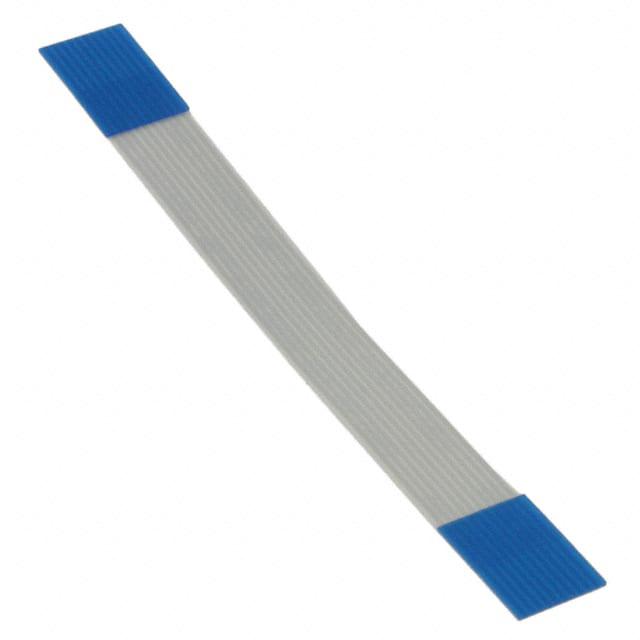

WURTH 扁平带状线缆 687610050002

687610050002概述

    WR-FFC Flat Flexible Cable 技术手册

    产品简介


    WR-FFC Flat Flexible Cable 是一种设计用于通用电子设备的柔性电缆。它的主要功能是实现电子设备内部及之间的连接。此款电缆因其轻薄柔韧的特性,广泛应用于消费电子、医疗设备、通讯设备等领域,如智能手机、平板电脑、可穿戴设备等。

    技术参数


    以下是WR-FFC Flat Flexible Cable的关键技术参数:
    - 引脚数:10
    - 节距(Pitch):0.5 mm ± 0.05 mm
    - 总节距(Pitch Total):4.5 mm ± 0.08 mm
    - 长度(Length):50 mm ± 3 mm
    - 宽度(Width):5.5 mm ± 0.08 mm
    - 引脚边缘距(Margin):0.5 mm ± 0.08 mm
    - 导体宽度(Conductor Width):0.3 mm ± 0.02 mm
    - 导体厚度(Conductor Thickness):0.05 mm ± 0.01 mm
    - 支撑带长度1(Support Tape Length 1):8 mm ± 2 mm
    - 支撑带长度2(Support Tape Length 2):8 mm ± 2 mm
    - 剥离长度1(Strip Length 1):4 mm ± 1 mm
    - 剥离长度2(Strip Length 2):4 mm ± 1 mm
    - 支撑带厚度(Support Tape Thickness):0.225 mm ± 0.01 mm
    - 绝缘厚度(Insulation Thickness):0.043 mm ± 0.01 mm
    - 额定电流(Rated Current):0.5 A 最大
    - 工作电压(Working Voltage):60 V
    - 绝缘电阻(Insulation Resistance):500 V (DC) 1000 MΩ/m 最小
    - 耐压(Withstanding Voltage):1 分钟无击穿 500 V (AC)
    - 导体电阻(Conductor Resistance):1.4 Ω/m 最大
    - 接触电阻(Contact Resistance):20 mΩ 最大
    - 操作温度范围(Operating Temperature Range):-30°C 至 +105°C
    - 耐热性(Heat Resistance):110°C x 96 小时
    - 阻燃等级(Flammability Rating):UL SUB.758

    产品特点和优势


    WR-FFC Flat Flexible Cable 具有以下显著特点:
    - 高耐用性:可以承受高达20万次的插拔循环,确保长期可靠的工作。
    - 优异的电气性能:低接触电阻和高绝缘电阻保证了信号传输的稳定性和安全性。
    - 轻薄柔韧:材料为PET,白色和蓝色保护层使其更适用于需要空间紧凑的应用场合。
    - 环保认证:符合RoHS和REACH标准,满足环保要求。
    - 良好的机械性能:高强度和抗撕裂能力,适合于恶劣环境下的使用。

    应用案例和使用建议


    这款柔性电缆被广泛应用于智能手机和平板电脑的内部连接,以及医疗设备中的传感器连接。为了更好地利用这一产品的优势,建议如下:
    - 环境适应性:由于具有宽广的操作温度范围,可以在多种环境下使用。
    - 可靠性:长时间使用的客户需要定期检查以确保最佳性能。
    - 防护措施:在安装和使用过程中需注意避免机械损伤,以免影响使用寿命。

    兼容性和支持


    - 兼容性:WR-FFC Flat Flexible Cable 通常与配套工具和接头一起使用,但也可根据客户具体需求进行定制。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术支持和售后服务,包括咨询和培训服务。

    常见问题与解决方案


    - 问题1:长期使用后电缆是否会出现疲劳现象?
    - 解决方案:建议定期检查电缆状态,如有必要更换新的电缆以保持最佳性能。
    - 问题2:在高温环境中使用是否有影响?
    - 解决方案:应确保在规定的温度范围内使用,并定期进行性能测试。
    - 问题3:如何防止绝缘层损坏?
    - 解决方案:应避免尖锐物体划伤,并确保正确安装。

    总结和推荐


    WR-FFC Flat Flexible Cable 在其类别中表现优异,提供了出色的耐用性、电气性能和机械强度。对于需要高可靠性和环境适应性的应用场景,如消费电子、医疗设备等,这款产品是一个值得推荐的选择。其广泛的适用范围和高标准的质量控制确保了它在多种场合下的卓越表现。

687610050002参数

参数
长*宽*高 50.04mm(长度)*5.5mm(宽度)
零件状态 在售
包装方式 散装

687610050002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687610050002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687610050002 687610050002数据手册

687610050002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8638 ¥ 32.649
10+ $ 3.4002 ¥ 28.7317
50+ $ 3.1259 ¥ 26.4143
100+ $ 2.8529 ¥ 24.1074
250+ $ 2.6033 ¥ 21.9982
库存: 81
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.64
