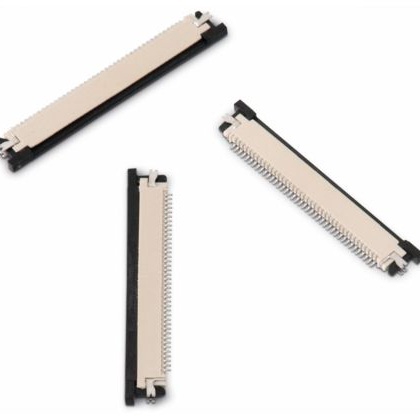

687134183622

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距34p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: BN-687134183622
供应商: 海外现货
标准整包数: 1
WURTH FFC/FPC连接器 687134183622

687134183622概述


    产品简介


    本文介绍的是Würth Elektronik eiSos GmbH & Co. KG推出的687126183622型号的0.50mm SMT ZIF水平低轮廓顶接触WR-FPC电子元器件。这款元器件属于表面贴装型零插入力(ZIF)连接器,设计用于通用电子产品中。它具有26个引脚,提供顶部接触,适合扁平柔性电缆(FFC)和柔性印刷电路(FPC)的应用。这种连接器广泛应用于消费电子、通信设备、计算机及周边设备等领域。

    技术参数


    尺寸
    - 长度 L: 18.7 mm ±0.10 mm
    - 长度 L1: 13.6 mm ±0.10 mm
    - 引脚间距 P: 0.5 mm
    - 引脚到引脚(中间): 12.5 mm
    - 标准极性: 26引脚
    材料
    - 绝缘材料: LCP
    - 动作材料: PA 6T
    - 接触材料: 磷青铜
    - 接触电镀: 120 µ"锡覆盖30 µ"镍
    - 焊接端子材料: 黄铜
    电气特性
    - 额定电流: 0.4 A
    - 工作电压: 50 V (AC)
    - 耐受电压: 250 V (AC)(1分钟)
    - 接触电阻: ≤ 30 mΩ
    - 绝缘电阻: ≥ 100 MΩ
    环境条件
    - 工作温度范围: -25°C 到 +85°C

    产品特点和优势


    该连接器具备多个显著优势:
    - 零插入力(ZIF): 允许快速轻松地连接和断开柔性电缆,而无需额外工具。
    - 高可靠性: 超过20次插拔寿命,确保长期稳定运行。
    - UL认证: 拥有UL323964认证,符合全球安全标准。
    - 耐高温: 能在-25°C到+85°C的宽温度范围内正常工作。
    - 低轮廓设计: 适合空间受限的设计需求,减少占用体积。
    - 环保材料: 使用无卤素的环保材料,符合RoHS标准。

    应用案例和使用建议


    这款连接器适用于需要快速、可靠连接的电子设备中。例如,在智能手机、平板电脑、笔记本电脑的柔性连接、医疗设备的数据传输、汽车导航系统以及各种消费电子设备中,都能看到它的身影。使用时应注意:
    - 在安装过程中避免过度弯曲或施加外力,以免损伤连接器。
    - 保持连接器清洁,避免灰尘、污垢进入。
    - 定期检查连接器状态,以保证长时间的正常使用。

    兼容性和支持


    该产品是为配合Würth Elektronik eiSos系列的产品使用而设计的,使用其他品牌的产品可能会导致兼容性问题。Würth Elektronik eiSos GmbH & Co. KG提供了详尽的技术文档、预置的焊接曲线和操作指南,以确保客户能够正确使用这些产品。若需要进一步的技术支持或帮助,可以联系现场销售工程师或内部销售人员。

    常见问题与解决方案


    问题1:如何确保连接器的正确焊接?
    解答: 必须遵循WE公司的焊接规范,确保温度曲线符合指定标准,否则可能导致保修失效。不合规的焊接方式需要自行验证并承担风险。
    问题2:如何进行清洁和保养?
    解答: 连接器不适合浸泡清洗,建议采用挥发性溶剂进行轻柔擦拭,避免对功能性区域造成损伤。
    问题3:如何处理存储问题?
    解答: 产品应在原始包装中存放,并在有效期内使用,以确保良好的可焊性。未在规定时间内使用的部分可能无法保证100%的可焊性。

    总结和推荐


    总的来说,687126183622型号的0.50mm SMT ZIF水平低轮廓顶接触WR-FPC连接器以其出色的电气性能、高可靠性以及广泛的适用性成为市场上的一款优质选择。无论是对于需要灵活连接的小型化电子产品还是要求高性能连接的工业应用,都是值得信赖的选择。强烈推荐在满足上述条件的应用中使用该款产品。

687134183622参数

参数
额定电流 400mA
扁平柔性类型 -
板上高度 -
端接 -
外壳颜色 -
间距 500μm
针脚数 -
连接器/触头类型 -
触头镀层
安装方式 贴片安装

687134183622厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687134183622数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687134183622 687134183622数据手册

687134183622封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.3275 ¥ 28.3836
100+ $ 3.1944 ¥ 27.2482
250+ $ 3.0613 ¥ 26.1129
500+ $ 2.9282 ¥ 24.9775
库存: 30
起订量: 29 增量: 0
交货地:
最小起订量为:10
合计: ¥ 283.83
直接购买
加入购物车
