744630

产品分类: 其他工具
厂牌: WURTH

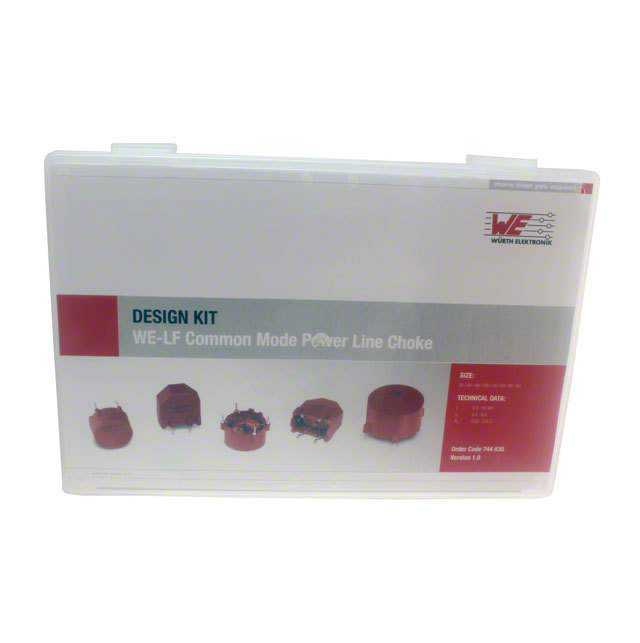

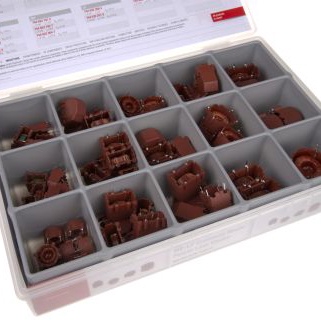

产品描述: Wurth Elektronik, 72件 电感器套件, 最大电感50μH, 内含电流补偿扼流圈
供应商型号: 732-10147-ND
供应商: Digi-Key
标准整包数: 1
WURTH 其他工具 744630

744630概述

    Design Kit Common Mode Chokes WE-LF 技术手册

    产品简介


    设计套件中的共模扼流圈(Common Mode Chokes)是一种专为电源线设计的电流补偿扼流圈,型号为WE-LF。该套件包含36个不同规格的共模扼流圈,覆盖了从0.4 mH到50 mH的电感值范围。这些产品主要用于电力系统的噪声抑制、电磁干扰(EMI)控制和电源稳定等领域,广泛应用于工业自动化、通信系统、医疗设备、汽车电子等场合。

    技术参数


    - 电感值:0.4 mH 至 50 mH
    - 封装类型:通孔(THT)
    - 额定电流:最大3.6 A
    - 直流电阻:0.02 Ω 至 2.6 Ω
    - 工作电压:250 V AC
    - 绝缘测试电压:1.5 kV AC
    - 尺寸:多个型号有不同的尺寸,具体见下表
    | Order Code | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Inductance (mH) | Rated Current (A) | DC Resistance (Ω) |
    |
    | 7446120027 | 18.5 | 13.5 | 20.5 | 10.0 | 3.0 | 0.6 | 15.0 | 27 | 0.4 | 1.20 | 250 V AC |
    | 7446120039 | 18.5 | 13.5 | 20.5 | 10.0 | 3.0 | 0.6 | 15.0 | 39 | 0.4 | 1.70 | 250 V AC |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    这些共模扼流圈的主要特点是高效率的噪声抑制能力,能够在广泛的电流和电感范围内保持稳定的性能。此外,它们具有较高的绝缘耐压等级(1.5 kV AC),确保在高压环境下安全可靠地运行。由于其灵活的设计和多样化的型号选择,适用于多种应用场景,从而提升产品的市场竞争力。

    应用案例和使用建议


    应用案例:
    1. 工业自动化系统:用于电源线的噪声抑制,提高设备的可靠性。
    2. 通信系统:保护敏感的电信设备免受高频干扰。
    3. 医疗设备:确保医疗设备的稳定运行,避免电磁干扰影响设备性能。
    使用建议:
    - 在选择合适的型号时,应根据实际应用场景的电流和电感需求来确定,以确保最佳效果。
    - 安装时应注意正确方向,避免反向安装导致性能下降。

    兼容性和支持


    这些共模扼流圈与市场上主流的电路板设计和连接器兼容。厂商提供详尽的技术支持文档,用户可以通过官方网站或客服渠道获取相关的技术支持和服务。

    常见问题与解决方案


    问题1:产品无法正常工作。
    解决方案:检查电路连接是否正确,确保没有短路或断路。如果仍有问题,联系技术支持寻求帮助。
    问题2:发热严重。
    解决方案:检查负载电流是否超过额定值。如果电流过大,需要更换更高额定电流的产品。
    问题3:产品损坏。
    解决方案:如果在使用过程中出现物理损坏,应立即停止使用并联系售后支持。

    总结和推荐


    综上所述,Design Kit Common Mode Chokes WE-LF 是一款性能优异、功能强大的共模扼流圈,具备高效的噪声抑制能力和广泛的适用范围。鉴于其优秀的特性和广泛的应用场景,我们强烈推荐将其用于各种电力系统的噪声控制和电磁干扰管理。

744630参数

参数
安装方式 通孔安装
零件状态 在售
