82536040

产品分类: 压敏电阻
厂牌: WURTH
产品描述: 8V 30A 1 6.4V 96V 5.5V 4V 100mJ 200pF@1MHz 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 1636434
供应商: 海外现货
标准整包数: 10

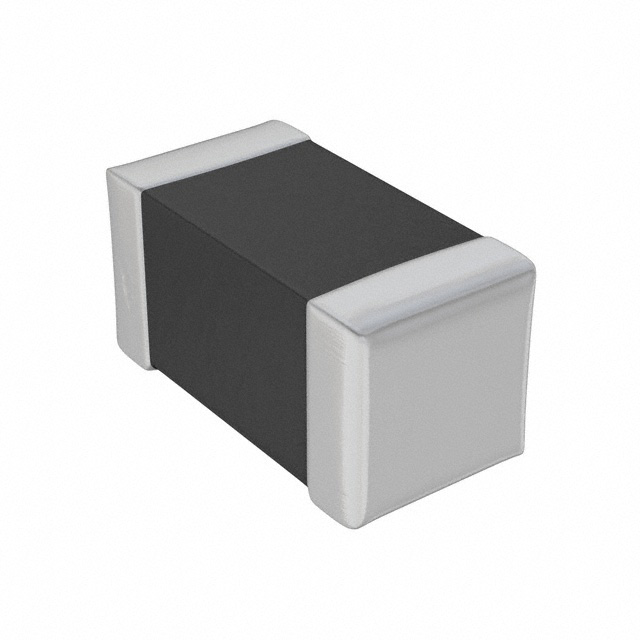

WURTH 压敏电阻 82536040

82536040概述

    电子元器件技术手册:WE-VS SMT 变阻器

    产品简介


    本产品为WE-VS SMT变阻器(型号:82536040),是一款专为通用电子设备设计的片式贴装压敏电阻。其主要功能是在电路过电压情况下提供瞬时保护,确保电路安全稳定运行。适用于各类消费电子产品、通信设备、汽车电子等领域的电路保护。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 1.6 ± 0.15 x 0.8 ± 0.1 mm |
    | 推荐焊盘尺寸 | 0.7 x 0.75 mm |
    | AC操作电压 | 最大4 V |
    | DC操作电压 | 最大5.5 V |
    | 压敏电压 | 21 V(峰值脉冲电流 8/20 μs) |
    | 峰值脉冲电流 | 30 A(8/20 μs) |
    | 能量吸收能力 | 0.1 J(10/1000 μs) |
    | 输入电容 | 200 pF(1 kHz) |
    | 环境温度范围 | -40 至 +85 °C |

    产品特点和优势


    WE-VS SMT变阻器具有以下显著特点和优势:
    - 高可靠性:适用于各种恶劣环境,提供出色的电路保护。
    - 低电容:200 pF的输入电容可有效减少信号干扰,适合高频应用。
    - 宽工作温度范围:可在-40至+85°C的温度范围内稳定工作,适应性强。
    - 环保材料:符合RoHS、REACH及无卤素标准,满足现代电子设备的环保要求。

    应用案例和使用建议


    - 消费电子:保护手机、平板电脑等便携式设备的电源线路免受过电压损害。
    - 通信设备:为路由器、交换机等网络设备提供防雷击保护。
    - 汽车电子:保护车载电子设备不受电涌影响,提高行车安全性。
    使用建议:
    - 热管理:建议在温度不超过+85°C的情况下使用。
    - 静电防护:在装配过程中需注意防静电措施,避免对元件造成损坏。
    - 正确焊接:严格按照规定的焊接曲线进行回流焊,以确保元件可靠连接。

    兼容性和支持


    - 兼容性:WE-VS SMT变阻器采用标准化尺寸,易于与主流PCB设计兼容。
    - 技术支持:Würth Elektronik提供全面的技术支持,包括售前咨询、售后技术支持及培训服务。

    常见问题与解决方案


    1. Q:如何选择合适的焊接曲线?
    - A:请参考手册中提供的回流焊曲线图,根据具体厚度选择合适的焊接参数。
    2. Q:长时间存储后出现接触不良怎么办?
    - A:建议在12个月内使用,并注意存放在阴凉干燥处。
    3. Q:在极端条件下使用会出现哪些问题?
    - A:若使用条件超出规范,可能会影响元件寿命,建议预评估并在实际使用中监控元件状态。

    总结和推荐


    WE-VS SMT变阻器以其出色的性能和广泛的应用范围,在众多同类产品中脱颖而出。适用于需要高效、可靠电路保护的应用场合。强烈推荐给需要高质量电路保护解决方案的设计工程师。但需要注意的是,该产品并不适合用于涉及人身安全的高可靠性应用场景,例如航空航天、军事、医疗等领域。在这些特定应用中,必须执行专门的安全评估协议。

82536040参数

参数
压敏电压 8V
不同频率时的电容 200pF@1MHz
最小压敏电压 6.4V
最大直流电压 5.5V
最大交流电压 4V
电路数 1
浪涌电流 30A
能量 100mJ
最大压敏电压 96V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

82536040厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

82536040数据手册

厂牌 PDF简要描述 下载
WURTH 压敏电阻 WURTH 82536040 82536040数据手册

82536040封装设计

查看详情并下载
Symbol
Footprint
3D Model
