9774025151R

产品分类: 机架/存储/外壳
厂牌: WURTH

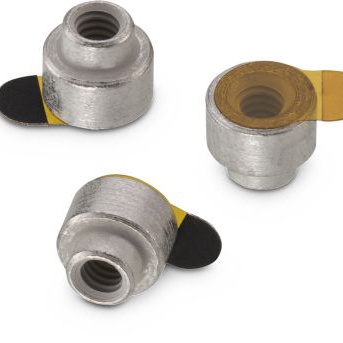

产品描述: Wurth Elektronik 钢圆体隔离柱, 2.5mm高
供应商型号: 1768214
供应商: 海外现货
标准整包数: 10
WURTH 机架/存储/外壳 9774025151R

9774025151R概述


    产品简介


    WA-SMSI SMT Steel Spacer with Internal Thread 是一款专门设计用于一般电子设备中的机械元件。该产品属于SMT(表面贴装技术)类型,具有内部螺纹结构,可用于各种电路板设计中,提供稳定的固定点和支撑。它的主要功能是作为连接器、安装座或其他电子组件的固定元件。适用范围广泛,适用于消费电子、通信设备、工业控制等领域。

    技术参数


    | 参数 | 值 | 单位 | 公差 |
    ||
    | 长度 L | 2.5 | mm | ±0.1mm |
    | 材料 | 钢
    | 表面 | 锡
    | 焊膏厚度 | 150 μm | 最小值
    | 紧固扭矩 | 0.35 | Nm | 最大值 |
    | 工作温度范围 | -55 到 +150 | °C
    | 存储条件 | 温度 < 40°C; 湿度 < 75%RH
    | 贴装带宽度 | 24 | mm

    产品特点和优势


    WA-SMSI SMT Steel Spacer with Internal Thread 以其高强度和耐用性著称,能够在广泛的温度范围内稳定工作。它的主要优势包括:
    - 高可靠性:适合长期使用的可靠性和稳定性。
    - 易于集成:采用标准SMT技术,方便自动化生产。
    - 兼容性强:与多种电子元件和设备兼容,适应性强。
    - 防潮性能好:能够在较高湿度环境中保持稳定性能。
    - 环保合规:符合RoHS、REACH和无卤素要求,绿色安全。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:作为手机、平板电脑等设备的固定元件,增强结构稳定性。
    2. 通信设备:用于路由器、交换机等设备,提高结构强度。
    3. 工业控制:应用于工业自动化设备,确保安装稳固。
    使用建议
    - 在设计时需考虑盖带的翻边部分,特别是在多个SMT Spacer紧密相邻时,可能影响拾放机和自动光学检测(AOI)过程。
    - 确保使用正确的回流焊曲线和焊膏厚度,避免焊接缺陷。

    兼容性和支持


    该产品与其他电子元件和设备具有良好的兼容性。制造商提供全面的技术支持,包括详细的安装指南、回流焊曲线参考等。同时,客户可以通过电话或电子邮件联系技术支持团队,获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中焊膏涂抹不均匀 | 使用高质量焊膏并确保正确的涂抹工艺。 |
    | 零件在自动化过程中掉落 | 检查载带上的零件位置,确保安装正确。 |
    | 长时间存储导致零件受损 | 确保存储在规定的条件下,不超过12个月的存储期。 |

    总结和推荐


    WA-SMSI SMT Steel Spacer with Internal Thread 是一款高可靠性的机械元件,适用于多种电子设备的组装和固定。其优越的耐温性能和良好的环保特性使其成为市场上的理想选择。如果您需要一个稳定可靠的连接和固定解决方案,这款产品无疑是您的首选。强烈推荐在消费电子、通信设备和工业控制等领域使用此产品。

9774025151R参数

参数
长*宽*高 3.91mm(长度)*2.5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

9774025151R厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

9774025151R数据手册

厂牌 PDF简要描述 下载
WURTH 机架/存储/外壳 WURTH 9774025151R 9774025151R数据手册

9774025151R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 10.5344
20+ ¥ 10.2717
50+ ¥ 7.8504
100+ ¥ 7.4981
250+ ¥ 7.3105
库存: 230
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 205.43
