885012206083

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 1nF ±10% X7R 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 2495178
供应商: 海外现货
标准整包数: 10

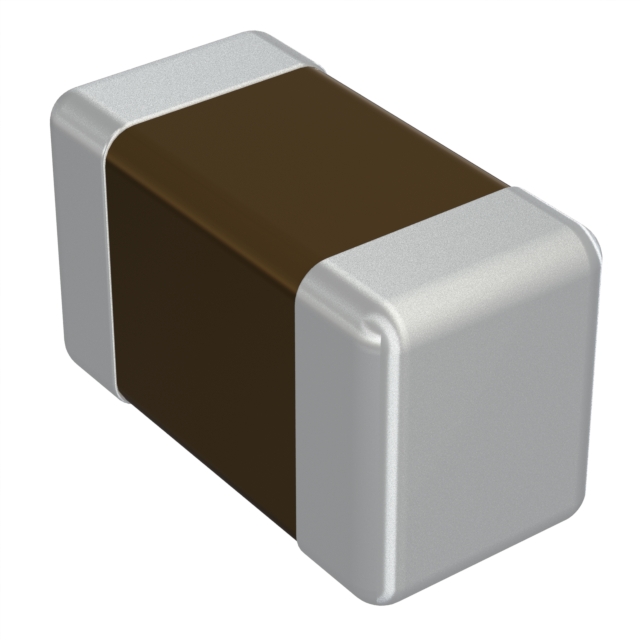

WURTH 陶瓷电容 885012206083

885012206083概述

    高品质陶瓷电容器技术手册

    1. 产品简介


    本文介绍的是来自Würth Elektronik eiSos GmbH & Co. KG公司的0603尺寸陶瓷电容器(型号为WCAP-CSGP),适用于一般电子设备。这类电容器属于X7R型II类陶瓷电容器,以其广泛的温度系数范围、良好的绝缘性能和高可靠性而著称。这些电容器常用于消费电子、通信设备和工业控制等领域。

    2. 技术参数


    - 尺寸:[mm] 长度:1.6 ±0.1;宽度:0.80 ±0.07;高度:0.8 ±0.1。
    - 推荐焊盘图案:[mm] 2.3;0.8;0.7;1.0;2.4;0.8。
    - 电气特性:
    - 容量:1nF ±10%。
    - 工作电压:最大50V(DC)。
    - 损耗因子:最大2.5%。
    - 绝缘电阻:最小10 GΩ。
    - 存储条件:温度范围为5 °C至35 °C,湿度范围为10%至75%。
    - 预处理条件:对于II类MLCC,在150 ±10 °C下预热1小时后,需放置于室温下24 ±2小时后才能进行测量。

    3. 产品特点和优势


    - 温度系数:±15%的最大变化,确保在广泛温度范围内保持稳定性能。
    - 耐振动性:在三个方向上承受高达2小时的振动测试,适用于严苛的工业环境。
    - 环保特性:符合RoHS标准,无卤素设计,满足现代电子产品对环保的要求。
    - 可靠性高:具有高绝缘电阻和低损耗因子,适合在高可靠性要求的应用中使用。

    4. 应用案例和使用建议


    - 应用案例:这类电容器可应用于消费电子设备、通信模块、电源管理电路等。它们被广泛用于便携式设备和各类工业自动化设备中。
    - 使用建议:为避免机械应力对电容器造成损坏,建议将电容器布置在PCB板上时远离边缘、槽口和其他可能产生应力的位置。同时,确保电容器的表面温度不超过最高工作温度,以保持其长期可靠性。

    5. 兼容性和支持


    该电容器支持再流焊和波峰焊接工艺,且符合国际标准如IPC/JEDEC J-STD-020E。制造商提供详细的技术支持文档和可靠性评估服务,帮助客户确保产品符合特定应用的需求。

    6. 常见问题与解决方案


    - 问题1:如何避免电容器遭受机械冲击?
    - 解决方案:确保电容器在运输过程中得到适当保护,安装时要小心轻放。

    - 问题2:电容器存储时间过长会影响性能吗?
    - 解决方案:建议存储期限不超过12个月,超过此期限的产品可能因终端退化导致焊接性能下降。

    7. 总结和推荐


    总的来说,这款X7R0603102K050DFCT10000型陶瓷电容器凭借其出色的温度稳定性、可靠性和环保特性,在众多应用中展现出色的表现。特别是对于需要在宽温度范围内工作的电子设备来说,是理想的选择。考虑到其卓越的性能和Würth Elektronik提供的全面技术支持,我们强烈推荐该产品用于各种工业及消费电子领域。

885012206083参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

885012206083厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012206083数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012206083 885012206083数据手册
