68610414122

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: 伍尔特 1mm间距4p FPC插头 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: ET-2520061
供应商: 海外现货
标准整包数: 1500

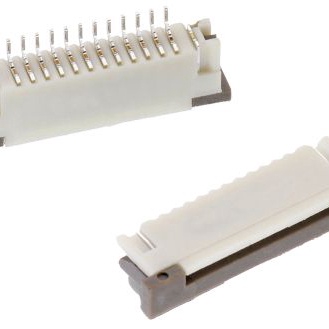

WURTH FFC/FPC连接器 68610414122

68610414122概述

    WR-FPC SMT ZIF Horizontal Technical Overview

    产品简介


    WR-FPC SMT ZIF(Zero Insertion Force)水平连接器是一种专为一般电子设备设计的顶部接触型电子元器件。该产品的主要特征是带有零插入力的柔性印刷电路(FPC)连接器,适用于多种通用电子设备。这些连接器特别适合需要频繁插拔且需保持良好电气性能的应用场景,例如消费电子、便携式设备及通信设备。

    技术参数


    - 尺寸:顶面接触,1.00毫米厚度
    - 引脚数:4个
    - 引脚中心间距:1.00毫米
    - 推荐焊盘图案尺寸:长度L1为9毫米,L2为5.15毫米
    - 材料属性:绝缘体材料为聚苯硫醚(PPS),阻燃等级达到UL94 V-0,颜色为米色;致动器材料也为PPS,阻燃等级同样达到UL94 V-0,颜色为黑色;触点材料为磷青铜,表面镀层为100微英寸的锡覆盖在50微英寸的镍上
    - 工作温度范围:-25°C 至 +85°C
    - 额定电流:1安培
    - 工作电压:125伏特(交流电)
    - 耐压:1分钟内可承受500伏特(交流电)
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小100兆欧姆
    - 认证:符合RoHS标准(2011/65/EU & 2015/863),REACH标准[(EC)1907/2006],并获得UL认证(E323964)

    产品特点和优势


    - 零插入力(ZIF)设计:简化了FPC的安装过程,减少了对触点的损害,延长了产品的使用寿命。
    - 高耐用性:能够承受多达25次的插拔操作,适用于需要频繁插拔的应用。
    - 优异的电气性能:具有低接触电阻和高绝缘电阻,确保信号传输的稳定性和可靠性。
    - 宽泛的工作温度范围:可在极端环境下正常工作,适应各种气候条件。
    - 防火性能:材料的阻燃等级达到了UL94 V-0,保证了产品的安全性和可靠性。

    应用案例和使用建议


    该连接器非常适合用于便携式设备、消费电子产品以及任何需要柔性印刷电路连接的地方。例如,在智能手表、手机和平板电脑等便携式设备中,WR-FPC SMT ZIF可以提供可靠的信号连接。对于需要频繁插拔的场合,如设备维修或调试,这种零插入力设计可以大大减少操作难度。
    使用建议:
    - 在组装时,严格按照推荐的焊盘图案尺寸进行焊接,以确保最佳的电气性能。
    - 为了保护触点不受损害,在插拔过程中避免使用过度的力量。
    - 确保连接器工作温度不超出规定的范围,以防止过热损坏。

    兼容性和支持


    该连接器专门为与Würth Elektronik eiSos GmbH & Co. KG的产品配套使用而设计。建议客户在使用前咨询厂商,获取关于产品兼容性的详细信息。同时,厂商提供了广泛的客户支持服务,包括技术文档、用户指南以及售后支持。

    常见问题与解决方案


    1. 问题:如何正确处理包装内的连接器?
    - 解决方案:请访问Würth Elektronik官方网站下载预防指南,其中包含详细的处理步骤和注意事项。
    2. 问题:如果产品需要特殊处理或储存条件,该如何操作?
    - 解决方案:请查阅产品数据表中的具体说明,遵循推荐的存储条件和处理步骤。

    总结和推荐


    综上所述,WR-FPC SMT ZIF水平连接器凭借其优秀的电气性能、高耐用性和易于操作的特点,在多个应用领域中展现出了极高的价值。特别是针对需要频繁插拔的便携式电子设备,它能提供稳定可靠的信号连接。尽管在极端条件下仍需谨慎操作,但总体而言,这是一款值得推荐的优质产品。如果你正在寻找一个能够在严苛环境中保持高效电气性能的连接解决方案,WR-FPC SMT ZIF是一个理想的选择。

68610414122参数

参数
端接 -
连接器/触头类型 -
针脚数 -
触头镀层
扁平柔性类型 -
外壳颜色 -
额定电流 1A
板上高度 -
间距 1mm
长*宽*高 10.9982mm(长度)*2.9464mm(宽度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

68610414122厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

68610414122数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 68610414122 68610414122数据手册

68610414122封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.6023 ¥ 5.0895
7500+ $ 0.5912 ¥ 4.9959
库存: 2880
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 7634.25
