65502910315301

产品分类: 同轴线缆
厂牌: WURTH
产品描述: Wurth Elektronik RG174/U同轴电缆, WR-CXASY系列, 152.4mm长, SMB公插转SMB公插, 50 Ω
供应商型号: BN-65502910315301
供应商: 海外现货
标准整包数: 1
WURTH 同轴线缆 65502910315301

65502910315301概述

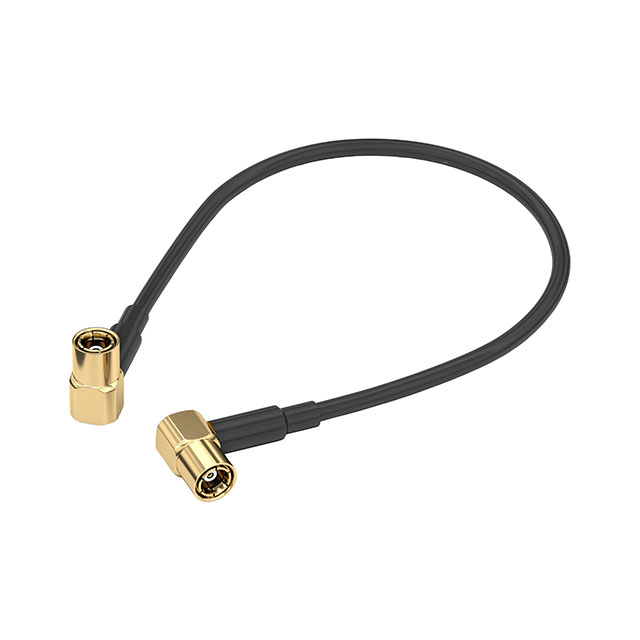

    WR-CXASY SMB Right Angle Plug to SMB Right Angle Plug

    1. 产品简介


    WR-CXASY SMB Right Angle Plug 是一款专为通用电子设备设计的柔性电缆射频同轴连接器。此款连接器采用SMB接口,适用于多种高频信号传输应用,如通信设备、测试仪器和无线通信系统等。该产品具有良好的机械稳定性和电气性能,能够满足大多数电子设备的连接需求。

    2. 技术参数


    - 物理尺寸
    - 总长度(L):152.4 mm ±2 mm
    - 电缆类型:RG-174/U
    - 电缆直径:2.7 mm
    - 电气特性
    - 阻抗(Z):50 Ω
    - 频率范围:DC~1 GHz
    - 电压驻波比(VSWR):≤1.3
    - 插入损耗(IL):≤0.37 dB
    - 绝缘电阻(RISO):≥1000 MΩ @ 500 V (DC)
    - 耐压:≥1000 V (AC RMS) @ 500 V (AC)
    - 机械特性
    - 接触保持力(轴向):≥17.8 N
    - 插拔次数:≥500 次
    - 接合力:≤62.3 N
    - 脱离力:8.9 - 62.3 N
    - 最小弯曲半径:30 mm
    - 电缆固定力:≥44.5 N
    - 工作环境
    - 操作温度范围:-20°C 到 +80°C
    - 认证
    - RoHS:符合 [2011/65/EU & 2015/863]
    - REACh:合规或已申报 [(EC)1907/2006]

    3. 产品特点和优势


    - 高可靠性:采用优质材料和精密工艺,确保连接器在频繁插拔条件下仍能保持稳定的电气性能。
    - 宽温范围:可在极端环境下使用,适用于广泛的工业应用。
    - 快速插拔:独特的设计使得连接和断开过程非常方便快捷,减少维护时间。
    - 高绝缘强度:出色的绝缘性能保证了良好的电气隔离效果,避免信号干扰。

    4. 应用案例和使用建议


    - 应用案例:
    - 无线通信系统
    - 测试与测量设备
    - 通信基础设施
    - 使用建议:
    - 在高频应用中,选择合适的电缆长度以避免信号损失。
    - 确保安装环境的温度在规定的范围内,避免过高或过低的温度对连接器造成损坏。
    - 定期检查连接器是否有磨损或损坏迹象,及时更换以确保系统的稳定运行。

    5. 兼容性和支持


    - 兼容性:
    - 该连接器适用于其他标准SMB接口的设备,兼容性良好。

    - 支持和维护:
    - 厂商提供详细的技术文档和支持服务,客户可以通过电话、电子邮件或官网获取相关信息。

    6. 常见问题与解决方案


    - 问题1:连接器插拔困难。
    - 解决方案:确保插入时用力均匀,遵循正确的插入方法,避免用力过猛导致损坏。
    - 问题2:接触不良。
    - 解决方案:检查插头和插座是否有灰尘或污染物,定期清洁可以有效改善接触效果。
    - 问题3:绝缘性能下降。
    - 解决方案:检查是否有物理损伤或长时间高温暴露,必要时进行更换。

    7. 总结和推荐


    综上所述,WR-CXASY SMB Right Angle Plug 连接器凭借其优良的电气性能、稳定的机械特性和广泛的应用范围,非常适合用于各种高频信号传输场合。强烈推荐在需要高性能、高可靠性的应用中使用此款连接器。客户在设计时应充分考虑其应用环境和要求,以确保最佳使用效果。

65502910315301参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 袋装

65502910315301厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

65502910315301数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 65502910315301 65502910315301数据手册

65502910315301封装设计

查看详情并下载
Symbol
Footprint
3D Model
