首页  >  产品百科  >  885012206056

885012206056

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 330pF ±10% X7R 25V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 2812353
供应商: 海外现货
标准整包数: 10

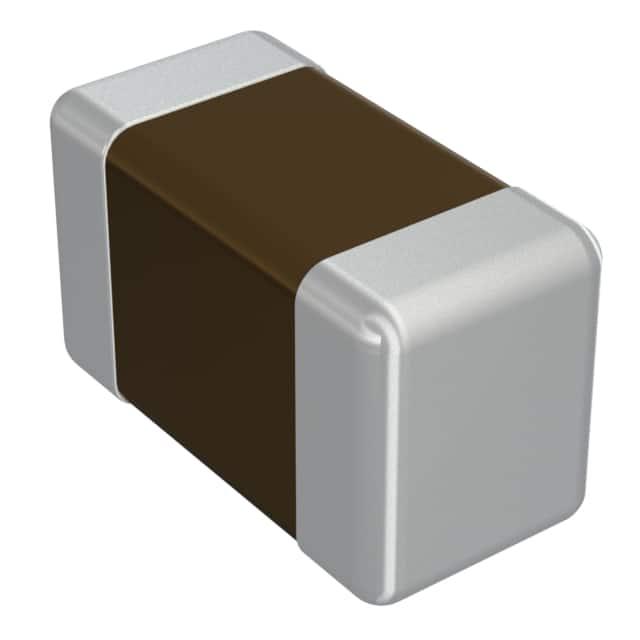

WURTH 陶瓷电容 885012206056

885012206056概述

    陶瓷电容器(型号:X7R0603331K025DFCT10000)

    产品简介


    陶瓷电容器是通用型电容器,特别适用于各类电子产品。它采用X7R陶瓷介质,具有稳定的温度系数(最大±15%),可在广泛的温度范围内工作(-55°C至+125°C)。该电容器的设计考虑到了轻巧且高效的特点,适用于多种电子设备。

    技术参数


    - 尺寸:
    0.4 mm ±0.15 mm
    1.6 mm ±0.1 mm
    0.80 mm ±0.07 mm
    0.8 mm ±0.1 mm
    - 推荐焊盘图案:
    2.3 mm
    0.8 mm
    0.7 mm
    1.0 mm
    2.4 mm
    0.8 mm
    - 电气特性:
    - 容量:330 pF ±10%(1 kHz,VRMS 1 V,25°C)
    - 额定电压:25 V DC
    - 介电损耗因子:3.5%(1 kHz,VRMS 1 V,25°C)
    - 绝缘电阻:最小值10 GΩ(120秒,DC电压)
    - 穿透电压:5秒内≤250% VR;充电和放电电流<50 mA
    - 机械特性:
    - 终端粘合强度:10 ±1 秒内 1 N(0201尺寸)
    - 振动耐久性:在三个方向上各2小时(10-55 Hz,振幅0.75 mm或10 g)
    - 包装规格:
    - 使用A0型载带,标准包装为8 mm宽,载带厚度1.20 mm
    - 卷盘包装尺寸:D = 20.2 mm,C = 12.8 mm,W = 14.4 mm

    产品特点和优势


    - 稳定可靠:具备良好的温度系数,可在极端温度环境下稳定工作。
    - 广泛适用:适用于各种电子设备,如消费电子、通信设备等。
    - 高精度:容差范围小,保证电气性能的稳定性。
    - 高抗振动性:优异的机械性能确保在不同条件下仍能保持稳定工作。

    应用案例和使用建议


    - 应用场景:该电容器适用于需要稳定电容值的小型电子设备中,例如消费电子产品、通讯设备等。
    - 使用建议:
    - 避免冲击和水汽:直接的物理冲击可能导致损坏,同时避免水或灰尘覆盖表面。
    - 合理布局:在PCB设计时,尽量将电容器远离机械应力源,如裂缝、孔洞、分离点等,以减少机械压力。

    兼容性和支持


    - 兼容性:可与其他电子元件配套使用,无需额外特殊处理。
    - 支持和服务:制造商提供全面的技术支持和质量保证,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:容量随温度变化
    - 解决方法:选择适当的电容器,根据实际应用的温度范围选择合适的型号。
    - 问题2:长期存储后的焊接不良
    - 解决方法:请确保在12个月内使用电容器,存储超过12个月可能会影响焊接效果。

    总结和推荐


    该型号的陶瓷电容器具有较高的稳定性和可靠性,在不同的工作环境中均表现出色。虽然不建议用于安全关键或高可靠性要求的应用,但其高精度和良好的温度稳定性使其成为大多数通用电子设备的理想选择。推荐在一般的电子设备中使用这款电容器。

885012206056参数

参数
电容值 330pF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

885012206056厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012206056数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012206056 885012206056数据手册

885012206056封装设计

查看详情并下载
Symbol
Footprint
3D Model
