687740152002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6877 系列, 40 路
供应商型号: ET-2520280
供应商: 海外现货
标准整包数: 1

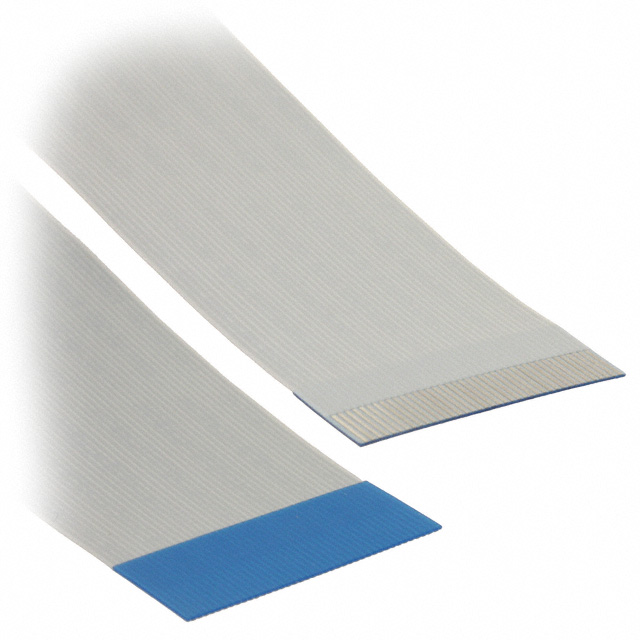

WURTH 扁平带状线缆 687740152002

687740152002概述

    WR-FFC Flat Flexible Cable 技术手册

    1. 产品简介


    WR-FFC Flat Flexible Cable 是一种适用于通用电子设备的柔性扁平电缆。它主要用于连接各种电子设备,如计算机、手机、打印机、医疗设备等。其设计小巧灵活,能够适应多种空间限制,从而在电路板设计和设备组装方面提供了极大的灵活性。

    2. 技术参数


    以下是此产品的关键技术和规格参数:
    - 引脚数(Pins):40
    - 引脚间距(Pitch P):0.5 mm
    - 总长度(Pt):19.5 mm
    - 长度(L):152 mm
    - 宽度(W):20.5 mm
    - 边距(M):0.5 mm
    - 导体宽度(Cw):0.3 mm
    - 导体厚度(Ct):0.05 mm
    - 绝缘层厚度(Ft):0.043 mm
    - 支撑带长度(D1 和 D2):8 mm
    - 支撑带厚度(St):0.225 mm
    - 额定电流(IR):0.5 A
    - 工作电压:60 V
    - 绝缘电阻(RISO):1000 MΩ/m
    - 耐压能力:500 V (AC)
    - 导体电阻(R):1.4 Ω/m
    - 接触电阻(R):20 mΩ
    - 操作温度范围:-30°C 到 +105°C
    - 热稳定性:110°C x 96 HRS
    - 阻燃等级:UL SUB.758
    - 湿度抵抗力:40°C, 95% RH x 96 HRS

    3. 产品特点和优势


    - 高可靠性:WR-FFC 系列产品经过严格的测试和验证,可承受多达20次插拔循环。
    - 耐温性能:在极端环境下仍能保持稳定性能,适用于宽泛的操作温度范围。
    - 高绝缘性能:具备出色的绝缘能力和耐电压能力,确保安全可靠的连接。
    - 易于安装和维护:紧凑的设计使其易于安装和拆卸,适合大批量生产。
    - 环保材料:采用符合 RoHS 和 REACH 标准的环保材料,确保无害化生产和处理。

    4. 应用案例和使用建议


    应用案例:
    - 用于笔记本电脑和智能手机内部的柔性连接。
    - 医疗设备中的传感器连接。
    - 打印机和其他办公设备的柔性电路连接。
    使用建议:
    - 在设计和组装过程中,要特别注意导线的弯曲半径,以避免损伤。
    - 使用专用工具进行焊接和清洗,确保良好的电气连接。
    - 在组装时,遵循正确的温度曲线进行焊接,以保证最佳的焊接效果。

    5. 兼容性和支持


    WR-FFC 产品与标准的柔性电缆连接器和组件兼容,可在多种电气环境中使用。制造商提供详尽的技术支持,包括安装指导和维护服务。对于特殊用途的应用,客户需要提前通知制造商,以便进行必要的可靠性评估。

    6. 常见问题与解决方案


    - 问题:如何确定电缆的额定电流?
    - 解答:查阅产品规格表中的额定电流(IR),通常为 0.5 A。

    - 问题:在焊接过程中,如果出现焊接不良怎么办?
    - 解答:检查焊接温度曲线是否正确,并确保使用合适的焊锡膏和焊接工具。必要时可以重新焊接。

    7. 总结和推荐


    总结:
    WR-FFC Flat Flexible Cable 是一款性能优越、可靠性和耐用性强的柔性扁平电缆,适用于多种通用电子设备。其广泛的适用性和易于安装的特点使其成为许多应用的理想选择。
    推荐:
    强烈推荐 WR-FFC 产品用于需要高度灵活性和可靠性的电子设备。由于其广泛的适用性和良好的技术性能,它在多种应用场景中都能表现出色。

687740152002参数

参数
长*宽*高 152mm(长度)*20.5mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

687740152002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687740152002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687740152002 687740152002数据手册

687740152002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8638 ¥ 32.649
10+ $ 3.4002 ¥ 28.7317
50+ $ 3.1259 ¥ 26.4143
100+ $ 2.8529 ¥ 24.1074
250+ $ 2.6033 ¥ 21.9982
库存: 33
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.64
