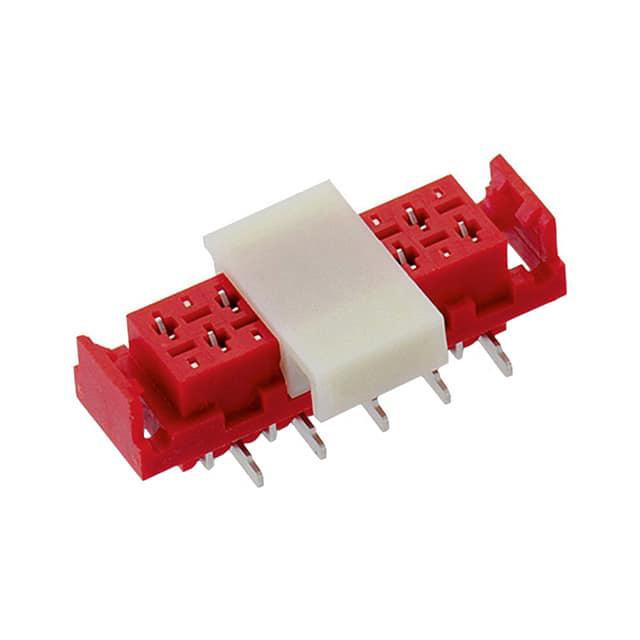

690367291476

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距14p双排排针, WR-MM系列, 直角
供应商型号: 3583869
供应商: 海外现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 插座/母插口 690367291476

690367291476概述

    WR-MM Female SMT Connector 技术手册

    1. 产品简介


    WR-MM Female SMT Connector 是一款由 Würth Elektronik eiSos GmbH & Co. KG 开发的表面贴装连接器,适用于各类一般用途的电子设备。该连接器具备一个锁扣装置和极化设计,确保连接器在使用过程中稳固且不易错插。主要应用于消费电子、通信设备、工业自动化等领域,为设备提供可靠的电连接接口。

    2. 技术参数


    - 引脚数量:14个
    - 引脚到引脚间距(中心距):16.51 mm
    - 总长度:22.38 mm
    - 连接器尺寸:
    - 宽度:5.25 mm ± 0.2 mm
    - 长度:22.38 mm
    - 引脚间距(每行):2.54 mm
    - 接触材料:磷青铜
    - 接触镀层:镍镀层,上覆雾面锡
    - 绝缘材料:PA6T,阻燃等级为UL94 V-0,颜色为红色
    - 额定电流:1.5 A/针
    - 工作电压:250 V (AC)
    - 耐压:1分钟内 500 V (AC)
    - 接触电阻:最大 10 mΩ
    - 绝缘电阻:最小 1000 MΩ
    - 操作温度范围:-40 °C 至 +105 °C
    - 使用寿命:可达25次插拔

    3. 产品特点和优势


    - 设计稳固:带有锁扣装置和极化设计,确保稳固安装和防误插。
    - 高可靠性:采用高性能材料,经过严格测试,确保连接稳定。
    - 环境适应性强:可在广泛的温度范围内正常工作。
    - 认证齐全:符合RoHS、REACh和cULus等环保和安全标准。
    - 易于焊接:可适应标准回流焊工艺。

    4. 应用案例和使用建议


    - 应用场景:用于消费电子、通信设备、工业自动化等领域,如智能家居设备、无线路由器、工业控制板等。
    - 使用建议:
    - 确保在安装前检查所有连接器的外观是否有损坏。
    - 在焊接过程中,确保焊料符合规定的回流焊曲线,以避免过热损坏连接器。
    - 在清洁过程中,避免使用刷子刮伤连接器,尽量采用无尘布擦拭。

    5. 兼容性和支持


    - 兼容性:该连接器与指定的表面贴装工艺和设备兼容。Würth Elektronik 提供了详细的设计指南和应用支持,以帮助客户顺利实施设计。
    - 支持:公司提供全面的技术支持和客户服务,客户可通过电话、电子邮件或官网获取帮助。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决办法:确认焊盘尺寸和形状正确,检查焊料是否合格,重新进行焊接工艺调试。
    - 问题2:连接器插拔后接触不良。
    - 解决办法:确保连接器插入到位,检查锁扣是否正确锁定。必要时可以更换新的连接器。

    7. 总结和推荐


    综上所述,WR-MM Female SMT Connector 是一款专为一般用途电子设备设计的高性能连接器,具备优秀的可靠性和环境适应性。无论是从技术参数还是产品特点来看,它都能满足大多数应用需求。因此,我们强烈推荐在设计中选用这款连接器。如果您有任何疑问或需要进一步的帮助,请联系 Würth Elektronik 的技术支持团队。

690367291476参数

参数
间距-配接 -
颜色 红色
排数 2
类型 Headers,Headers & Wire Housings
防护等级 -
触头镀层厚度 - 配接 -
触头镀层 - 配接 -
针脚数 -
额定电流 1.5A
长*宽*高 22.3774mm(长度)*5.0038mm(宽度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
