首页  >  产品百科  >  691244710005

691244710005

产品分类:
厂牌: WURTH

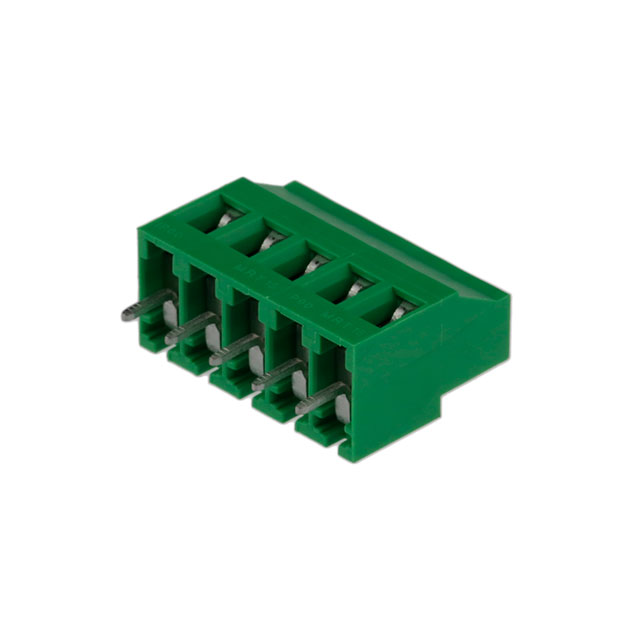

产品描述: Wurth Elektronik PCB端子台 2447系列, 5路, 5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-691244710005-ND
供应商:
标准整包数: 1

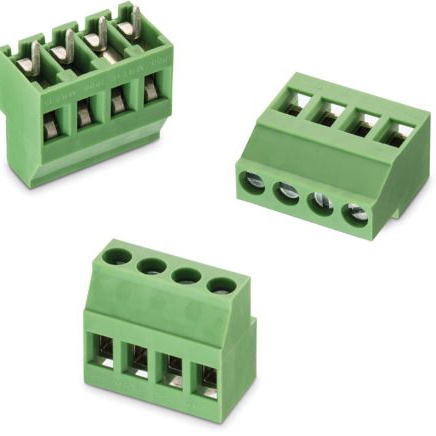

WURTH  691244710005

691244710005概述

    SERIE 2447 - 5.00 MM HORIZONTAL CABLE ENTRY WITH RISING CAGE CLAMP - WR-TBL

    产品简介


    SERIE 2447 是一款先进的电子元器件,主要用于连接和固定电线。它采用了水平电缆入口设计,并配备有上升式笼型端子夹。这款产品具有多种电气特性和优良的环境适应性,广泛应用于工业控制、交通运输、通信设施等领域。此外,该产品符合 RoHS 和无铅标准,确保环保要求。

    技术参数


    - 材料
    - 绝缘体:PA6/66
    - 阻燃等级:UL94V0
    - 颜色:绿色
    - 金属外壳:铜合金/镍
    - 端子螺丝:钢/锌
    - 线路保护罩:铜合金/镍+锡
    - 环境适应性
    - 操作温度范围:-30°C 至 +120°C
    - 电气特性
    - 电流额定值:16A/24A
    - 工作电压:300VAC/450VAC
    - 耐压:1.6kV/2.5kV
    - 机械特性
    - 实心导线适用范围:30-12 AWG / 0.05-3.31 mm²
    - 绞合导线适用范围:30-12 AWG / 0.05-3.31 mm²
    - 扭矩:5Lb.In / 0.5 Nm
    - 剥线长度:6 mm
    - 螺丝规格:M3
    - 节距:5 mm
    - 接触电阻:最大 20 mΩ
    - 焊接特性
    - 符合 JEDEC 无铅波峰焊标准
    - 包装
    - 箱装

    产品特点和优势


    1. 耐用性:由高质量的铜合金和阻燃材料制成,确保在恶劣环境下也能保持长久稳定的工作状态。
    2. 安全性:具备优秀的阻燃性能(UL94V0),能够有效防止火灾蔓延,提高安全性。
    3. 高可靠性:经过严格的耐压测试和接触电阻测试,保证长期稳定可靠的电气连接。
    4. 操作便捷:设计合理的上升式笼型端子夹,使电线安装和拆卸更加简便快捷。

    应用案例和使用建议


    - 应用案例:SERIE 2447 广泛应用于工业自动化控制系统、汽车电子设备、铁路信号系统等。例如,在汽车电子设备中,它可以确保安全可靠的电路连接。
    - 使用建议:
    1. 在安装过程中,要确保剥线长度为 6 mm,避免过长导致短路风险。
    2. 使用合适的扭矩扳手进行螺丝紧固,避免过度扭紧导致损坏。
    3. 定期检查连接点的接触电阻,确保连接可靠。

    兼容性和支持


    - 兼容性:该产品适用于多种标准电气连接器和设备,具体兼容型号请参阅制造商的官方文档。
    - 支持和维护:WURTH Elektronik 提供全面的技术支持和售后服务,如需详细资料或技术支持,请联系当地的代理商或制造商。

    常见问题与解决方案


    1. 问题:产品安装后出现接触不良
    - 解决办法:重新调整螺丝紧固力度,确保扭矩达到推荐值。
    2. 问题:使用过程中发现线路保护罩损坏
    - 解决办法:立即停止使用并更换新的保护罩,以确保电气安全。
    3. 问题:无法实现稳定的电气连接
    - 解决办法:检查电线规格是否符合产品规格要求,并重新剥线和接线。

    总结和推荐


    SERIE 2447 是一款高性能、高可靠性的电子元器件,适用于多种严苛的应用环境。它的出色设计、卓越的安全性和可靠性使其成为众多领域中的首选产品。我们强烈推荐此产品用于各种工业和商业应用场景。

691244710005参数

参数
长*宽*高 25mm(长度)
安装方式 PCB安装
包装方式 散装

691244710005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691244710005数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691244710005 691244710005数据手册

691244710005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4344 ¥ 29.0207
10+ $ 2.9463 ¥ 24.4176
50+ $ 2.7321 ¥ 22.6421
100+ $ 2.444 ¥ 20.2547
400+ $ 1.872 ¥ 15.5142
库存: 184
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.02
