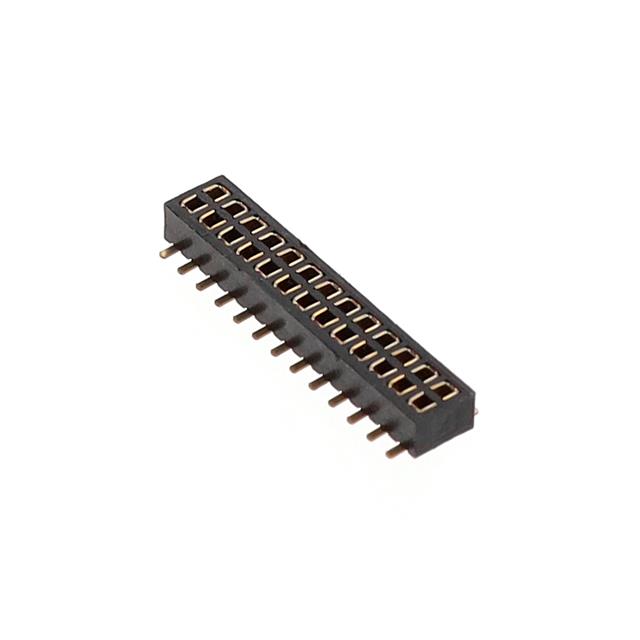

623326235321

厂牌: WURTH
产品描述: 1.27mm间距26p双排排母, WR-PHD系列, 底部插入
供应商型号: 2339753
供应商: 海外现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 插座/母插口 623326235321

623326235321概述


    产品简介


    WR-PHD SMT Straight Dual Low Profile Bottom Entry Socket Header 是一款专为通用电子设备设计的表面贴装型双排低轮廓底部插入式插座接头。该产品主要用于连接各种电子设备中的印刷电路板(PCB),提供稳定可靠的电连接解决方案。其广泛应用于通信设备、消费电子、工业控制等多个领域。

    技术参数


    - 引脚数:26个
    - 中间引脚间距(Pin to Pin):15.24 mm
    - 长度(L):16.91 mm
    - 高度(Profile):低轮廓设计,具体尺寸参见下表
    - 材质:
    - 绝缘体材料:PA9T
    - 绝缘体阻燃等级:UL94 V-0
    - 接触材料:铜合金,金镀层
    - 耐久性:50次插拔循环
    - 额定电流:1 A
    - 工作电压:100 V (AC)
    - 绝缘电阻:最小1000 MΩ
    - 认证:
    - RoHS合规 [2011/65/EU&2015/863]
    - REACH合规 [(EC)1907/2006]
    - UL认证 E323964

    产品特点和优势


    1. 低轮廓设计:有助于节省空间,适用于紧凑型电路设计。
    2. 高可靠性:通过了严格的耐久性测试,能够承受高达50次的插拔循环。
    3. 电气特性优良:额定电流可达1 A,工作电压100 V,确保稳定可靠的电力传输。
    4. 高绝缘电阻:最小绝缘电阻为1000 MΩ,防止漏电现象,提高安全性。
    5. 兼容多种标准:符合RoHS、REACH及UL认证标准,满足环保要求并确保长期稳定性。

    应用案例和使用建议


    应用案例
    该产品广泛应用于各类电子设备中,如通信设备、消费电子产品、工业控制系统等。例如,在通信基站的电源管理系统中,它可用于连接不同模块间的PCB,确保稳定的电力传输和信号完整性。
    使用建议
    1. 安装位置选择:建议安装在远离高温源和振动区域的位置,以避免热膨胀和机械应力对产品的影响。
    2. 焊接工艺:遵循制造商推荐的焊接曲线进行回流焊接,以确保良好的焊接质量和连接稳定性。
    3. 清洁和保养:避免使用刷子等硬物清洗PCB,以免损坏接触区域。建议定期进行目视检查,确保无灰尘和杂物积累。

    兼容性和支持


    该产品设计用于与Würth Elektronik eiSos GmbH & Co. KG的配套组件和工具一起使用,以确保最佳性能和可靠性。客户可以联系制造商获取详细的技术支持和维护信息。

    常见问题与解决方案


    1. 问题:产品无法正常通电。
    - 解决方案:检查焊接点是否有虚焊或断开的情况,确保所有引脚都牢固地焊接在PCB上。
    2. 问题:插拔时感觉不顺畅。
    - 解决方案:确认插头和插座之间的对齐是否正确,如有必要,可适当调整插拔力度。
    3. 问题:接触电阻过高。
    - 解决方案:检查焊接质量,确保焊接点无氧化或其他污染物,必要时重新焊接。

    总结和推荐


    总体而言,WR-PHD SMT Straight Dual Low Profile Bottom Entry Socket Header是一款具有高可靠性和良好电气特性的电子元器件。它的低轮廓设计和广泛的适用范围使其成为众多应用场景的理想选择。对于需要高性能和稳定性的项目,我们强烈推荐使用此产品。但请注意,该产品不适用于军事、航空航天等需要更高安全标准的应用场合。如果您计划在这些领域使用,请事先与Würth Elektronik eiSos GmbH & Co. KG取得联系,以获得适当的批准和支持。

623326235321参数

参数
间距-配接 1.27mm
触头镀层厚度 - 配接 -
针脚数 26pin
触头镀层 - 配接
防护等级 -
类型 Bottom or Top Entry,Push-Pull,Receptacle
排数 2
颜色 -
额定电流 1A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
