63911415521CAB

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, WR-CAB 系列, 14 路, 美国线规 28 AWG
供应商型号: ET-3583707
供应商: 海外现货
标准整包数: 1

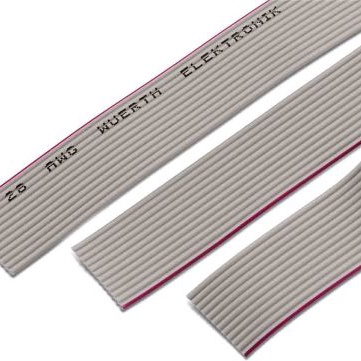

WURTH 扁平带状线缆 63911415521CAB

63911415521CAB概述


    1. 产品简介


    产品类型:
    这款电子元器件是一款1.27毫米间距的扁平电缆,适用于各种电子设备。其主要由绝缘材料(PVC)、导电材料(铜)和镀锡层组成。
    主要功能:
    此扁平电缆主要用于连接不同的电子组件,如主板和其他设备。其灵活性高,非常适合需要布线紧凑的应用场合。
    应用领域:
    - 一般电子设备
    - 仪器仪表
    - 通信设备
    - 消费电子

    2. 技术参数


    物理特性:
    - 尺寸:长度(L)为17.78 mm ± 0.15 mm,针到针(中间)距离(Pl1)为16.51 mm ± 0.15 mm
    - 针数:14个
    - 颜色:绝缘材料为灰色,第1导体带有红色标记
    电气特性:
    - 电流额定值:1 A(最大)
    - 电压额定值:300 V(RMS)
    - 耐压值:2000 V(AC)(最小)
    - 绝缘电阻:100 MΩ(最小)
    - 信号延迟:4.65 ns(每米)
    - 导体电阻:237 Ω(最大)(每千米)
    - 不平衡容量:56 pF(每米)
    - 不平衡阻抗:90 Ω
    - 不平衡电感:1.45 μH(每米)
    材料特性:
    - 工作温度范围:-25 °C 至 +105 °C
    - 燃烧测试:VW-1 IEC 332-1
    认证:
    - UL 认证号:E328849
    - UL 标准:2651 VW-1 105°C 300V

    3. 产品特点和优势


    产品特点:
    - 高可靠性:通过严格的电气和机械测试
    - 广泛适用:适合多种电子设备和应用
    - 灵活性高:适用于紧凑布局和高密度布线
    - 安全性高:符合国际标准,如UL认证
    产品优势:
    - 多样化接口:支持多种标准接口,如06;08;09;10;12;14;16;20,24,26;34;40;50;60;64
    - 易于安装:扁平设计方便布线,减少空间占用
    - 强大的电气性能:提供稳定的电流传输和信号延迟

    4. 应用案例和使用建议


    应用案例:
    该电缆适用于需要高密度连接的应用场景,例如主板到扩展卡、显示器到控制器等。它广泛应用于工业自动化、消费电子产品等领域。
    使用建议:
    - 在高可靠性要求的应用中,建议进行额外的安全性和可靠性测试。
    - 在极端环境下使用时,注意温度限制,避免超出工作温度范围。
    - 使用过程中应避免反复用力操作,以防止接触点损坏。

    5. 兼容性和支持


    兼容性:
    - 此扁平电缆设计用于通用电子设备,可与大多数标准接口兼容。
    - 可与Würth Elektronik的其他组件和工具配套使用。
    支持和服务:
    - Würth Elektronik提供详尽的技术文档和应用指南。
    - 提供客户技术支持,确保设备正常运行。
    - 在某些特定应用中,建议咨询技术支持团队。

    6. 常见问题与解决方案


    常见问题及解决方案:
    | 问题 | 解决方案 |

    | 连接不稳定 | 确保所有连接点已正确焊接,并且无松动。 |
    | 电缆损坏 | 检查电缆是否有物理损伤,如有损坏,请更换新电缆。 |
    | 温度过高 | 确保在规定的温度范围内使用,超过范围可能导致性能下降。 |

    7. 总结和推荐


    综合评估:
    这款1.27毫米间距的扁平电缆具有优秀的电气性能和机械稳定性,适用于多种电子设备。其广泛的支持和兼容性使其成为市场上的一款高性能产品。
    推荐:
    对于需要高可靠性和灵活性的电子应用,强烈推荐使用此款电缆。在设计和采购过程中,应考虑其特定的应用需求和环境条件。

63911415521CAB参数

参数
长*宽*高 100cm(长度)*17.51mm(宽度)
零件状态 在售
包装方式 袋装

63911415521CAB厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

63911415521CAB数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 63911415521CAB 63911415521CAB数据手册

63911415521CAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
