691254610002

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2546系列, 2路, 10.16mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 732-691254610002-ND
供应商: Digi-Key
标准整包数: 1

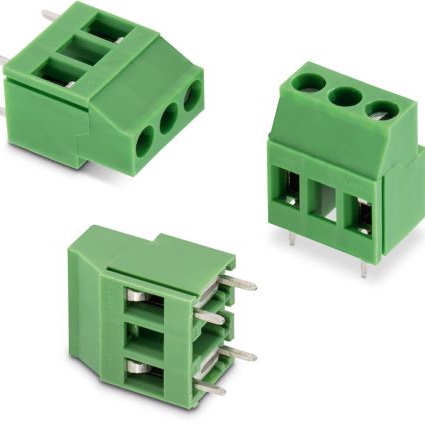

WURTH  691254610002

691254610002概述


    产品简介


    SERIE 2546 - 水平电缆入口带上升式夹紧笼
    SERIE 2546 是一款专为电子设备设计的高性能连接器,广泛应用于工业控制、医疗设备、通信设备等多个领域。此款连接器具有高可靠性和耐环境特性,适合在极端温度条件下运行。通过其独特的上升式夹紧笼设计,可以确保线缆的稳定连接,同时提供卓越的电气性能。

    技术参数


    - 材料
    - 绝缘体:PA6/66
    - 燃烧等级:UL94V0
    - 颜色:绿色
    - 金属外壳:铜合金/镍
    - 接线螺钉:钢/锌
    - 线缆护套:铜合金/镍+锡
    - 环境适应性
    - 工作温度范围:-30°C 至 +120°C
    - RoHS合规
    - 电气特性
    - 电流承载能力:16A/24A
    - 工作电压:300VAC/750VAC
    - 耐压强度:1.6KV/3KV
    - 机械特性
    - 固态线缆适用范围:30-12AWG(0.05-3.31mm²)
    - 扭矩:5Lb.in(0.5Nm)
    - 焊接脚长:6mm
    - 螺丝:M3
    - 螺距:10.16mm
    - 接触电阻:最大20mΩ

    产品特点和优势


    SERIE 2546 具备以下显著特点和优势:
    1. 可靠的电气性能:通过严格的UL和VDE认证,确保在高温和低温环境下的稳定性和可靠性。
    2. 坚固耐用的结构:采用PA6/66材料的绝缘体和铜合金材料的外壳,能够承受高温和机械冲击。
    3. 优秀的温度适应性:工作温度范围广,适用于多种极端环境条件。
    4. 便捷的安装:上升式夹紧笼设计简化了线缆的安装过程,提高了装配效率。

    应用案例和使用建议


    SERIE 2546 连接器非常适合用于需要高可靠性和稳定性的应用场合。例如,在工业自动化控制系统中,它可以作为关键组件,确保信号传输的稳定性和安全性。此外,在医疗设备中,该连接器可以确保设备内部电路的可靠连接。
    使用建议:
    1. 在安装过程中,确保线缆的护套不被损坏,以免影响接触效果。
    2. 使用合适的焊接工艺,遵守Würth Elektronik的技术规范以保证焊点的质量。
    3. 清洁和清洗时,避免使用有机酸,以防破坏电镀层。

    兼容性和支持


    SERIE 2546 连接器是为与Würth Elektronik其他部件配套使用而设计的。因此,我们建议用户在使用过程中尽可能选择Würth Elektronik的配套工具和配件,以确保最佳性能。公司提供全方位的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助和解决方案。

    常见问题与解决方案


    - 问题1:如何处理焊接后的质量问题?
    - 解决方案:确保使用符合Würth Elektronik技术规范的焊接工艺,并进行适当的后处理和测试,以确认焊接质量。
    - 问题2:如何确保连接器在清洗过程中不受损害?
    - 解决方案:避免将连接器完全浸泡在水中或清洁剂中。如果必须清洗,建议使用非有机酸的清洗溶液,并避免过度用力刷洗。

    总结和推荐


    综上所述,SERIE 2546 连接器凭借其优异的电气性能、出色的温度适应性和坚固的机械结构,在工业控制、医疗设备等领域有着广泛的应用前景。建议在上述应用领域中考虑选用该款连接器,以提高系统的可靠性和稳定性。

691254610002参数

参数
长*宽*高 15.84mm(长度)*11.2mm(宽度)
安装方式 通孔安装
包装方式 散装

691254610002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691254610002数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691254610002 691254610002数据手册

691254610002封装设计

查看详情并下载
Symbol
Footprint
3D Model
