885012007036

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 220pF ±5% C0G(NP0) 25V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: BN-885012007036
供应商: 海外现货
标准整包数: 1
WURTH 陶瓷电容 885012007036

885012007036概述


    产品简介


    本文档介绍的是Würth Elektronik eiSos GmbH & Co. KG公司的电容器产品——NP00805221J025DFCT10000。这是一种陶瓷电容器,适用于通用电子设备。该电容器属于一类陶瓷材料(NP0),具有极稳定的温度系数(±30 ppm/°C)。它主要用于各种消费类电子产品、工业控制设备及一般电子系统中。

    技术参数

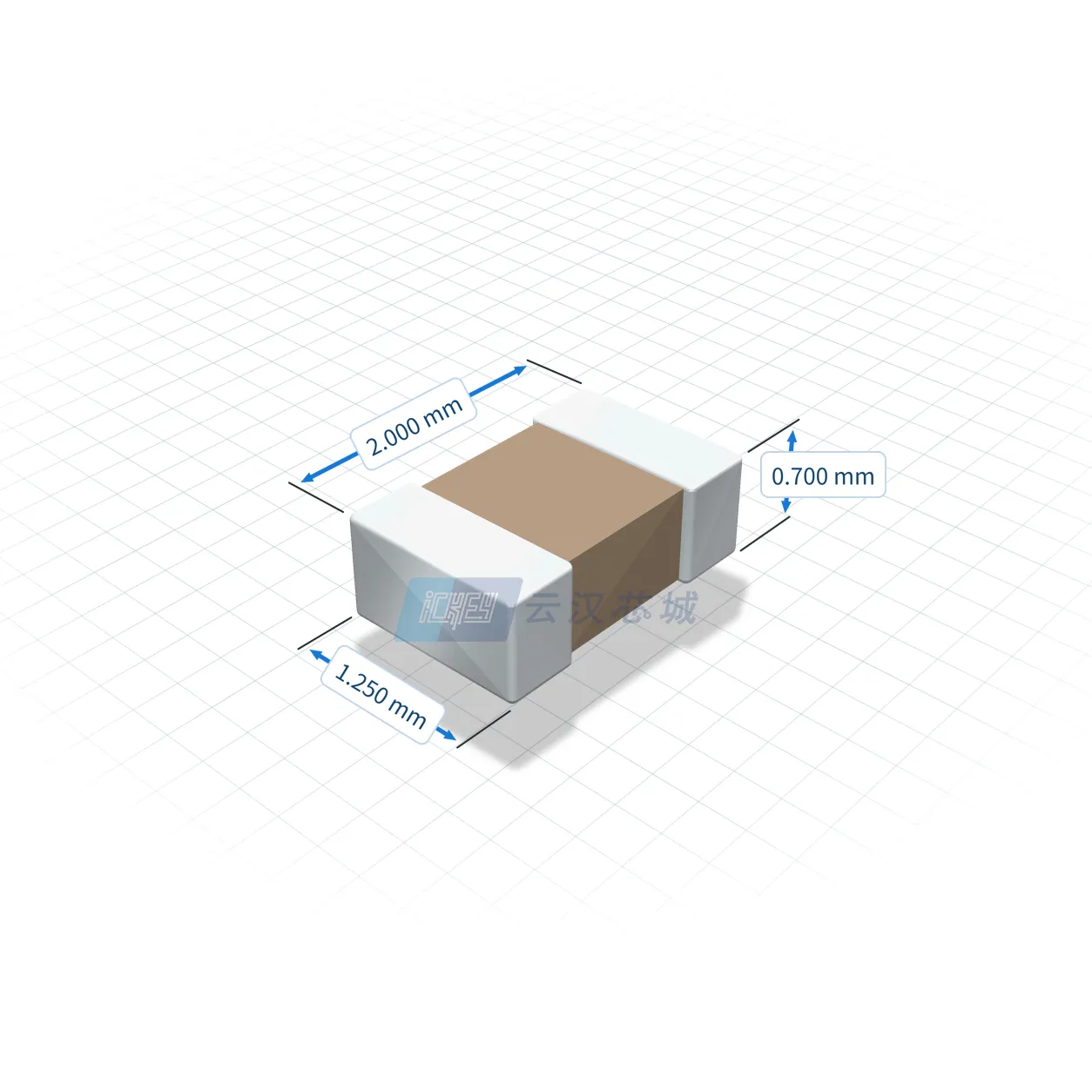

    - 尺寸(单位:mm)
    - 0.5 ± 0.2
    - 2.0 ± 0.15
    - 0.6 ± 0.1
    - 1.25 ± 0.1
    - 推荐焊盘图案(单位:mm)
    - 2.8
    - 1.3
    - 1.0
    - 1.4
    - 3.2
    - 1.3
    - 电气特性
    - 额定电压:VR25 V (DC) 最大值
    - 电容:220 pF ± 5%
    - 介电常数温度系数:± 30 ppm/°C 最大值
    - 绝缘电阻:RISO ≥ 10 GΩ 最小值
    - Q因子:≥ 1000 最小值
    - 工作条件
    - 工作温度范围:-55 °C 至 +125 °C
    - 储存条件:5 °C 至 35 °C,相对湿度 10% 至 75%

    产品特点和优势


    - 稳定性高:该电容器的温度系数仅为± 30 ppm/°C,表现出极高的稳定性和一致性。
    - 可靠性强:符合RoHS、REACH标准,无卤素设计,符合国际标准。
    - 广泛的应用领域:适用于多种通用电子设备,如消费类电子产品、工业控制设备等。

    应用案例和使用建议


    该电容器通常用于电源滤波、耦合、去耦及交流旁路电路。为了获得最佳效果,应在电路设计时避免机械应力,确保焊接工艺的质量,例如遵循推荐的再流焊曲线。在实际应用中,应保持工作环境的温度和湿度在推荐范围内,以防止电容器性能退化。

    兼容性和支持


    - 兼容性:该电容器与主流焊接工艺兼容,包括再流焊和波峰焊。
    - 支持和服务:Würth Elektronik提供详细的技术文档和支持服务,包括产品数据手册、焊接指南等。

    常见问题与解决方案


    - 问题:电容器表面有水或尘埃。
    - 解决方案:避免水分或尘埃直接接触电容器表面,以防电泄漏或腐蚀。
    - 问题:存储时间超过12个月。
    - 解决方案:所有产品应在发货后12个月内使用,超过此期限可能导致电极降解,影响可焊性。

    总结和推荐


    NP00805221J025DFCT10000电容器凭借其卓越的稳定性和可靠性,非常适合于各类通用电子设备。尽管由于某些特定领域的安全性要求,此产品不适合直接应用于军事、航空航天等领域,但在消费电子和工业应用中,该产品是一个非常可靠的选择。强烈推荐在上述应用场景中使用此产品。

885012007036参数

参数 值
电容值 220pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 25V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

885012007036厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012007036数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012007036 885012007036数据手册

885012007036封装设计

查看详情并下载
Symbol
Footprint
3D Model
