首页  >  产品百科  >  687340124422

687340124422

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距40p FPC连接器, 687系列, 单排, 表面, 焊针
供应商型号: ET-1908463
供应商: 海外现货
标准整包数: 1

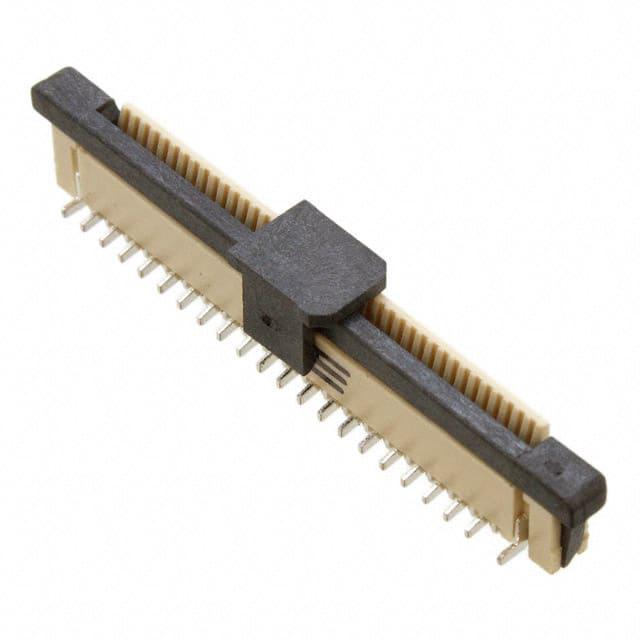

WURTH FFC/FPC连接器 687340124422

687340124422概述

    WR-FPC SMT ZIF Vertical 技术手册

    1. 产品简介


    WR-FPC SMT ZIF 垂直连接器 是一种适用于通用电子设备的柔性印刷电路板(FPC)连接器。这种连接器具有0.50毫米的间距,通过表面贴装技术(SMT)垂直安装。它广泛应用于消费电子、工业控制设备、通信设备等领域,尤其是在需要高可靠性、小型化和轻量化设计的应用中。

    2. 技术参数


    - 尺寸(mm)
    - 尺寸(L1):20.6 mm
    - 尺寸(L):26.4 mm
    - 针到针距离(中间):19.5 mm
    - 拼装宽度:44 mm
    - 载带厚度:1.75 mm
    - 引脚属性
    - 引脚数:40个
    - 引脚间隔(中间):19.5 mm
    - 引脚厚度:0.13 mm
    - 推荐焊盘模式:19.5 mm
    - 材料属性
    - 绝缘材料:液晶聚合物(LCP),阻燃等级为UL94 V-0
    - 操作温度范围:-25°C 至 +85°C
    - 端子材料:磷青铜,镀锡过镍
    - 活动部分材料:聚酰胺(PA9T),阻燃等级为UL94 V-0
    - 电气特性
    - 额定电流:0.5 A
    - 工作电压:50 V (AC)
    - 承受电压:1分钟内 250 V (AC)
    - 接触电阻:最大20 mΩ
    - 绝缘电阻:最小100 MΩ
    - 认证
    - 符合RoHS标准:[2011/65/EU&2015/863]
    - 符合REACh标准:[(EC)1907/2006]
    - UL认证编号:E323964

    3. 产品特点和优势


    - 高耐用性:可承受25次插拔循环。
    - 小尺寸:0.50毫米的间距使得它可以用于紧凑的设计。
    - 高温稳定性:能够在-25°C至+85°C的温度范围内正常工作。
    - 高接触可靠性:接触电阻低,绝缘电阻高。
    - 防火性能:材料均达到UL94 V-0阻燃等级,保障安全。
    - 认证齐全:符合多项国际标准,包括RoHS、REACh和UL认证。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品:智能手机、平板电脑
    - 工业控制设备:工厂自动化系统
    - 通信设备:无线路由器、基站
    使用建议:
    - 正确操作:避免过度用力操作连接器,防止损坏或变形。
    - 防护措施:使用前应下载并阅读预防指南,确保正确处理。
    - 温度管理:注意温度上升,确保工作温度不超过规定值。

    5. 兼容性和支持


    - 兼容性:推荐与Würth Elektronik eiSos GmbH自家的产品和工具一起使用。
    - 客户支持:制造商提供全面的技术支持和维护服务,用户可以访问官方网站获取更多信息。

    6. 常见问题与解决方案


    - 问题1:连接器无法正常工作。
    - 解决方案:检查引脚是否正确对齐,焊接是否牢固。

    - 问题2:接触电阻过高。
    - 解决方案:重新进行清洁和焊接,确保无杂质和氧化层。

    7. 总结和推荐


    总结:
    WR-FPC SMT ZIF 垂直连接器是一款高度可靠的小型化连接解决方案,适用于广泛的电子设备。它的高耐用性、小尺寸、宽温范围以及多种认证使其成为众多应用的理想选择。
    推荐:
    鉴于其优异的性能和广泛的应用范围,强烈推荐使用这款连接器。但在使用时,用户应注意遵守制造商的使用规范,以确保其最佳性能和寿命。

687340124422参数

参数
板上高度 4.3mm
扁平柔性类型 FPC
端接 焊盘
针脚数 40pin
连接器/触头类型 底部
外壳颜色 乳白色
额定电流 500mA
间距 500μm
触头镀层
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

687340124422厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687340124422数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687340124422 687340124422数据手册

687340124422封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1202 ¥ 26.3656
10+ $ 2.9712 ¥ 25.1063
25+ $ 2.5659 ¥ 21.6823
50+ $ 2.3247 ¥ 19.6439
100+ $ 2.1069 ¥ 17.8035
250+ $ 2.0942 ¥ 17.6963
500+ $ 2.0105 ¥ 16.9884
1000+ $ 1.6269 ¥ 13.7475
库存: 333
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.36
