首页  >  产品百科  >  686606152001

686606152001

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, WR-FFC 系列, 6 路, 白色
供应商型号: ET-2520193
供应商: 海外现货
标准整包数: 1

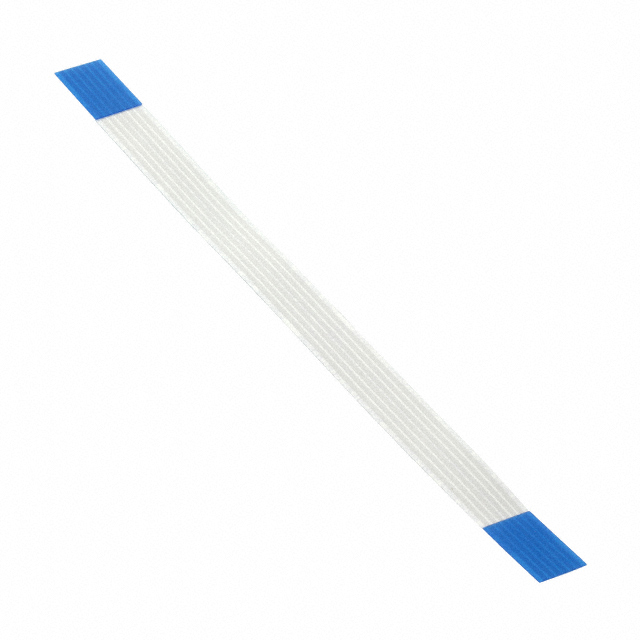

WURTH 扁平带状线缆 686606152001

686606152001概述

    ZIF Connector 和 Flat Flexible Cable (FFC) 技术手册

    产品简介


    本手册介绍了我们提供的两种核心电子元器件:ZIF(Zero Insertion Force)连接器和柔性扁平电缆(FFC)。这些组件主要用于现代电子设备中,如智能手机、笔记本电脑和其他消费电子产品。ZIF连接器通过零插入力设计确保了便捷而可靠的连接,而FFC则以其灵活的特性提供稳定的信号传输。

    技术参数


    ZIF Connector
    - 材质和电镀:接触部分采用100微英寸的锡镀层覆盖50微英寸的镍基底。
    - 阻燃等级:UL94-V0。
    - 质量等级:可承受高达25次插拔循环。
    - 工作温度:-25°C到+85°C。
    - 认证:符合RoHS和无铅标准。
    - 电流容量:最大1安培。
    - 工作电压:最高可达125伏特。
    - 包装方式:盘式带装。

    Flat Flexible Cable (FFC)
    - 绝缘材料:聚酯薄膜(PET)。
    - 阻燃等级:UL 758。
    - 电镀:接触表面为锡镀层。
    - 质量等级:耐受至少20至25次插拔循环。
    - 认证:符合RoHS和无铅标准。
    - 弯曲测试:能够在180度弯折条件下,进行超过20次的重复弯折而不损坏。
    - 抗磨测试:耐磨损次数超过10,000次。
    - 拔出测试:可以承受超过20次的插拔操作。
    - 认证:UL认证编号E328849,UL Style编号20706。

    产品特点和优势


    ZIF Connector
    - 低插入力:设计用于减少插拔时所需的力,提高用户体验。
    - 耐用性:能够经受高达25次的插拔循环,适合频繁使用的设备。
    - 温度适应性:能在较宽的工作温度范围内稳定工作。
    - 安全性:达到UL94-V0阻燃等级,提高安全系数。
    - 环保合规:符合RoHS和无铅标准,满足当前的环保要求。
    Flat Flexible Cable (FFC)
    - 柔韧性:独特的PET绝缘材料使其具有出色的弯曲能力,适用于空间受限的设计。
    - 高可靠性:经过严格的抗磨损和拔出测试,保证长期使用中的稳定性和耐用性。
    - 认证齐全:通过UL认证,确保产品质量和安全性。
    - 多用途:既可以单独使用也可以与我们的装配产品一起用于FFC和柔性扁平电缆。

    应用案例和使用建议


    ZIF Connector
    - 移动设备:在智能手机和平板电脑中广泛应用,提升用户插拔操作的便利性。
    - 便携式电子产品:笔记本电脑、游戏机等设备内部连接器,确保高效而稳固的信号传输。
    - 工业控制:需要高可靠性和低功耗的应用中,ZIF连接器可显著降低系统故障率。
    Flat Flexible Cable (FFC)
    - 显示屏接口:与LCD或OLED显示屏连接的理想选择,确保信号传输的可靠性。
    - 板对板连接:适用于电路板之间的数据交换和供电需求,尤其是空间有限的场合。
    - 传感器集成:与各种传感器设备连接,实现精准的数据采集和传输。
    使用建议
    - 确保所有连接器和电缆都正确安装到位,以避免接触不良。
    - 使用前仔细检查每根电缆的弯曲半径,避免过度弯折导致损坏。
    - 在复杂系统设计中,合理规划线缆走向,减少电磁干扰和物理损害风险。

    兼容性和支持


    本系列产品与其他标准ZIF连接器和FFC/柔性扁平电缆系统高度兼容,方便用户进行系统集成。厂商提供了详尽的技术文档和支持服务,包括在线资源库和客户服务中心,帮助用户解决任何技术难题。

    常见问题与解决方案


    Q: 插拔次数减少怎么办?
    - A: 确保正确安装并遵循制造商的操作指南。如果仍存在问题,请联系技术支持。
    Q: 如何判断是否损坏?
    - A: 定期检查接触部分是否有明显的物理损伤或腐蚀迹象。如发现异常,应立即更换新件。

    总结和推荐


    总体而言,ZIF连接器和FFC在性能和适用性方面均表现出色。它们的高可靠性、广泛的温度适应性和出色的抗磨损能力使它们成为众多高端电子产品的首选。因此,强烈推荐在关键项目中使用这两款产品,以提升系统的整体质量和耐用性。

686606152001参数

参数
长*宽*高 152mm(长度)*7mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

686606152001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686606152001数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 686606152001 686606152001数据手册

686606152001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8638 ¥ 32.649
10+ $ 3.4002 ¥ 28.7317
50+ $ 3.1259 ¥ 26.4143
100+ $ 2.8529 ¥ 24.1074
250+ $ 2.6033 ¥ 21.9982
库存: 120
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.64
