686716100001

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, WR-FFC 系列, 16 路
供应商型号: ET-2520317
供应商: 海外现货
标准整包数: 1

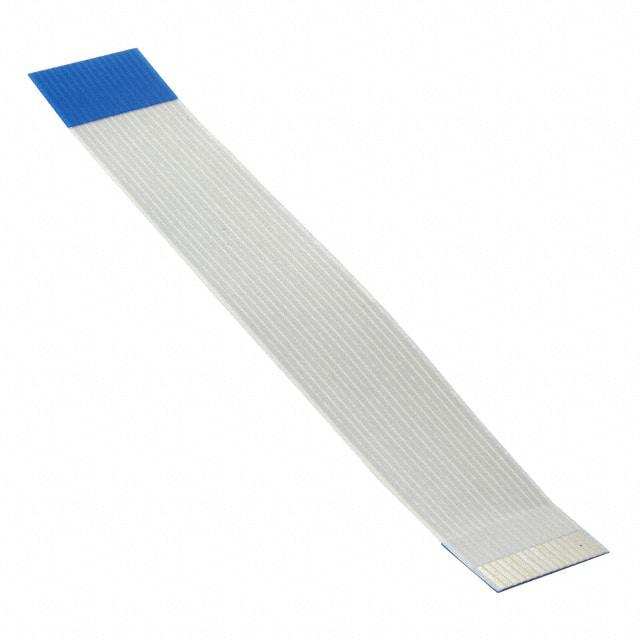

WURTH 扁平带状线缆 686716100001

686716100001概述

    ZIF Connector和Flat Flexible Cable (FFC) 产品技术手册

    1. 产品简介


    本手册提供了两种类型的电子元器件:零插拔力(ZIF)连接器和扁平柔性电缆(FFC)。这些产品主要用于实现高密度、高速度的数据传输,在多种应用场景中表现出色。ZIF连接器因其低磨损和无损坏的接触而特别适用于需要频繁插拔的应用场合,而FFC则以其轻薄、柔软的特性,被广泛应用于移动设备、显示器等领域。

    2. 技术参数


    ZIF Connector
    - 可燃性等级:UL94-VO
    - 接触镀层:锡镀层(100微英寸)覆盖镍镀层(50微英寸)
    - 质量等级:25次插拔周期
    - 工作温度:-25°C 至 +85°C
    - 认证:无铅和RoHS符合
    - 电流承载能力:1A
    - 工作电压:125V
    - UL认证编号:E323964
    - 包装方式:带卷式包装
    Flat Flexible Cable (FFC)
    - 绝缘材料:PET(聚对苯二甲酸乙二醇酯)
    - 可燃性等级:UL分类758
    - 接触镀层:锡镀层
    - 质量等级:20-25次插拔周期
    - 认证:无铅和RoHS符合
    - 弯曲测试:180度弯曲超过20次
    - 磨损测试:超过10,000次
    - 拉出测试:超过20次
    - UL认证编号:E328849
    - UL风格号:20706

    3. 产品特点和优势


    - ZIF Connector:
    - 确保在高频插拔操作下仍然保持稳定的接触
    - 提供出色的耐磨性,确保长久使用
    - 通过了UL认证,安全可靠
    - 多种配置选择,满足不同需求
    - Flat Flexible Cable (FFC):
    - 轻薄柔软,便于空间受限的设备使用
    - 高耐折性和抗磨损性,确保长时间使用稳定性
    - 提供不同长度和针脚数的选择
    - 符合RoHS标准,环保安全

    4. 应用案例和使用建议


    - ZIF Connector: 适用于各种需要高密度数据传输的应用,如笔记本电脑、显示器接口等。建议在安装时使用专用工具,避免手动插入导致的损坏。

    - Flat Flexible Cable (FFC): 常见于手机、平板电脑等便携设备内部。由于其灵活特性,建议在布线时尽量减少不必要的弯曲,以延长使用寿命。

    5. 兼容性和支持


    - ZIF Connector 和 FFC 都支持与市场上大多数标准设备兼容,包括不同的印刷电路板布局。We-Online公司提供详尽的技术支持和客户服务中心,帮助解决可能出现的任何问题。

    6. 常见问题与解决方案


    - 问题: 插拔后连接不稳定。
    - 解决方案: 检查连接器是否有污垢,定期清洁并使用推荐的工具进行正确插拔。
    - 问题: 电缆容易断裂。
    - 解决方案: 在设计时考虑电缆的最小弯曲半径,并避免电缆受到过大的拉力。

    7. 总结和推荐


    综上所述,ZIF Connector 和 FFC 是两种高性能、高可靠性的电子元器件,适用于广泛的工业和消费电子产品中。两者均具有优秀的机械和电气特性,以及多种型号选择以适应不同的应用场景。鉴于其优越的性能表现和广泛的应用领域,我们强烈推荐这两款产品给寻求高品质解决方案的用户。

686716100001参数

参数
长*宽*高 100.08mm(长度)*17mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 袋装

686716100001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686716100001数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 686716100001 686716100001数据手册

686716100001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8638 ¥ 32.649
10+ $ 3.4002 ¥ 28.7317
50+ $ 3.1259 ¥ 26.4143
100+ $ 2.8529 ¥ 24.1074
250+ $ 2.6033 ¥ 21.9982
库存: 3
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.64
