691416500005

产品分类:
厂牌: WURTH

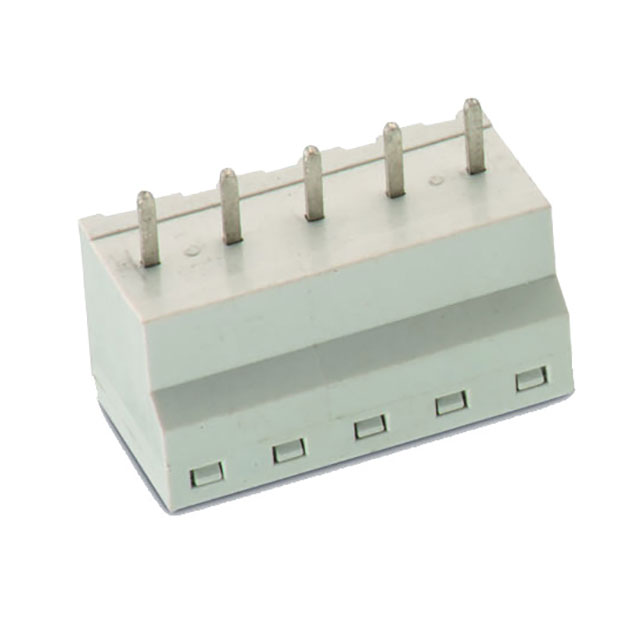

产品描述: Wurth Elektronik PCB端子台 4165系列, 5路, 5.08mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 732-691416500005-ND
供应商: Digi-Key
标准整包数: 1

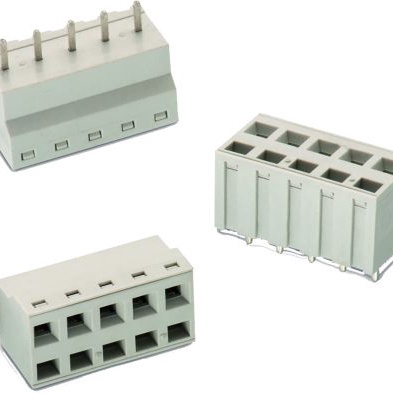

WURTH  691416500005

691416500005概述

    SERIE 4165 - 5.08 MM VERTICAL CABLE ENTRY SCREWLESS WR-TBL 技术手册

    产品简介


    SERIE 4165 是一种垂直电缆入口接线端子(screwless wire-to-board connector),专为各种电子设备设计。它支持快速且方便的线缆连接,而无需螺丝工具,从而简化安装过程并提高效率。主要应用于通用电子设备、通信设备及工业控制系统等领域。

    技术参数


    - 材料:绝缘体为PA6/66,符合UL94V0阻燃等级;金属外壳为不锈钢材质;线束保护套为铜合金镀镍+锡。
    - 环境适应性:操作温度范围为-30°C至+120°C,符合RoHS和无铅标准。
    - 电气特性:
    - 额定电流:10A/16A
    - 工作电压:300VAC/450VAC
    - 耐压值:1.6KV/2KV
    - 机械特性:
    - 固体线径:30-16 AWG / 0.05-1.31 mm²
    - 扭绞线径:30-16 AWG / 0.05-1.31 mm²
    - 线材剥皮长度:7mm
    - 节距:5.08mm
    - 接触电阻:最大20mΩ
    - 包装:以盒装形式提供。

    产品特点和优势


    SERIE 4165 主要优势在于其易用性和可靠性。通过省去螺丝工具的使用,显著提高了安装速度和效率。同时,不锈钢外壳和耐高温材料确保了产品的长期耐用性,适用于苛刻的工作环境。电气特性如高工作电压和高接触稳定性,使得该产品在多个行业具有广泛的应用潜力。

    应用案例和使用建议


    - 应用案例:SERIE 4165 常见于家用电器、通信设备及工业控制面板中。例如,在智能家居系统中,这些接线端子可以用来连接各类传感器和控制模块,确保信号传输的稳定性和可靠性。
    - 使用建议:建议在使用前仔细检查接线端子的节距和接触电阻,确保与电线尺寸相匹配。此外,根据需要可选择不同颜色的线束保护套,以便于区分不同的连接线路,提升系统的可维护性。

    兼容性和支持


    - 兼容性:SERIE 4165 可与多种电线直径和类型的电线相匹配,适合大多数通用电子设备。
    - 支持:制造商提供了详细的安装指南和技术支持,确保用户能够顺利进行安装和维护。如需更多技术支持或定制服务,可通过制造商网站联系专业团队。

    常见问题与解决方案


    - 问题一:无法正确插入电线
    - 解决方案:检查电线剥皮长度是否符合规范,确认电线尺寸与接线端子的接触孔匹配。
    - 问题二:接触电阻过高
    - 解决方案:确保接线端子和电线接触良好,无杂质或氧化层影响接触效果。必要时可清洁接触点再重新连接。

    总结和推荐


    总体而言,SERIE 4165 是一款高性能、易安装且耐用的垂直电缆入口接线端子,适用于广泛的工业和消费电子产品。其卓越的电气特性和机械性能,使其成为众多应用场景下的理想选择。建议在各类通用电子设备中采用该产品,以实现高效可靠的连接。

691416500005参数

参数
长*宽*高 25.4mm(长度)*13mm(宽度)
安装方式 通孔安装
包装方式 散装

691416500005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691416500005数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691416500005 691416500005数据手册

691416500005封装设计

查看详情并下载
Symbol
Footprint
3D Model
