690367290676

厂牌: WURTH
产品描述: Wurth Elektronik 1.27mm间距6p双排排母 板对板, 6903系列, 直向, 表面贴装
供应商型号: 10B-1641843-4
供应商: 国内现货
标准整包数: 1

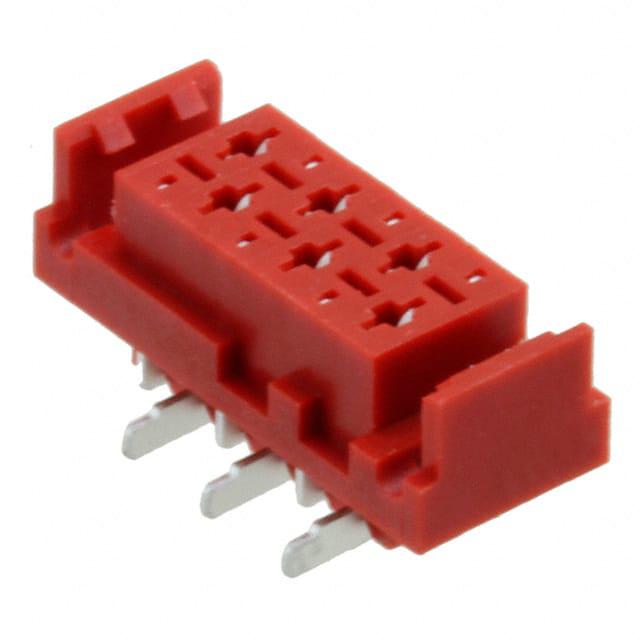

WURTH 矩形连接器 - 针座 - 插座/母插口 690367290676

690367290676概述

    WR-MM Female SMT Connector 技术手册概述

    1. 产品简介


    WR-MM Female SMT Connector 是一种专为通用电子设备设计的表面贴装连接器。该产品具有锁定和极化功能,适用于广泛的电子产品应用,如通信设备、工业自动化控制系统、消费电子等。连接器采用SMT(表面贴装技术)安装方式,确保高密度安装和可靠性。

    2. 技术参数


    - 外形尺寸:
    - 长度(L):12.22 mm
    - 长度(L1):8.15 mm
    - 引脚间距(Pitch):2.54 mm
    - 针间距(Pin to Pin):6.35 mm
    - 电气特性:
    - 额定电流:1.5 A(每针)
    - 工作电压:250 V(交流)
    - 耐压:500 V(交流,持续1分钟)
    - 接触电阻:最大10 mΩ
    - 绝缘电阻:最小1000 MΩ
    - 机械特性:
    - 操作温度范围:-40 °C 至 +105 °C
    - 连接次数:最多25次插拔循环
    - 绝缘材料:PA6T
    - 接触材料:磷青铜,镀锡镍

    3. 产品特点和优势


    - 多功能性:WR-MM Female SMT Connector 具有锁定和极化功能,确保连接稳定且可靠,有效防止误插。
    - 高耐用性:通过耐压测试和额定电流测试,保证长时间稳定运行。
    - 宽温适应性:能够在极端温度环境下稳定工作,适合各种恶劣环境。
    - 易于安装:采用标准SMT安装方式,简化生产和组装流程。

    4. 应用案例和使用建议


    - 应用案例:
    - 通信设备:用于路由器、交换机等网络设备的板间连接。
    - 工业自动化:用于传感器、执行器和控制器之间的信号传输。
    - 消费电子:如智能手机、平板电脑等设备内部连接器。
    - 使用建议:
    - 在安装过程中,应避免对连接器施加过大的力,以免损坏连接器。
    - 清洗时,建议使用无刷清洗剂以防止部件变形。
    - 在进行点胶或喷涂涂层时,需注意材料可能产生的收缩或膨胀效应,建议手动检查以确保密封效果。

    5. 兼容性和支持


    - 兼容性:WR-MM Female SMT Connector 适用于广泛的应用领域,但需注意特定应用领域的特殊要求。对于需要高安全性和高可靠性的应用,客户应在设计前咨询供应商并获取书面批准。
    - 支持和维护:供应商提供详尽的技术文档和支持服务,包括详细的安装指南、数据手册和CAD模型下载。对于任何技术问题,可以通过供应商的官方网站或技术支持邮箱联系。

    6. 常见问题与解决方案


    - 问题:连接器无法正确插入。
    - 解决方案:检查插头是否完全对齐,确保引脚间距正确。
    - 问题:连接器接触不良。
    - 解决方案:确认焊接质量良好,检查是否存在虚焊或短路。
    - 问题:连接器在高温下出现故障。
    - 解决方案:确保操作温度不超过额定温度范围,检查散热设计是否合理。

    7. 总结和推荐


    总体而言,WR-MM Female SMT Connector 在设计和制造方面表现出色,能够满足大多数通用电子设备的需求。其高可靠性、宽温适应性和易安装特性使其成为广泛应用的理想选择。然而,在使用前,务必阅读完整的使用说明书,并遵守所有相关安全指导原则。我们强烈推荐使用此连接器以提升电子设备的整体质量和可靠性。

690367290676参数

参数
排数 2
针脚数 6pin
额定电流 1.5A
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 -
触头镀层 - 配接
颜色 红色
类型 Latch Lock,Receptacle
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

690367290676厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

690367290676数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 690367290676 690367290676数据手册

690367290676封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.8309
50+ ¥ 7.6445
163+ ¥ 7.3387
500+ ¥ 6.9688
1000+ ¥ 6.8017
库存: 76
起订量: 29 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.83
