687622050002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6876 系列, 22 路
供应商型号: BN-687622050002
供应商: 海外现货
标准整包数: 1

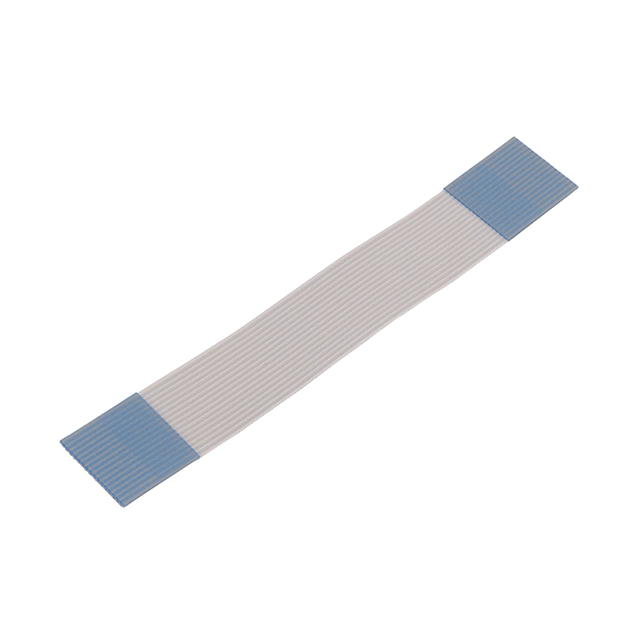

WURTH 扁平带状线缆 687622050002

687622050002概述

    WR-FFC Flat Flexible Cable 技术手册解析

    产品简介


    WR-FFC Flat Flexible Cable(WR-FFC扁平柔性电缆) 是一种专为通用电子设备设计的电子元器件。这种柔性电缆通过细长且可弯曲的设计,适用于各种需要柔韧性的电子产品中。例如,手机、笔记本电脑、平板电脑、相机以及其他消费电子设备。这些电缆因其小巧的体积和良好的机械特性而广受青睐,成为现代电子设备内部连接的理想选择。

    技术参数


    - 物理尺寸:
    - 针数:22针
    - 节距(Pitch):0.5 mm ± 0.05mm
    - 总节距(Pitch Total):10.5 mm ± 0.08mm
    - 长度(Length):50 mm ± 3mm
    - 宽度(Width):11.5 mm ± 0.08mm
    - 边缘间距(Margin):0.5 mm ± 0.08mm
    - 导线宽度(Conductor Width):0.3 mm ± 0.02mm
    - 导线厚度(Conductor Thickness):0.05 mm ± 0.01mm
    - 支撑带长度(Support Tape Length):
    - D1:8 mm ± 2mm
    - D2:8 mm ± 2mm
    - 剥离长度(Strip Length):
    - S1:4 mm ± 1mm
    - S2:4 mm ± 1mm
    - 支撑带厚度(Support Tape Thickness):0.225 mm ± 0.01mm
    - 绝缘厚度(Insulation Thickness):0.043 mm ± 0.01mm
    - 电气特性:
    - 额定电流(Rated Current IR):0.5 A 最大
    - 工作电压(Working Voltage):60 V
    - 绝缘电阻(Insulation Resistance RISO):1000 MΩ/m 最小(测试条件:500 V DC)
    - 耐压(Withstanding Voltage):1分钟内无击穿,500 V AC
    - 导体电阻(Conductor Resistance R):1.4 Ω/m 最大
    - 接触电阻(Contact Resistance R):20 mΩ 最大
    - 机械特性:
    - 绝缘伸长率(Elongation of Insulator):60% 最小
    - 拉伸强度(Tensile Strength):35 N/mm² 最小
    - 弯曲测试(Flexing Test):180° 20次 最小
    - 磨损测试(Abrasion):10000次 最小
    - 材料特性:
    - 绝缘材料:PET(白色)
    - 带材材料:PET(蓝色)
    - 触点材料:铜
    - 触点电镀:锡
    - 工作环境:
    - 工作温度范围:-30°C 到 +105°C
    - 热稳定性:110°C × 96小时
    - 防潮性:40°C,95%相对湿度 × 96小时
    - 认证信息:
    - RoHS认证:符合 [2011/65/EU & 2015/863]
    - REACH认证:符合 [EC] 1907/2006 或已申报
    - cULus认证:E328849

    产品特点和优势


    WR-FFC Flat Flexible Cable 在以下几个方面具有显著的优势:
    - 高耐久性:经过2000万次插拔测试,确保长期使用不会出现性能下降。
    - 优异的电气性能:接触电阻低至20 mΩ,导体电阻1.4 Ω/m,确保信号传输稳定可靠。
    - 优良的机械性能:拉伸强度高,抗磨损,能承受多次弯曲而不损坏。
    - 广泛的适用温度范围:工作温度范围宽泛,可在极端环境下保持稳定性能。
    - 环保材料:采用PET材料,符合RoHS和REACH标准,确保环保安全。

    应用案例和使用建议


    WR-FFC Flat Flexible Cable 在多个领域都有广泛的应用。以下是几个常见的应用场景:
    - 消费电子设备:手机、平板电脑、相机等设备内的信号传输,由于其柔韧性好,可以适应复杂的空间布局。
    - 医疗设备:便携式医疗设备中的内部连接,要求材料稳定且环保。
    - 工业自动化设备:自动化生产线上的内部连接,要求机械性能稳定,耐磨损。
    使用建议:
    - 安装时注意防护:避免直接机械冲击,不要重力摔落。
    - 定期检查:定期检查绝缘层是否有损伤或变形,以确保长期可靠性。
    - 保持清洁:使用过程中避免尘埃和其他污染物进入,影响电气性能。

    兼容性和支持


    - 兼容性:WR-FFC Flat Flexible Cable 主要与 Würth Elektronik eiSos GmbH 的其他产品兼容。对于其他品牌的产品,需谨慎评估其兼容性,以免影响性能。
    - 支持服务:制造商提供详细的使用手册和技术支持,用户可以通过电话或官方网站获得帮助。

    常见问题与解决方案


    - 问题1:产品是否适用于高温环境?
    - 解决方案:WR-FFC Flat Flexible Cable 工作温度范围为 -30°C 至 +105°C,可在高温环境下稳定工作。但使用时仍需注意防止极端温度影响材料性能。

    - 问题2:如何确保长期使用可靠性?
    - 解决方案:定期进行绝缘层和接触电阻的检查,避免过度弯曲和机械冲击,同时注意存储环境,避免长时间暴露在潮湿环境中。

    总结和推荐


    WR-FFC Flat Flexible Cable 是一款设计精良、性能稳定的柔性电缆,特别适合应用于各类消费电子设备和工业自动化设备中。其卓越的机械性能、高耐久性和广泛的温度适应性使其成为行业中的佼佼者。结合制造商提供的详细文档和支持服务,使用该产品将大大提升整体设备的可靠性和耐用性。综上所述,我们强烈推荐使用这款产品。

687622050002参数

参数
长*宽*高 50mm(长度)*11.5mm(宽度)
安装方式 压入式
包装方式 袋装

687622050002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687622050002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687622050002 687622050002数据手册

687622050002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.3033 ¥ 28.1771
50+ $ 2.904 ¥ 24.7711
100+ $ 2.5047 ¥ 21.3651
250+ $ 2.2385 ¥ 19.0944
库存: 50
起订量: 29 增量: 0
交货地:
最小起订量为:10
合计: ¥ 281.77
