9775056960R

产品分类: 机架/存储/外壳
厂牌: WURTH

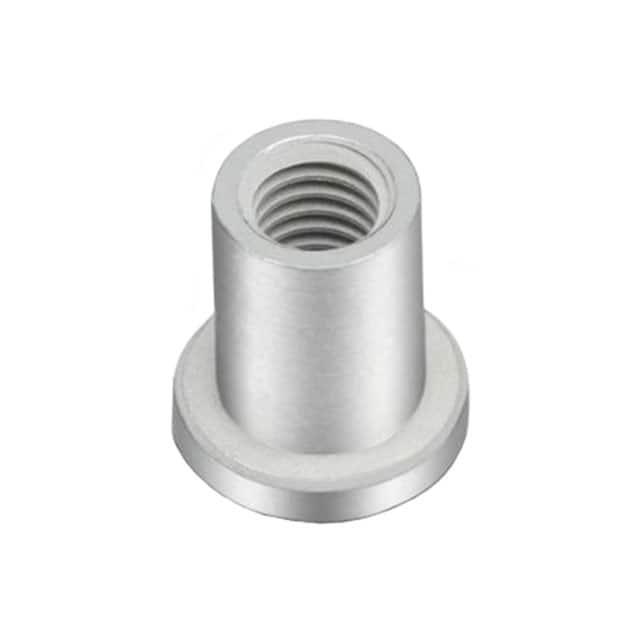

产品描述: Wurth Elektronik 钢圆体隔离柱, 6.6mm高
供应商型号: 2766315
供应商: 海外现货
标准整包数: 1
WURTH 机架/存储/外壳 9775056960R

9775056960R概述

    电子元器件技术手册:WA-SMSR SMT钢制隔板

    产品简介


    WA-SMSR SMT钢制隔板是一种专为一般电子设备设计和开发的机械组件。这款隔板通过通孔实现安装,适用于各种需要固定或支撑作用的应用场景,如电路板组装、设备内部空间管理等。它采用优质钢材制成,具备良好的机械强度和耐久性。

    技术参数


    - 尺寸:
    - 外径(Ø):3.2 mm
    - 长度(G):5.6 mm
    - 推荐焊盘尺寸:
    - 孔径(O):4.5 mm
    - 锡膏厚度:150 µm最小值
    - 焊盘宽度:4.4 mm
    - 材料与认证:
    - 材料:钢材
    - 表面处理:镀锡
    - RoHS合规:Compliant
    - REACH合规:Conform
    - 卤素含量:符合标准
    - 工作环境:
    - 工作温度范围:-55°C 至 +150°C
    - 存储条件(原包装):<40°C;<75% RH
    - 包装规格:
    - 载带宽度:24 mm
    - 覆盖带拉力:0.1 N - 1.3 N

    产品特点和优势


    1. 高机械强度:采用钢材制成,确保了长期使用中的稳定性和耐用性。
    2. 宽工作温度范围:-55°C至+150°C的工作温度范围,适合多种极端环境。
    3. RoHS及REACH合规:确保产品符合欧盟环保标准。
    4. 卤素含量低:符合IEC 61249-2-21及JEDEC JS709B标准,满足环保要求。

    应用案例和使用建议


    - 应用场景:
    - 电路板固定:用于固定电路板上的元件,提供稳定的支撑。
    - 设备内部空间管理:用于管理和分离电路板上的不同区域,提高装配效率。
    - 使用建议:
    - 在使用过程中,请注意避免强烈冲击或跌落,以免损坏隔板表面。
    - 清洗时建议使用无刷清洗方法,以防止损伤。
    - 如果产品需要灌封,请确保灌封材料的收缩和膨胀不会影响到产品的密封性。

    兼容性和支持


    - 兼容性:本产品可与其他常见的电子元器件和设备配套使用。
    - 支持服务:制造商提供详细的焊盘设计建议、兼容性和维护信息。客户可联系当地的销售工程师获取更多技术支持。

    常见问题与解决方案


    1. 问题:焊接时锡膏不均匀。
    - 解决方案:确保焊盘尺寸正确且锡膏涂布均匀,遵循制造商提供的焊接指南。

    2. 问题:存储期间出现腐蚀现象。
    - 解决方案:确保存储条件符合要求(<40°C;<75% RH),并在原包装中存储。

    总结和推荐


    综上所述,WA-SMSR SMT钢制隔板是一款性能优良、适用广泛的电子元件。其高机械强度、宽工作温度范围和环保特性使其成为众多应用场景的理想选择。特别是在需要良好支撑和稳定性的情况下,我们强烈推荐使用此产品。请根据具体需求和应用场景仔细评估后选用。

9775056960R参数

参数
长*宽*高 6.6mm(长度)*6.6mm(高度)
零件状态 在售
包装方式 卷带包装

9775056960R厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

9775056960R数据手册

厂牌 PDF简要描述 下载
WURTH 机架/存储/外壳 WURTH 9775056960R 9775056960R数据手册

9775056960R封装设计

查看详情并下载
Symbol
Footprint
3D Model
