687618100002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6876 系列, 18 路
供应商型号: BN-687618100002
供应商: 海外现货
标准整包数: 1

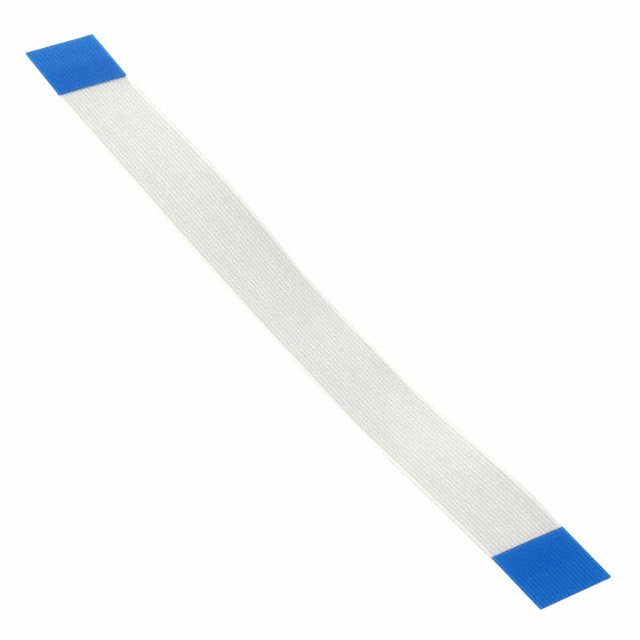

WURTH 扁平带状线缆 687618100002

687618100002概述

    WR-FFC Flat Flexible Cable 技术手册

    1. 产品简介


    WR-FFC Flat Flexible Cable(柔性扁平电缆) 是一种专为通用电子设备设计的电子元件。此产品适用于多种消费类电子产品,如计算机、显示器、移动设备等。它的主要功能是提供灵活且高效的信号传输解决方案,以满足现代电子设备的小型化和高集成度需求。

    2. 技术参数


    - 尺寸:
    - 长度 L: 100 mm ±3 mm
    - 宽度 W: 9.5 mm ±0.08 mm
    - 引脚数: 18
    - 节距 P: 0.5 mm ±0.05 mm
    - 总节距 Pt: 8.5 mm ±0.08 mm
    - 材料与特性:
    - 绝缘材料: PET(白色)
    - 带材材料: PET(蓝色)
    - 接触材料: 铜
    - 接触镀层: 锡
    - 电气特性:
    - 额定电流: 0.5 A 最大
    - 工作电压: 60 V
    - 绝缘电阻: ≥ 1000 MΩ/m(500 V DC)
    - 承受电压: 1 分钟无击穿 500 V AC
    - 导体电阻: ≤ 1.4 Ω/m
    - 接触电阻: ≤ 20 mΩ
    - 机械特性:
    - 拉伸强度: ≥ 35 N/mm²
    - 延伸率: ≥ 60 %
    - 弯曲测试: 180°弯折 20 次
    - 磨损测试: ≥ 10000 次
    - 环境条件:
    - 工作温度范围: -30°C 至 +105°C
    - 热稳定性: 110°C × 96 小时
    - 防潮性: 40°C, 95% RH × 96 小时

    3. 产品特点和优势


    WR-FFC Flat Flexible Cable 的主要优势在于其灵活性和高效能。它采用高质量的PET绝缘材料,确保长期稳定的工作性能。额定电流达到0.5A,足以应对大多数应用场景的需求。此外,它的弯曲测试通过20次180°弯折和10000次磨损测试,确保其在各种苛刻环境下都能保持可靠性能。

    4. 应用案例和使用建议


    WR-FFC Flat Flexible Cable 广泛应用于计算机、显示器、移动设备和其他消费电子设备中。以下是几个典型的使用场景:
    - 笔记本电脑内部连接:用于主板与显示屏、键盘等组件之间的信号传输。
    - 智能穿戴设备:例如智能手表、健康监测手环,这些设备需要在紧凑的空间内实现可靠的信号传输。
    - 医疗器械:用于人体健康监测设备中的信号传输。
    使用建议:
    - 在高温或高湿度环境下使用时,应特别注意电缆的防潮性能,定期检查是否有损坏。
    - 在弯曲和折叠过程中,避免过度弯折导致电缆损坏。

    5. 兼容性和支持


    该产品与其他标准电子元件具有良好的兼容性,可以方便地集成到现有的电路设计中。厂商提供了全面的技术支持和服务,包括技术咨询、样品申请和售后服务。

    6. 常见问题与解决方案


    问题 1:电缆在多次插拔后出现接触不良。
    - 解决方案:检查电缆连接器是否干净无尘,尝试重新安装并确保连接紧密。
    问题 2:电缆在高温环境中工作不稳定。
    - 解决方案:确保电缆的工作温度不超过其最大承受范围,并考虑增加散热措施。

    7. 总结和推荐


    WR-FFC Flat Flexible Cable 是一款高性能、高可靠性的柔性扁平电缆,广泛适用于消费类电子设备中。其灵活性和耐用性使其成为许多应用场景的理想选择。总体而言,我强烈推荐这款产品给需要高质量柔性电缆的工程师和技术人员。
    请注意,此技术手册提供了产品的详细规格和使用建议。请仔细阅读并遵循手册中的所有警告和注意事项,以确保安全和最佳性能。

687618100002参数

参数
长*宽*高 100.08mm(长度)*9.5mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 袋装

687618100002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687618100002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687618100002 687618100002数据手册

687618100002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.6179 ¥ 30.8607
50+ $ 3.3275 ¥ 28.3836
100+ $ 3.0976 ¥ 26.4225
250+ $ 2.8193 ¥ 24.0486
库存: 50
起订量: 26 增量: 0
交货地:
最小起订量为:10
合计: ¥ 308.6
