687608050002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6876 系列, 8 路, 白色
供应商型号: ET-1908514
供应商: 海外现货
标准整包数: 1

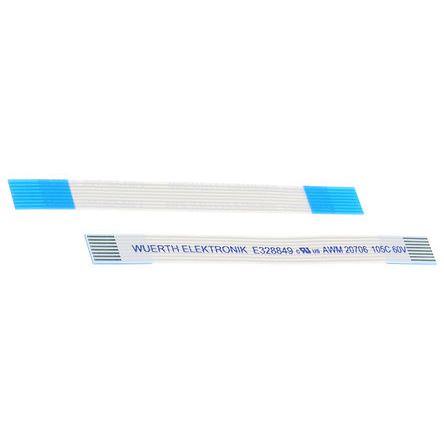

WURTH 扁平带状线缆 687608050002

687608050002概述

    # 零件号为686及687的零插拔力连接器(ZIF)和柔性扁平电缆(FFC)技术手册

    产品简介


    本产品系列包括零插拔力连接器(ZIF)和柔性扁平电缆(FFC),广泛应用于消费电子、通讯设备、工业自动化控制等领域。这些产品通过精密的设计提供高效的信号传输能力,具备低磨损和长寿命的特点。

    技术参数


    ZIF 连接器
    | 特性 | 参数 |

    | 燃烧等级 | UL94-VO |
    | 接触电镀 | 100u” 锡镀层覆盖50u” 镍 |
    | 质量等级 | 25次插拔循环 |
    | 工作温度 | -25°C 到 +85°C |
    | 遵从标准 | 无铅,RoHS |
    | 电流容量 | 1A |
    | 工作电压 | 125V |
    | UL认证 | E323964 |
    | 包装 | 编带 |
    FFC 柔性扁平电缆
    | 特性 | 参数 |

    | 绝缘材料 | PET |
    | 燃烧等级 | UL Sub. 758 |
    | 接触电镀 | 锡 |
    | 质量等级 | 20-25次插拔循环 |
    | 遵从标准 | 无铅,RoHS |
    | 弯曲测试 | 180度 >20次 |
    | 摩擦测试 | >10,000次 |
    | 拉伸/拔出测试 | >20次 |
    | UL认证 | E328849 |
    | UL型号 | 20706 |

    产品特点和优势


    ZIF连接器和FFC电缆具有独特的设计,能够实现高效可靠的信号传输。它们的长寿命和低磨损特性使其适用于各种苛刻的应用环境。无铅和RoHS合规确保了环保的要求。通过严格的燃烧测试和弯曲测试,这些产品能够在多种复杂的工作条件下稳定运行,提供了市场上的竞争优势。

    应用案例和使用建议


    这些产品被广泛应用在电子产品的内部布线和柔性电路中。例如,在笔记本电脑、平板电脑和平板显示器中,FFC用于连接主板到LCD屏幕。建议在高温和高湿度环境下使用时,考虑增加散热设计以延长使用寿命。同时,确保接触区域的清洁度可以进一步提升连接的可靠性。

    兼容性和支持


    这些产品与各类主流的电子设备兼容,可作为标准替换件使用。供应商提供全面的技术支持和质量保证服务,确保客户的使用体验。此外,设计套件可供下载,方便进行定制化设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保接触表面干净,并检查是否有异物阻碍 |
    | 信号不稳定 | 检查连接器是否安装正确,重新调整 |
    | 短路 | 确认电缆和连接器的质量,确保未受到物理损坏 |

    总结和推荐


    本产品系列不仅提供了可靠的信号传输解决方案,还具备多种独特的优势和特点。其适用于多种应用场合,尤其在对环境适应性和长寿命要求较高的环境中表现出色。我们强烈推荐使用这些高质量的产品来满足您的需求。

687608050002参数

参数
长*宽*高 50.04mm(长度)*4.5mm(宽度)
零件状态 在售
包装方式 散装

687608050002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687608050002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687608050002 687608050002数据手册

687608050002封装设计

查看详情并下载
Symbol
Footprint
3D Model
