68611214422

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距12p FPC连接器, 686系列, 单排, 表面, 焊针
供应商型号: 1641899
供应商: 海外现货
标准整包数: 1

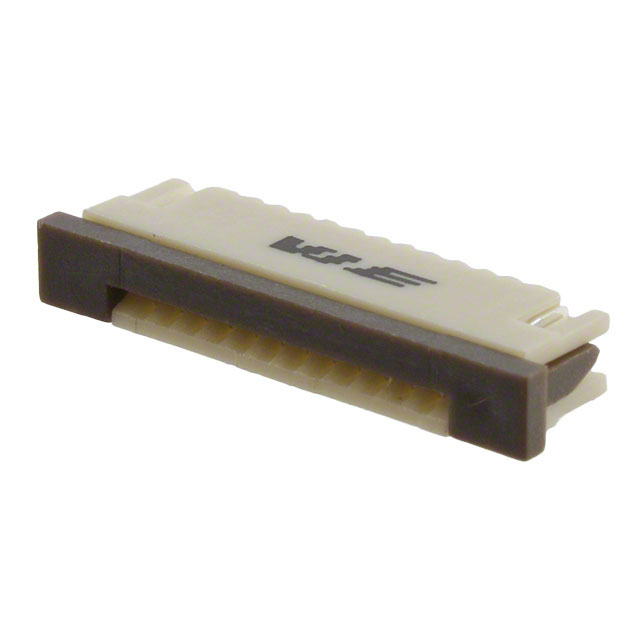

WURTH FFC/FPC连接器 68611214422

68611214422概述

    WR-FPC SMT ZIF Horizontal Technical Overview

    1. 产品简介


    产品类型: WR-FPC SMT ZIF水平接口
    主要功能: 此电子元件专为一般电子设备设计和开发。它具有零力插拔(ZIF)特性,允许轻松插入和拔出柔性电路板(FFC)。
    应用领域: 广泛应用于消费电子产品、计算机、通信设备等领域,特别是在需要高频、高可靠性的场景。

    2. 技术参数


    - 封装尺寸: L ±0.25mm, L1 ±0.25mm, L2 ±0.1mm, Pl ±0.15mm
    - 引脚间距: 1.00 mm
    - 引脚数量: 12
    - 最大耐久性: 25次插拔循环
    - 推荐焊盘图案: Pin to Pin (Middle) Pl 11 mm
    - 电气特性: 额定电流 IR 1A, 工作电压 125V (AC), 绝缘电阻 RISO 100 MΩ min., 接触电阻 R 20 mΩ max., 耐受电压 500V (AC) 1分钟
    - 材料属性: 绝缘体材料为PPS,阻燃等级为UL94 V-0,颜色为米色;操作温度范围为-25°C 至 +85°C
    - 认证: RoHS合规、REACH合规、UL认证(E323964)

    3. 产品特点和优势


    - 零力插拔设计: ZIF设计减少了插拔时的摩擦,提高了可靠性并延长了使用寿命。
    - 高耐久性: 最大25次插拔循环,适用于频繁插拔的应用场景。
    - 广泛的电气特性: 适应多种电气要求,确保稳定的电气连接。
    - 可靠材料: 使用高质量的PPS材料,保证良好的绝缘性和阻燃性。
    - 广泛的温度适应性: 在-25°C至+85°C的宽温度范围内仍能正常工作。

    4. 应用案例和使用建议


    - 应用场景: 消费电子产品、计算机内部、移动设备等。
    - 使用建议: 在使用过程中应注意避免机械冲击和过度弯曲柔性电路板。建议在应用过程中进行定期检查,以确保良好的接触和机械稳定性。

    5. 兼容性和支持


    - 兼容性: 本产品与We-Online的其他配套组件兼容。
    - 支持: 供应商提供详细的使用指南和技术支持,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - Q: 如何确保正确的焊接温度?
    - A: 请参照IPC/JEDEC J-STD-020E标准中的回流焊接曲线表,严格控制焊接温度和时间。
    - Q: 如何防止机械损伤?
    - A: 在操作过程中应轻拿轻放,避免直接机械冲击。同时,注意保持存储条件良好,避免阳光直射和超过12个月的长时间存放。
    - Q: 如何清洗产品?
    - A: 清洗过程中建议不要使用刷子,以防变形。采用适当的清洗剂,并确保清洗剂不会损害产品的特性。

    7. 总结和推荐


    综述: WR-FPC SMT ZIF水平接口是一款专为一般电子设备设计的高性能柔性电路板连接器。其零力插拔设计、高耐久性和广泛的电气特性使其在众多应用中表现出色。
    推荐: 强烈推荐给需要在高频、高可靠性环境中使用柔性电路板连接器的设计师和工程师。通过遵循推荐的操作和存储条件,可以确保产品的长期稳定运行。

68611214422参数

参数
扁平柔性类型 FPC
端接 焊盘
连接器/触头类型 底部
针脚数 12pin
额定电流 1A
触头镀层
外壳颜色 米黄色
板上高度 3mm
间距 1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

68611214422厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

68611214422数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 68611214422 68611214422数据手册

68611214422封装设计

查看详情并下载
Symbol
Footprint
3D Model
