690367281276

厂牌: WURTH
产品描述: Wurth Elektronik 1.27mm间距12p双排排母 板对板, 6903系列, 直角, 表面
供应商型号: 2984386
供应商: 海外现货
标准整包数: 800

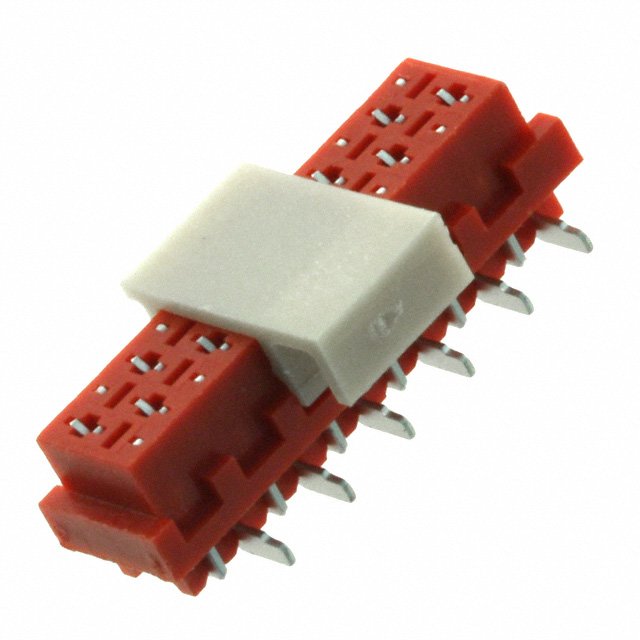

WURTH 矩形连接器 - 针座 - 插座/母插口 690367281276

690367281276概述

    WR-MM Female SMT Connector 技术手册解析

    1. 产品简介


    WR-MM Female SMT Connector 是一款专为通用电子设备设计的表面贴装(SMT)连接器。该连接器主要用于电子设备内部的信号传输和电源分配,广泛应用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    以下为该连接器的主要技术规格和性能参数:
    - 尺寸规格:
    - 长度 L:17.24 mm ± 0.30 mm
    - 长度 L1:15.77 mm ± 0.10 mm
    - 推荐焊盘长度 pl:13.97 mm ± 0.10 mm
    - 电性能参数:
    - 引脚数量:12个
    - 额定电流 IR:1.5 A
    - 工作电压:250 V (AC)
    - 耐压能力:500 V (AC) 持续1分钟
    - 接触电阻:最大10 mΩ
    - 绝缘电阻:最小1000 MΩ
    - 材料和机械特性:
    - 绝缘材料:PA6T,阻燃等级 UL94 V-0,颜色为红色
    - 接触材料:磷青铜,镀镍后涂覆亮锡
    - 耐用性:可进行25次插拔循环
    - 工作环境:
    - 工作温度范围:-40 °C 至 +105 °C

    3. 产品特点和优势


    WR-MM Female SMT Connector 具有以下特点和优势:
    - 高可靠性:通过耐久测试,确保长期稳定运行。
    - 广泛的应用范围:适用于各种电子设备,包括消费电子和工业控制设备。
    - 易于安装:SMT设计,适合自动化生产和组装。
    - 高安全性:通过严格的电气性能测试,保证安全可靠。

    4. 应用案例和使用建议


    该连接器适用于需要高效信号传输和电源分配的应用场景,例如:
    - 消费电子产品:如智能手机、平板电脑等。
    - 工业控制系统:如PLC系统、工业机器人等。
    - 通信设备:如路由器、交换机等。
    使用建议:
    - 在焊接过程中严格按照推荐的回流焊接曲线进行操作,避免损坏连接器。
    - 在安装过程中要防止过度冲击,以免损坏连接器的引脚和绝缘体。
    - 安装完成后,应对连接器进行手动检查以确保无损坏。

    5. 兼容性和支持


    该连接器与Würth Elektronik eiSos的产品线兼容,提供了相应的技术支持和售后服务。如果您有任何疑问或需要进一步的技术支持,可以联系制造商获得帮助。

    6. 常见问题与解决方案


    问题1:连接器接触不良。
    - 解决方案:检查引脚是否有氧化或损坏,重新焊接连接器。
    问题2:连接器无法插入。
    - 解决方案:检查焊盘尺寸是否符合要求,调整位置后再试。
    问题3:连接器过热。
    - 解决方案:检查是否超过额定电流,如有必要减少负载或增加散热措施。

    7. 总结和推荐


    WR-MM Female SMT Connector 是一款高性能的SMT连接器,具有高可靠性、广泛应用范围和易于安装等特点。它非常适合用于需要高效信号传输和电源分配的应用场景。尽管该产品设计上已经考虑了多种应用情况,但在实际应用中仍需注意安装和使用规范,以确保最佳性能和寿命。强烈推荐此产品用于相关应用领域。

690367281276参数

参数
排数 2
间距-配接 2.54mm
类型 Push-Pull,Receptacle
触头镀层 - 配接
触头镀层厚度 - 配接 -
针脚数 12pin
防护等级 -
额定电流 1.5A
颜色 红色
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

690367281276厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

690367281276数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 690367281276 690367281276数据手册

690367281276封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 10.3418
库存: 800
起订量: 800 增量: 0
交货地:
最小起订量为:800
合计: ¥ 8273.44
