首页  >  产品百科  >  885012209069

885012209069

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 1μF ±10% X7R 100V 1210 贴片安装
供应商型号: 4061685
供应商: 海外现货
标准整包数: 1

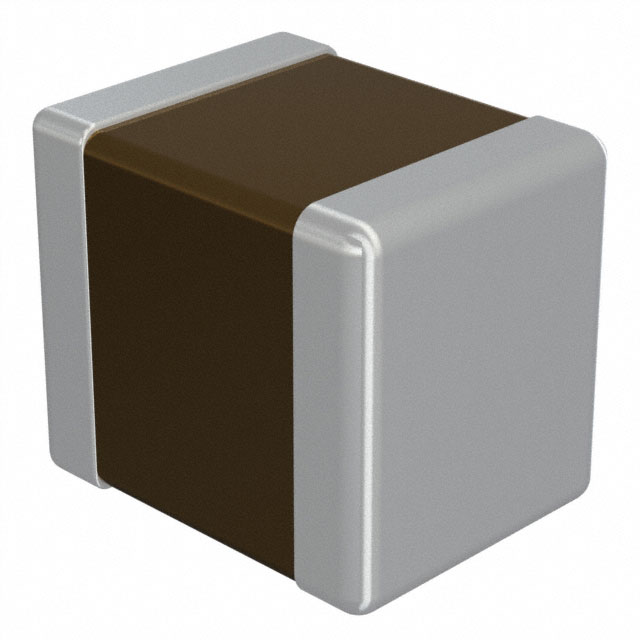

WURTH 陶瓷电容 885012209069

885012209069概述

    WCAP-CSGP Ceramic Capacitors: Technical Overview and Application Insights

    1. 产品简介


    WCAP-CSGP系列陶瓷电容器是专为一般电子设备设计和开发的产品。其类型为X7R类II型陶瓷电容器,适用于广泛的电子应用领域。这种电容器以其稳定的电容值、良好的温度特性及宽泛的工作温度范围而著称,特别适合需要高可靠性和长寿命的应用场合。

    2. 技术参数


    以下是根据手册中提取的主要技术规格和性能参数:
    | 参数 | 值 | 单位 |
    |
    | 额定电容(@1kHz) | 1 µF | ±10% |
    | 标称电压(DC) | 100 V
    | 损耗因子(@1kHz) | 2.5% | max |
    | 绝缘电阻(预处理) | ≥0.1 GΩ | min |
    | 工作温度范围 | -55°C 至 +125°C
    | 存储条件(原包装内) | 5°C 至 35°C, 10% 至 75%RH
    | 机械强度(振动) | 3个方向,每个方向2小时

    3. 产品特点和优势


    - 温度稳定性: 由于采用X7R陶瓷材料,该电容器的电容变化率在-55°C至+125°C的宽广温度范围内可保持在±15%以内。
    - 可靠性高: 经过严格的高温预处理测试,确保在极端环境下也能保持高性能。
    - 环保标准: 符合RoHS、REACH、无卤素要求,满足全球环保标准。
    - 机械性能优越: 具有较高的粘接力和抗振能力,适合苛刻的应用环境。

    4. 应用案例和使用建议


    - 应用案例: 这种电容器广泛应用于消费电子、工业控制、汽车电子等领域。例如,在汽车电子中,它能够承受恶劣的环境条件,如高温、振动和湿度,保证系统稳定运行。
    - 使用建议:
    - 在焊接过程中,应严格遵守推荐的回流焊曲线,以确保最佳的焊接质量。
    - 在安装时,需避免过度压力,以免造成电容器损坏。
    - 在电路设计中,应考虑将电容器放置在远离可能引起机械应力的位置,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 此产品与大多数标准电路板设计兼容,适合SMT贴装工艺。
    - 支持服务: Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持,包括产品咨询、设计支持和售后服务。客户可以通过其官方网站和联系方式获得相关信息。

    6. 常见问题与解决方案


    - 问题1: 焊接过程中电容器被移位。
    - 解决方案: 确保使用正确的焊接曲线,同时在焊接后检查焊接效果,必要时进行手工校正。
    - 问题2: 使用过程中电容器出现失效。
    - 解决方案: 确认使用环境符合规格要求,包括温度、湿度和电压限制,并定期检查电路健康状况。

    7. 总结和推荐


    综上所述,WCAP-CSGP陶瓷电容器以其高可靠性、优异的温度特性和环保特性,在多个行业中表现出色。对于需要在苛刻环境下工作的电子设备,此产品是一个理想的选择。强烈推荐将其用于需要高可靠性的电子电路中,特别是在消费电子、工业控制和汽车电子领域。
    以上内容详细介绍了WCAP-CSGP陶瓷电容器的技术参数、应用场景及注意事项,旨在帮助读者全面了解并正确使用该产品。

885012209069参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 100V
通用封装 1210
安装方式 贴片安装
包装方式 卷带包装

885012209069厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012209069数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012209069 885012209069数据手册

885012209069封装设计

查看详情并下载
Symbol
Footprint
3D Model
