687734152002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6877 系列, 34 路
供应商型号: ET-2520278
供应商: 海外现货
标准整包数: 1

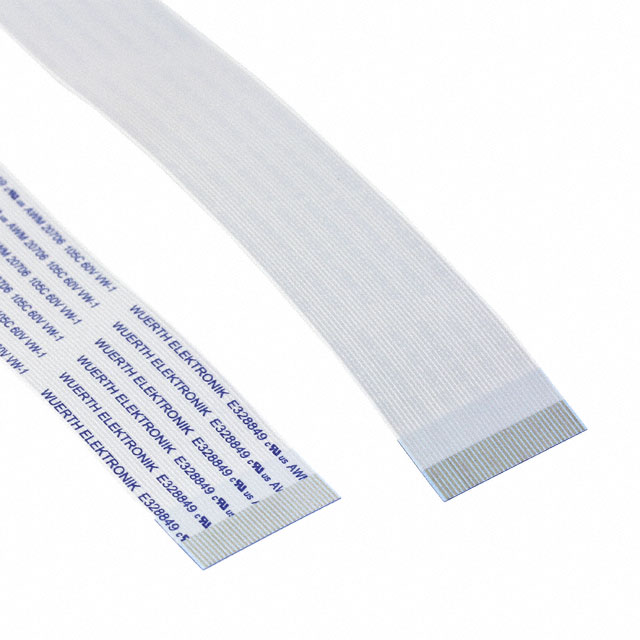

WURTH 扁平带状线缆 687734152002

687734152002概述

    WR-FFC Flat Flexible Cable 技术手册

    1. 产品简介


    WR-FFC Flat Flexible Cable 是一款专门设计用于通用电子设备的柔性电缆组件。这款产品通过提供可靠的电气连接解决方案,在消费电子、通信设备等领域得到了广泛应用。它具有高度的灵活性和耐用性,特别适用于需要在紧凑空间内进行复杂布线的应用场景。

    2. 技术参数


    | 参数 | 值 | 单位 | 允许公差 |
    ||
    | 针数 | 34
    | 节距 P | 0.5 | mm | ±0.05mm |
    | 总节距 Pt | 16.5 | mm | ±0.08mm |
    | 长度 L | 152 | mm | ±5mm |
    | 宽度 W | 17.5 | mm | ±0.08mm |
    | 边缘 M | 0.5 | mm | ±0.08mm |
    | 导体宽度 Cw | 0.3 | mm | ±0.02mm |
    | 导体厚度 Ct | 0.05 | mm | ±0.01mm |
    | 绝缘层材料 | PET (白)
    | 带材材料 | PET (蓝)
    | 接触材料 | 铜
    | 接触镀层 | 锡
    | 工作电压 | 60 | V
    | 额定电流 Ir | 0.5 | A | 最大 |
    | 绝缘电阻 Riso | 1000 | MΩ/m | 最小 |
    | 承受电压 | 500 | V(AC) | 无击穿 |
    | 导体电阻 R | 1.4 | Ω/m | 最大 |
    | 接触电阻 R | 20 | mΩ | 最大 |
    | 工作温度范围 | -30 至 +105 | °C

    3. 产品特点和优势


    - 高可靠性:能够承受高达20万次的插拔操作。
    - 耐用性强:绝缘材料具备良好的伸长率和抗拉强度,确保长期稳定性。
    - 安全性高:符合RoHS标准,具备良好的阻燃和耐热性能。
    - 灵活适用:可以在各种复杂的空间内安装,支持弯曲和折叠。

    4. 应用案例和使用建议


    应用案例:WR-FFC Flat Flexible Cable 广泛应用于便携式电子设备(如智能手机和平板电脑)、医疗设备及智能家居等领域。
    使用建议:
    - 在使用过程中,确保避免极端温度和机械冲击,以防止损坏。
    - 进行清洁和清洗时,建议采用温和的清洗剂,避免物理刷洗,以免损伤功能区域。
    - 在高温环境中使用时,考虑导电材料的热膨胀和收缩,合理布置电路板,避免机械应力。

    5. 兼容性和支持


    兼容性:WR-FFC Flat Flexible Cable 适用于多种工业标准接口,与同品牌其他产品具有良好的兼容性。
    厂商支持:Würth Elektronik 提供全面的技术支持和售后服务,包括样品获取、应用指导及产品测试。

    6. 常见问题与解决方案


    1. 问:产品安装过程中出现卡顿现象
    - 解决方案:检查安装位置是否有异物阻挡,重新清洁接触点,确保接触良好。
    2. 问:产品工作一段时间后出现电阻增大现象
    - 解决方案:确认工作环境温度是否超过限制,必要时增加散热措施,降低温度对电阻的影响。
    3. 问:产品存在轻微短路现象
    - 解决方案:检查电路板上的短路风险点,确保接地良好,避免信号干扰。

    7. 总结和推荐


    综上所述,WR-FFC Flat Flexible Cable 是一款高性能、高可靠性的柔性电缆组件,特别适用于各类电子设备的连接需求。其在耐用性、安全性和应用灵活性方面表现卓越,值得广泛推荐。对于需要高性能连接解决方案的设计工程师来说,这款产品是一个理想的选择。

687734152002参数

参数
长*宽*高 152mm(长度)*17.5mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 袋装

687734152002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687734152002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687734152002 687734152002数据手册

687734152002封装设计

查看详情并下载
Symbol
Footprint
3D Model
